Instrukcja naprawy zestawu naprawczego Danfoss 027F3156

Opis produktu

Zestaw naprawczy o numerze katalogowym 027F3156 jest przeznaczony do serwisowania zaworów Danfoss serii PM, PML oraz PMLX w rozmiarze 80. Zestaw zawiera komplet uszczelek oraz elementów uszczelniających niezbędnych do przywrócenia pełnej sprawności technicznej zaworu.

Zawartość zestawu

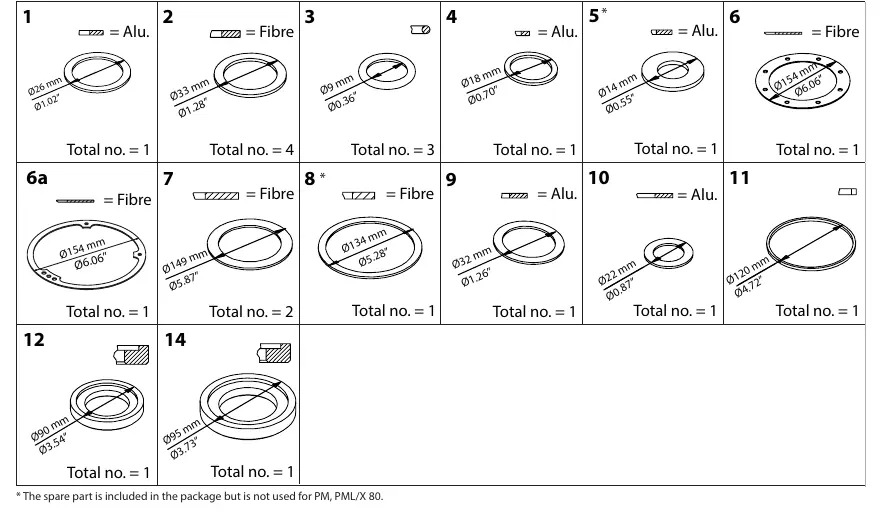

Zestaw składa się z precyzyjnie dobranych elementów o różnych średnicach i materiałach wykonania (aluminium oraz włókno). Każdy element jest oznaczony numerem referencyjnym, co ułatwia identyfikację podczas procesu montażu. Należy zwrócić uwagę, że niektóre części zawarte w opakowaniu mogą nie być wykorzystywane w konkretnym modelu zaworu (PM, PML lub PMLX 80).

Procedura montażu

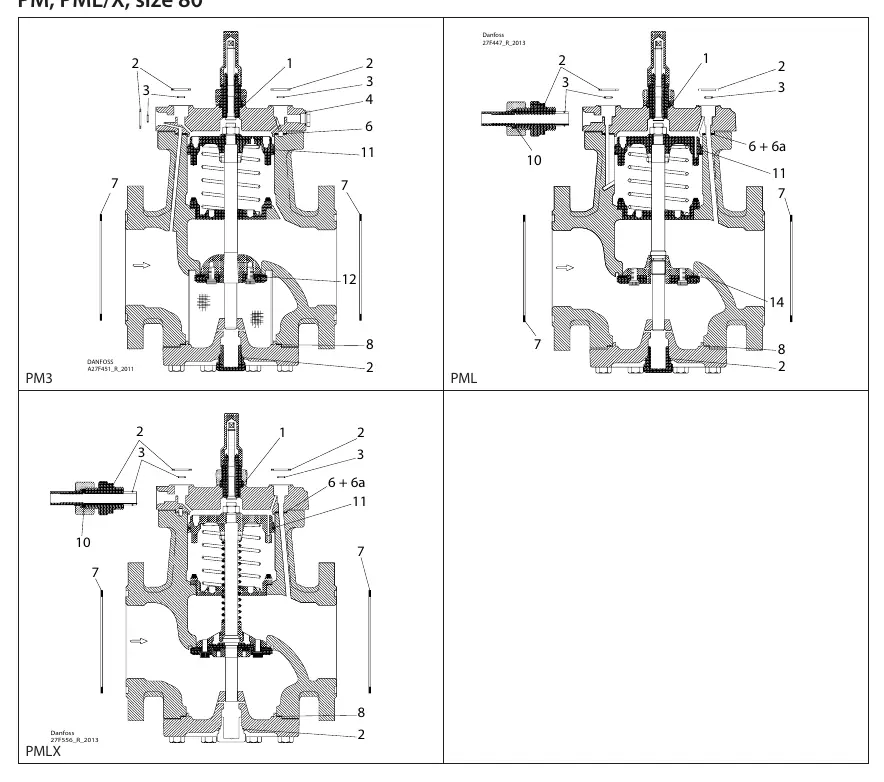

Montaż powinien być przeprowadzony zgodnie z załączonymi schematami technicznymi, które ilustrują rozmieszczenie poszczególnych uszczelek wewnątrz korpusu zaworu. Schematy wyraźnie wskazują pozycje montażowe dla modeli PM3, PML oraz PMLX. Podczas wymiany należy upewnić się, że wszystkie stare uszczelki zostały usunięte, a powierzchnie przylegające są czyste i wolne od zanieczyszczeń, co zapewni szczelność po ponownym złożeniu urządzenia.

Ważne uwagi

Przed przystąpieniem do prac serwisowych należy upewnić się, że zawór jest odizolowany od ciśnienia i medium roboczego. Wszelkie czynności serwisowe powinny być wykonywane przez wykwalifikowany personel. Należy dokładnie sprawdzić zgodność numeru katalogowego zestawu z modelem zaworu, aby uniknąć błędów montażowych.
