Instrukcja montażu zestawu naprawczego Danfoss 027F3371

Instrukcja montażu i wykaz części zamiennych dla zestawu naprawczego Danfoss 027F3371 przeznaczonego do zaworów PM w rozmiarze 25.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Przeznaczenie zestawu

Zestaw naprawczy o numerze katalogowym 027F3371 jest przeznaczony do serwisowania zaworów typu PM w rozmiarze 25. Dokumentacja zawiera szczegółowy schemat budowy zaworów w wersjach PM1 oraz PM3, wskazując precyzyjne rozmieszczenie poszczególnych elementów uszczelniających i mechanicznych.

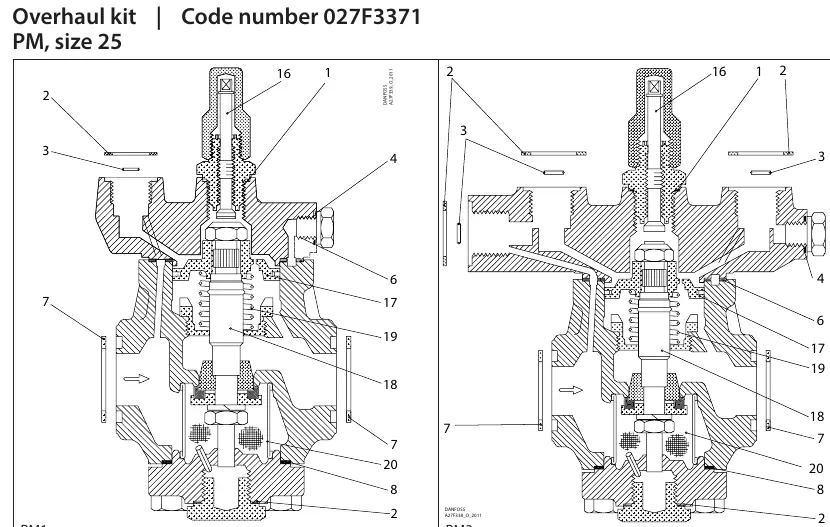

Schemat budowy zaworów PM1 i PM3
Schemat budowy zaworów PM1 i PM3

Wykaz części

Zestaw zawiera komplet uszczelek oraz elementów wewnętrznych niezbędnych do przeprowadzenia pełnego przeglądu zaworu. Każdy element jest oznaczony numerem referencyjnym odpowiadającym schematowi montażowemu. W skład zestawu wchodzą:

  • Uszczelki aluminiowe (Alu.) o różnych średnicach (od 14 mm do 44 mm).
  • Uszczelki z włókna (Fibre) o średnicach od 26 mm do 75 mm.
  • Elementy mechaniczne, w tym trzpienie i sprężyny o określonych wymiarach.

Należy zwrócić uwagę, że niektóre części zawarte w opakowaniu mogą nie być wykorzystywane w konkretnych konfiguracjach zaworów PM1 lub PM3. Przed przystąpieniem do montażu należy porównać posiadane elementy z wykazem graficznym, aby upewnić się, że wszystkie niezbędne komponenty są dostępne.

Wskazówki montażowe

Montaż powinien być przeprowadzany zgodnie z załączonym schematem, który ilustruje kolejność instalacji uszczelek (oznaczonych numerami 1-10) oraz elementów wewnętrznych (16-20). Należy zachować szczególną ostrożność przy doborze materiału uszczelki (aluminium lub włókno) zgodnie z wymaganiami technicznymi konkretnego modelu zaworu.

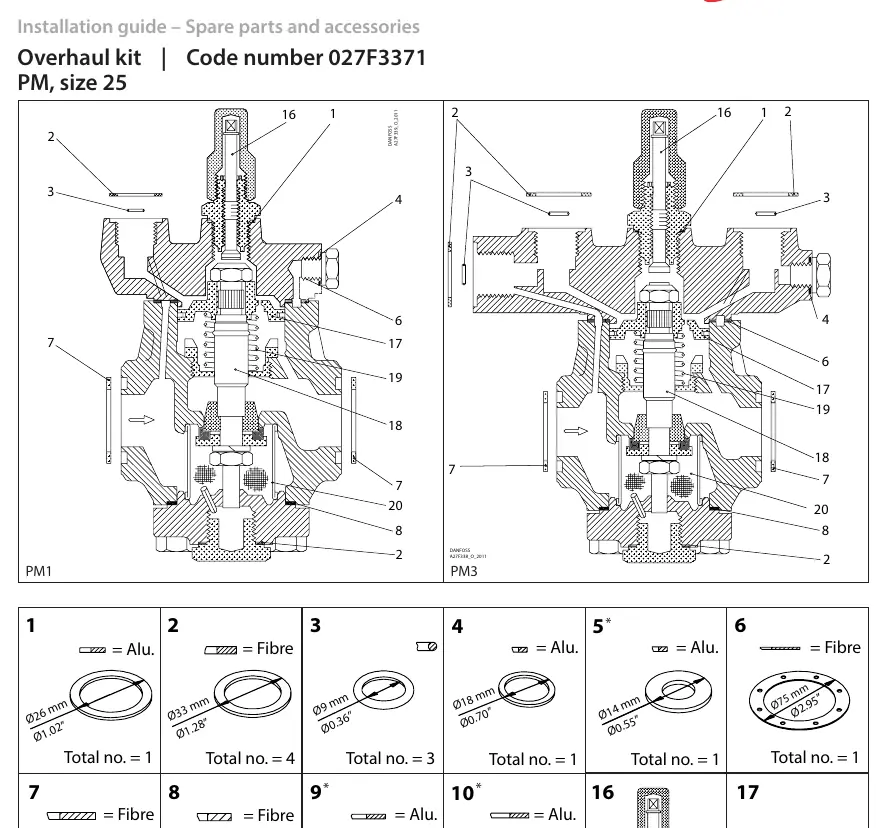

Schemat budowy zaworów PM1 i PM3 wraz z zestawieniem uszczelek i podkładek
Schemat budowy zaworów PM1 i PM3 wraz z zestawieniem uszczelek i podkładek

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Niewłaściwe uszczelnienie po montażu

Upewnij się, że użyto właściwego typu uszczelki (Alu. lub Fibre) zgodnie ze schematem dla danego modelu PM1/PM3.

Części pozostałe po montażu

Niektóre elementy zestawu są specyficzne dla różnych wersji zaworów; sprawdź, czy dany element jest wymagany dla Twojego modelu PM1 lub PM3.

Przed użyciem

  • Zidentyfikuj model zaworu (PM1 lub PM3).
  • Sprawdź kompletność zestawu zgodnie z wykazem średnic.
  • Oczyść powierzchnie przylegania przed założeniem nowych uszczelek.
  • Upewnij się, że posiadasz odpowiednie narzędzia do demontażu trzpienia i sprężyn.

Ilustracje i schematy

  • Schematy PM1 i PM3 pokazują przekrój zaworu z numeracją części od 1 do 20.
  • Tabela części zawiera średnice zewnętrzne w milimetrach i calach oraz informację o liczbie sztuk w zestawie.

Zgodność modelu

  • Zestaw przeznaczony wyłącznie dla zaworów PM w rozmiarze 25.
  • Niektóre części oznaczone gwiazdką nie są używane w modelach PM1 lub PM3.
