Instrukcja serwisowa zestawu naprawczego Danfoss 027F3374

Opis produktu

Zestaw naprawczy o numerze katalogowym 027F3374 jest przeznaczony do serwisowania zaworów Danfoss typu PM w rozmiarze 40 ze stożkiem standardowym. Zestaw zawiera komplet uszczelek, podkładek oraz elementów wewnętrznych niezbędnych do przywrócenia pełnej sprawności urządzenia.

Budowa i montaż

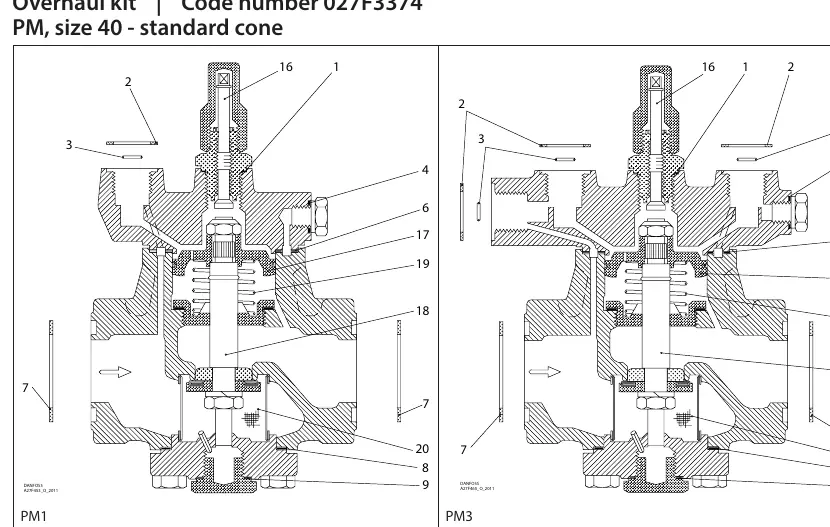

Dokumentacja zawiera szczegółowe schematy przekrojowe zaworów PM1 oraz PM3, które ilustrują rozmieszczenie poszczególnych komponentów. Każda część oznaczona jest numerem referencyjnym, co ułatwia identyfikację podczas demontażu i ponownego składania zaworu. Użytkownik powinien zwrócić szczególną uwagę na poprawną kolejność montażu uszczelek oraz elementów sprężynujących.

Wykaz części

Zestaw zawiera 20 różnych elementów, w tym uszczelki wykonane z aluminium oraz włókna (fibre). Poniżej zestawiono kluczowe komponenty wraz z ich wymiarami:

• Uszczelki aluminiowe o średnicach: 26 mm, 18 mm, 14 mm, 32 mm oraz 22 mm.
• Uszczelki z włókna o średnicach: 33 mm, 93 mm, 65 mm oraz 78 mm.
• Elementy mechaniczne: trzpienie, sprężyny oraz gniazda zaworowe.

Należy pamiętać, że niektóre części zawarte w opakowaniu mogą nie być wykorzystywane w konkretnych konfiguracjach zaworów PM1 lub PM3 ze stożkiem standardowym (oznaczone gwiazdką w dokumentacji).

Wskazówki serwisowe

Podczas wymiany części należy upewnić się, że powierzchnie przylegające są czyste i wolne od zanieczyszczeń. Stosowanie odpowiedniego typu uszczelki (aluminium vs włókno) zgodnie z załączonym schematem jest kluczowe dla zachowania szczelności układu. Po zakończeniu prac serwisowych zaleca się przeprowadzenie próby ciśnieniowej w celu weryfikacji poprawności montażu.
