Instrukcja montażu zestawu naprawczego Danfoss 027F3375

Przeznaczenie zestawu

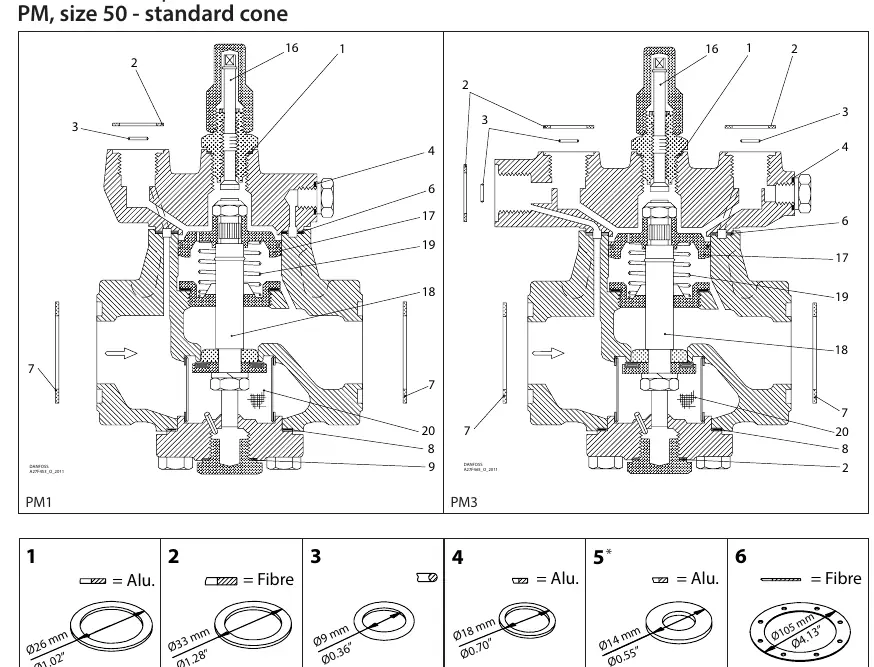

Zestaw naprawczy Danfoss o numerze katalogowym 027F3375 jest przeznaczony do serwisowania zaworów typu PM w rozmiarze 50 ze stożkiem standardowym. Dokumentacja zawiera szczegółowe schematy montażowe dla modeli PM1 oraz PM3, wskazując precyzyjne rozmieszczenie poszczególnych elementów uszczelniających i mechanicznych.

Wykaz części i specyfikacja

Zestaw zawiera komplet uszczelek wykonanych z aluminium oraz włókna, a także kluczowe komponenty mechaniczne. Każdy element jest oznaczony numerem referencyjnym odpowiadającym schematowi montażowemu. W skład zestawu wchodzą:

• Uszczelki aluminiowe o średnicach: 26 mm, 18 mm, 14 mm, 32 mm oraz 22 mm.
• Uszczelki z włókna o średnicach: 33 mm, 9 mm, 105 mm, 76 mm oraz 92 mm.
• Komponenty mechaniczne: trzpień (18), sprężyna (19) oraz wkład filtra (20).

Należy zwrócić uwagę, że niektóre części zawarte w opakowaniu mogą nie być wykorzystywane w konkretnych konfiguracjach zaworów PM1 lub PM3 ze stożkiem standardowym.

Procedura montażu

Montaż powinien odbywać się zgodnie z załączonymi schematami przekrojowymi. Należy upewnić się, że wszystkie uszczelki są umieszczone w odpowiednich gniazdach zgodnie z ich średnicą i materiałem wykonania. Podczas wymiany elementów wewnętrznych, takich jak trzpień czy sprężyna, należy zachować czystość i sprawdzić stan powierzchni przylgowych zaworu, aby zapewnić szczelność po ponownym złożeniu urządzenia.
