Instrukcja montażu zestawu naprawczego Danfoss 032F2324 dla EVM NC
Instrukcja montażu i wykaz części zestawu naprawczego Danfoss 032F2324 przeznaczonego do zaworów elektromagnetycznych typu EVM NC.
Spis treści
Opis produktu
Zestaw naprawczy o numerze katalogowym 032F2324 jest dedykowany do zaworów elektromagnetycznych Danfoss typu EVM NC. Zestaw zawiera komplet niezbędnych elementów uszczelniających oraz komponentów wewnętrznych wymaganych do przeprowadzenia serwisu urządzenia.
Zawartość zestawu
Zestaw składa się z siedmiu głównych elementów, z których każdy występuje w ilości jednej sztuki. W skład zestawu wchodzą:
- Trzpień zaworu (44 mm / 1.71")
- Podkładka aluminiowa (Ø14 mm / 0.56")
- Podkładka aluminiowa (Ø27 mm / 1.04")
- Element dystansowy/tuleja (Ø3.3 mm / 0.13")
- Podkładka aluminiowa (Ø10 mm / 0.4")
- Podkładka z włókna (Ø33 mm / 1.3")
- Podkładka uszczelniająca (Ø9 mm / 0.35")
Procedura montażu
Montaż powinien być przeprowadzony zgodnie z załączonym schematem technicznym. Należy zwrócić szczególną uwagę na kolejność montażu elementów wewnętrznych (oznaczonych numerami 1-7 na rysunku technicznym). Przed przystąpieniem do prac serwisowych należy upewnić się, że zawór jest odłączony od zasilania elektrycznego oraz pozbawiony ciśnienia w układzie.
Konserwacja i bezpieczeństwo
Podczas wymiany części należy upewnić się, że wszystkie powierzchnie uszczelniające są czyste i wolne od zanieczyszczeń. Użycie nieodpowiednich podkładek lub błędna kolejność montażu może prowadzić do nieszczelności zaworu lub jego nieprawidłowego działania. Po zakończeniu montażu zaleca się przeprowadzenie testu szczelności układu przy niskim ciśnieniu przed pełnym uruchomieniem.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Nieszczelność zaworu po wymianie części
Sprawdź, czy wszystkie podkładki (aluminiowe i z włókna) zostały umieszczone w odpowiedniej kolejności i czy powierzchnie przylegania są czyste.
Trudności z dopasowaniem elementów
Upewnij się, że używasz właściwego zestawu 032F2324 dla modelu EVM NC; sprawdź średnice podkładek zgodnie z wykazem w instrukcji.
Przed użyciem
- Odłącz zasilanie elektryczne od zaworu.
- Zredukuj ciśnienie w układzie do zera.
- Wyczyść gniazdo zaworu przed montażem nowych części.
- Zweryfikuj kompletność zestawu (7 elementów zgodnie z wykazem).
- Upewnij się, że posiadasz odpowiednie narzędzia do demontażu korpusu.
Parametry w praktyce
- Podkładki aluminiowe
- Zapewniają szczelność połączeń metalowych wewnątrz zaworu.
- Podkładka z włókna
- Uszczelnienie o średnicy 33 mm, kluczowe dla izolacji sekcji zaworu.
Ilustracje i schematy

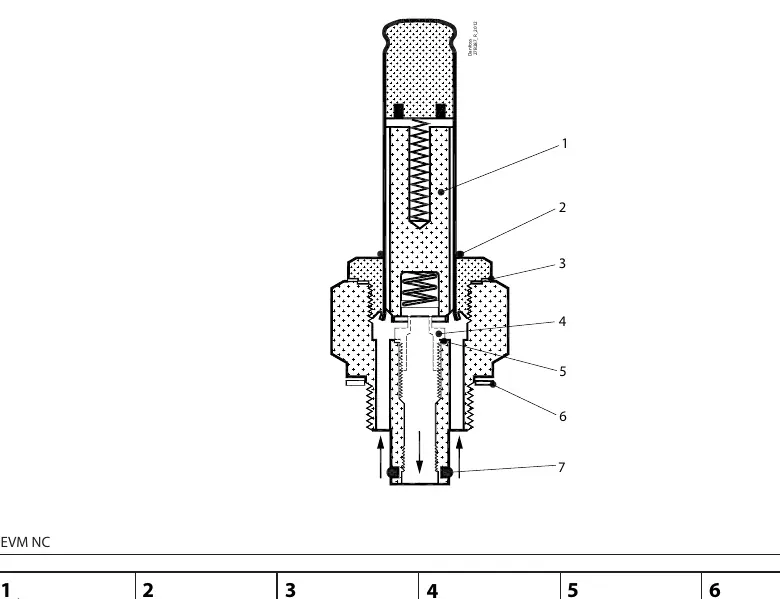

- Rysunek przedstawia przekrój zaworu EVM NC z ponumerowanymi elementami od 1 do 7.
- Strzałki na schemacie wskazują kierunek przepływu oraz miejsce osadzenia poszczególnych uszczelek.
Zgodność modelu
- Zestaw przeznaczony wyłącznie dla zaworów typu EVM NC.
- Nie stosować zamienników o innych wymiarach niż podane w specyfikacji.
