Instrukcja montażu zestawu naprawczego Danfoss 027F3377 PM rozmiar 80

Instrukcja montażu i wykaz części zamiennych dla zestawu naprawczego Danfoss 027F3377 przeznaczonego do zaworów PM w rozmiarze 80 ze standardowym stożkiem.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Przeznaczenie zestawu

Zestaw naprawczy Danfoss o numerze katalogowym 027F3377 jest przeznaczony do serwisowania zaworów typu PM w rozmiarze 80 wyposażonych w standardowy stożek. Zestaw zawiera komplet niezbędnych uszczelek, sprężyn oraz elementów wewnętrznych wymaganych do przywrócenia pełnej sprawności urządzenia.

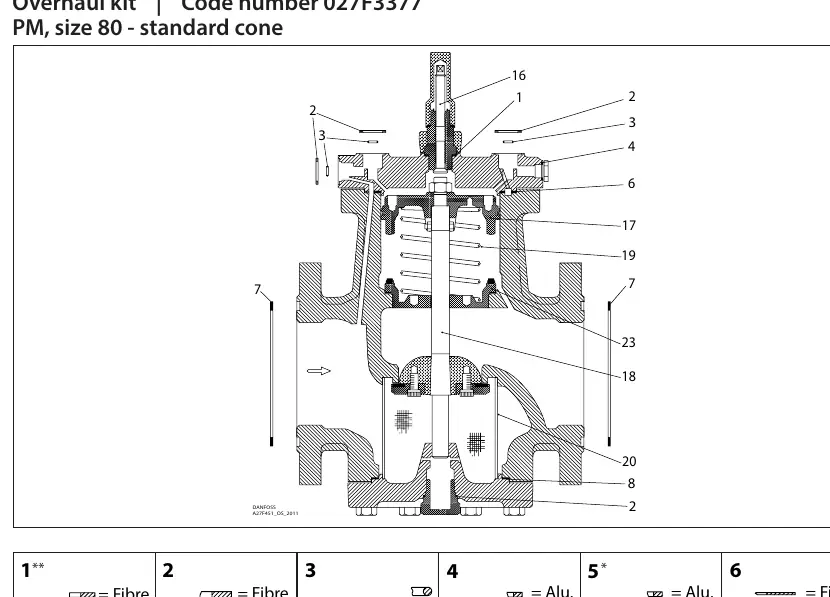

Schemat przekrojowy zaworu PM z numeracją części
Schemat przekrojowy zaworu PM z numeracją części

Zawartość zestawu i identyfikacja części

Zestaw składa się z precyzyjnie dobranych komponentów, które należy wymieniać zgodnie z załączonym schematem technicznym. Kluczowe elementy obejmują:

  • Uszczelki wykonane z włókna (Fibre) oraz aluminium (Alu.) o różnych średnicach, zapewniające szczelność połączeń.
  • Główną sprężynę (element nr 19) o średnicy 80 mm.
  • Wkład filtra (element nr 20) o średnicy 110 mm.
  • Elementy stożka i trzpienia (elementy nr 16, 17, 18).

Należy zwrócić uwagę, że niektóre części zawarte w opakowaniu mogą nie być wykorzystywane w konfiguracji PM rozmiar 80 ze standardowym stożkiem. Części oznaczone podwójną gwiazdką są przeznaczone wyłącznie do ręcznego urządzenia otwierającego.

Wskazówki montażowe

Podczas wymiany części należy ściśle przestrzegać kolejności montażu przedstawionej na przekroju technicznym zaworu. Każdy element posiada przypisany numer referencyjny, który odpowiada konkretnej części w zestawie. Przed przystąpieniem do prac serwisowych należy upewnić się, że zawór jest całkowicie odizolowany od ciśnienia i medium roboczego. Montaż powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem czystości wszystkich powierzchni uszczelniających.

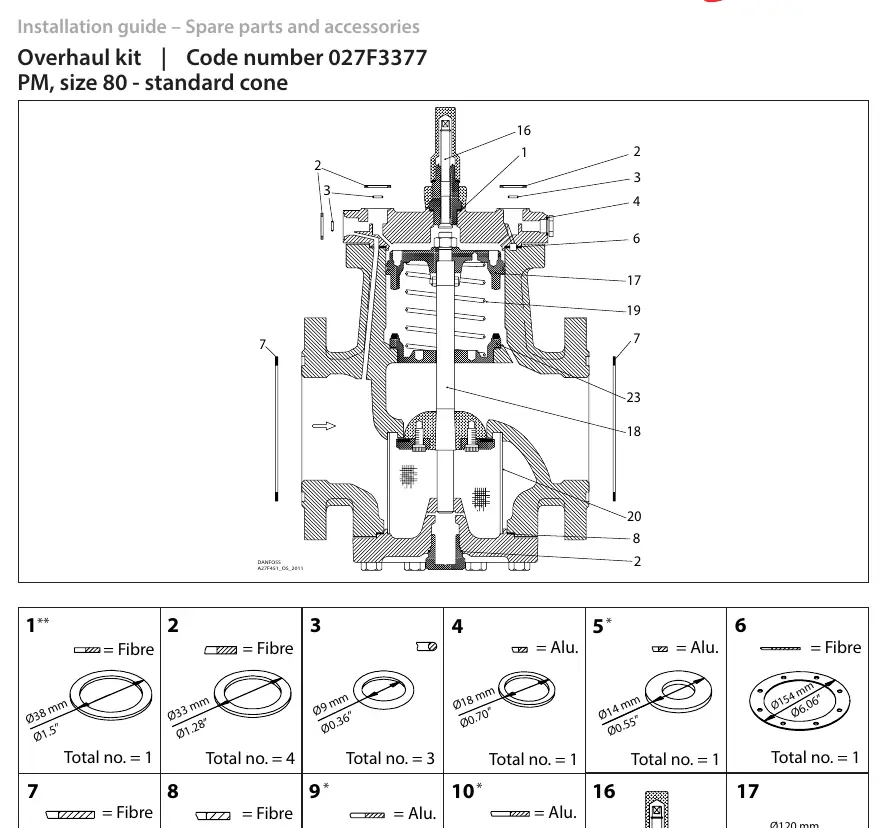

Schemat budowy zaworu PM (rozmiar 80) z zestawem części zamiennych oraz specyfikacja uszczelek i elementów uszczelniających.
Schemat budowy zaworu PM (rozmiar 80) z zestawem części zamiennych oraz specyfikacja uszczelek i elementów uszczelniających.

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Niewłaściwe uszczelnienie po montażu

Sprawdź, czy wszystkie uszczelki (włókniste i aluminiowe) zostały umieszczone w odpowiednich gniazdach zgodnie z numeracją na schemacie.

Części pozostałe po montażu

Niektóre elementy w zestawie są przeznaczone do innych wersji zaworów. Upewnij się, że używasz tylko części wymaganych dla rozmiaru 80 ze standardowym stożkiem.

Przed użyciem

  • Upewnij się, że zawór jest całkowicie pozbawiony ciśnienia.
  • Zidentyfikuj wszystkie części zgodnie z numeracją na schemacie.
  • Oczyść powierzchnie przylegania przed założeniem nowych uszczelek.
  • Sprawdź, czy posiadasz odpowiednie narzędzia do demontażu trzpienia.

Parametry w praktyce

PM rozmiar 80
Typ zaworu, do którego dedykowany jest ten konkretny zestaw naprawczy.
Standardowy stożek
Konfiguracja wewnętrzna zaworu, dla której zestaw jest w pełni kompatybilny.

Ilustracje i schematy

  • Schemat przekrojowy pokazuje rozmieszczenie elementów od 1 do 23 wewnątrz korpusu zaworu.
  • Numery przy częściach na rysunku odpowiadają numerom w wykazie części zamiennych.
  • Strzałka na schemacie wskazuje kierunek przepływu medium przez zawór.

Zgodność modelu

  • Zestaw nie jest przeznaczony do wszystkich wariantów zaworów PM; sprawdź typ stożka.
  • Części oznaczone gwiazdką (*) nie są używane w konfiguracji PM 80 standard.
