Instrukcja zestawu naprawczego Danfoss 027F0637 dla PMFL 125

Instrukcja montażu i wykaz części zestawu naprawczego Danfoss 027F0637 przeznaczonego dla zaworów PMFL w rozmiarze 125.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Przeznaczenie zestawu

Zestaw naprawczy Danfoss o numerze katalogowym 027F0637 jest dedykowany do serwisowania zaworów PMFL w rozmiarze 125. Zawiera on komplet uszczelek, podkładek oraz elementów wewnętrznych niezbędnych do przywrócenia pełnej sprawności urządzenia.

Zawartość zestawu

Zestaw składa się z precyzyjnie dobranych komponentów, w tym uszczelek wykonanych z aluminium oraz włókna (Fibre). Każdy element jest oznaczony numerem referencyjnym odpowiadającym schematowi montażowemu. W skład zestawu wchodzą m.in. uszczelki o różnych średnicach (od 9 mm do 85 mm), elementy sprężynujące oraz trzpienie.

Schemat przekrojowy zaworu PMFL z numeracją części
Schemat przekrojowy zaworu PMFL z numeracją części

Wskazówki montażowe

Podczas instalacji należy zwrócić szczególną uwagę na dopasowanie odpowiedniego typu uszczelki (aluminium lub włókno) do właściwego miejsca w korpusie zaworu. Schemat przekrojowy wskazuje rozmieszczenie poszczególnych elementów względem portów p1, p2 oraz ps. Należy pamiętać, że niektóre części zawarte w opakowaniu (oznaczone gwiazdką) nie są wykorzystywane w modelu PMFL 125 i stanowią elementy uniwersalne dla innych wersji zaworów.

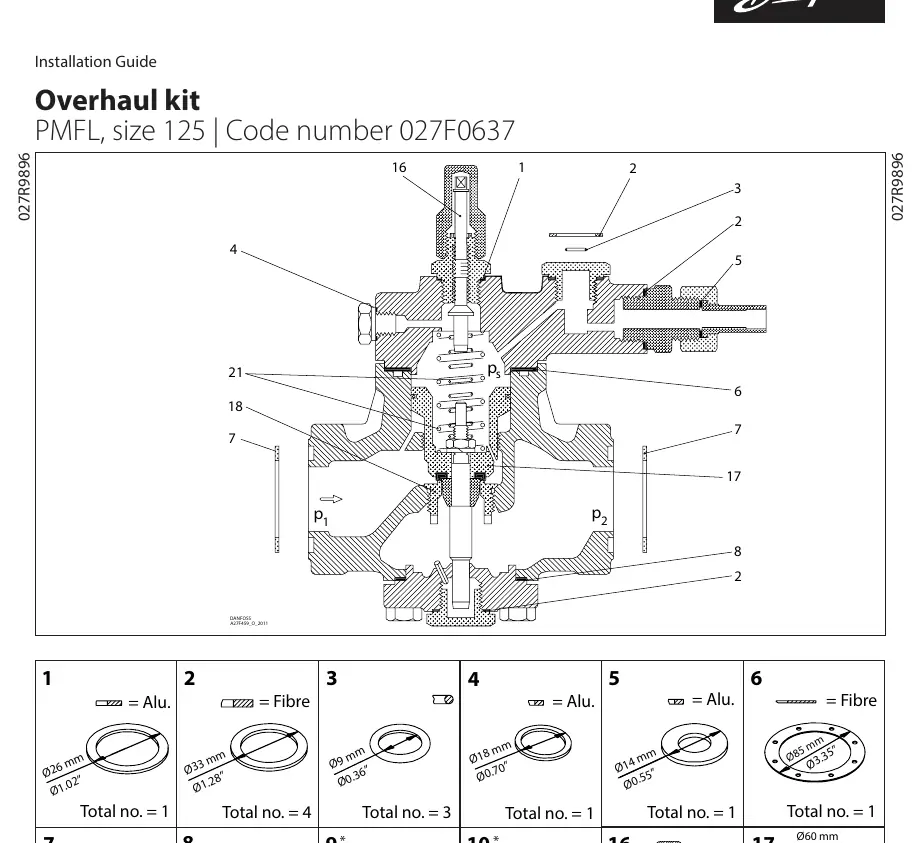

Schemat budowy zaworu PMFL z zestawem naprawczym oraz specyfikacja uszczelek
Schemat budowy zaworu PMFL z zestawem naprawczym oraz specyfikacja uszczelek

Dodatkowe informacje

W przypadku konieczności wymiany zestawów sprężyn typu Weak lub Strong, należy zapoznać się z dedykowaną instrukcją montażu DKRCI.PI.GE1.C. Użytkownik powinien upewnić się, że wszystkie powierzchnie uszczelniające są czyste i wolne od uszkodzeń przed montażem nowych elementów z zestawu.

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Niewłaściwe uszczelnienie po montażu

Upewnij się, że użyto właściwego typu uszczelki (Alu vs Fibre) zgodnie z wykazem części i że powierzchnie przylegające są czyste.

Części pozostałe po montażu

Części oznaczone gwiazdką w instrukcji nie są przeznaczone do modelu PMFL 125; są one częścią uniwersalnego zestawu.

Przed użyciem

  • Zweryfikuj numer katalogowy zestawu 027F0637 z modelem zaworu PMFL 125.
  • Przygotuj czyste miejsce pracy, aby uniknąć zanieczyszczenia wnętrza zaworu.
  • Sprawdź kompletność zestawu zgodnie z rysunkiem technicznym.
  • Upewnij się, że posiadasz dostęp do instrukcji DKRCI.PI.GE1.C w przypadku wymiany sprężyn.

Parametry w praktyce

Uszczelki Alu
Elementy uszczelniające wykonane z aluminium, wymagające odpowiedniego momentu dokręcenia.
Uszczelki Fibre
Uszczelki z włókna, stosowane w miejscach wymagających specyficznej elastyczności materiału.

Ilustracje i schematy

  • Schemat przekrojowy pokazuje pozycje 1-21, wskazując lokalizację uszczelek i sprężyn wewnątrz korpusu.
  • Oznaczenia p1, p2 oraz ps wskazują na kierunki przepływu i punkty ciśnienia sterującego.

Zgodność modelu

  • Zestaw przeznaczony wyłącznie dla PMFL rozmiar 125.
  • Części oznaczone gwiazdką nie są kompatybilne z modelem 125.
