Instrukcja montażu zestawu Danfoss Twin Kit 086L1370
Szybki przewodnik instalacji zestawu Danfoss Twin Kit 086L1370. Dowiedz się, jak podłączyć dodatkową jednostkę zewnętrzną (Slave) do pompy ciepła, skonfigurować połączenia elektryczne i ustawić system w menu serwisowym.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zestaw Twin Kit umożliwia rozbudowę istniejącej pompy ciepła (Master) o dodatkową jednostkę zewnętrzną (Slave). System pozwala obu jednostkom komunikować się ze sobą i współdzielić tę samą jednostkę sterującą zainstalowaną wewnątrz budynku. Instalacja obejmuje prace hydrauliczne, elektryczne oraz niezbędną konfigurację oprogramowania w systemie sterowania.
Bezpieczeństwo
- Zagrożenie elektryczne: Złącza są pod napięciem. Przed rozpoczęciem instalacji elektrycznej należy odizolować wszystkie źródła zasilania.
- Instalacja elektryczna musi być wykonana przez autoryzowanego elektryka zgodnie z lokalnymi przepisami.
- Wymagane jest stosowanie kabli o stałym prowadzeniu oraz wyłącznika wielobiegunowego z minimalną przerwą stykową 3 mm.
Elementy zestawu
Zestaw zawiera kartę rozszerzeń, wiązkę kabli, blok karty rozszerzeń, kabel komunikacyjny RJ-45, wsporniki płytki drukowanej, czujniki (linii zasilającej 110, powrotnej 111, systemowej linii zasilającej) oraz ograniczniki prądu.
Instalacja elektryczna
Instalacja obejmuje podłączenie jednostki sterującej, szafy elektrycznej jednostki zewnętrznej (Slave) oraz kabli komunikacyjnych.
Podłączenie w jednostce sterującej

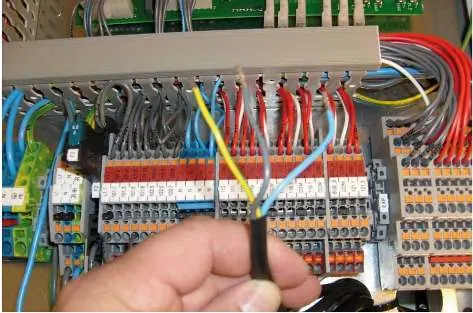

Wymaga zainstalowania karty rozszerzeń i bloku zacisków. Należy odłączyć pompę obiegową i sygnał 0-10V od starego bloku zacisków i podłączyć je do nowej karty rozszerzeń zgodnie z instrukcją. Należy również podłączyć czujniki Slave i Master do odpowiednich złączy na karcie HUB.
Podłączenie w szafie elektrycznej jednostki zewnętrznej (Slave)
Wymaga usunięcia zworki z karty EEV oraz przestawienia przełącznika DIP na karcie HP z pozycji 1 na 2. Zmiany te należy wykonać wyłącznie w jednostce Slave.

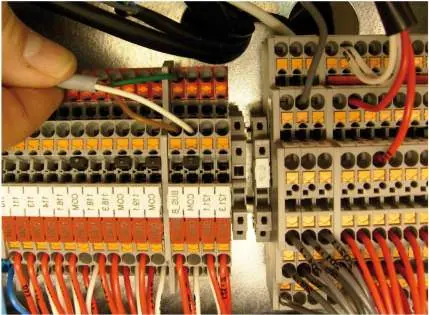

Kabel komunikacyjny
Kabel RJ-45 łączy wyjście karty rozszerzeń z wejściem karty HUB. Dodatkowy kabel komunikacyjny (niebędący częścią zestawu) musi połączyć jednostkę sterującą z jednostką Master oraz jednostki Master i Slave między sobą.
Uruchomienie i konfiguracja
Po podłączeniu zasilania należy wejść w menu serwisowe (przytrzymując odpowiedni przycisk strzałki przez 5-10 sekund). W menu INSTALLATION -> SYSTEM -> MASTER/SLAV należy aktywować funkcję MASTER/SLAV = ON. Następnie należy skonfigurować ustawienia dla Master i Slave, wybierając źródło ciepła (AIR) i odpowiednią moc pompy ciepła.
Testowanie
Instrukcja zawiera procedurę testu ręcznego (MANUAL TEST), która pozwala na sprawdzenie poszczególnych komponentów systemu przed ostatecznym uruchomieniem.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Brak komunikacji między jednostkami
Sprawdź poprawność podłączenia kabla komunikacyjnego między jednostką sterującą a jednostkami zewnętrznymi oraz między jednostkami Master i Slave.
Ryzyko porażenia prądem
Przed przystąpieniem do jakichkolwiek prac elektrycznych upewnij się, że wszystkie źródła zasilania są odizolowane.
Błąd konfiguracji Master/Slave
Upewnij się, że w menu serwisowym wybrano odpowiednią funkcję MASTER/SLAV = ON oraz że przełącznik DIP w jednostce Slave został przestawiony na pozycję 2.
Przed użyciem
- Sprawdź zawartość pudełka zgodnie z tabelą dostawy (karta rozszerzeń, czujniki, kable).
- Upewnij się, że posiadasz autoryzację do wykonywania prac elektrycznych.
- Przygotuj narzędzia do prac elektrycznych i hydraulicznych.
- Upewnij się, że zasilanie jest całkowicie odłączone.
- Zweryfikuj, czy posiadasz dodatkowy kabel komunikacyjny (nie jest dołączony do zestawu).
Ilustracje i schematy

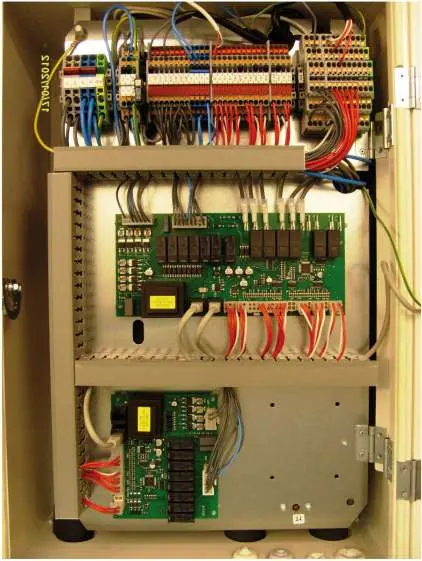

- Fig. 1: Pokazuje rozmieszczenie komponentów Twin Kit w jednostce sterującej (karta rozszerzeń, HUB, bloki zacisków).

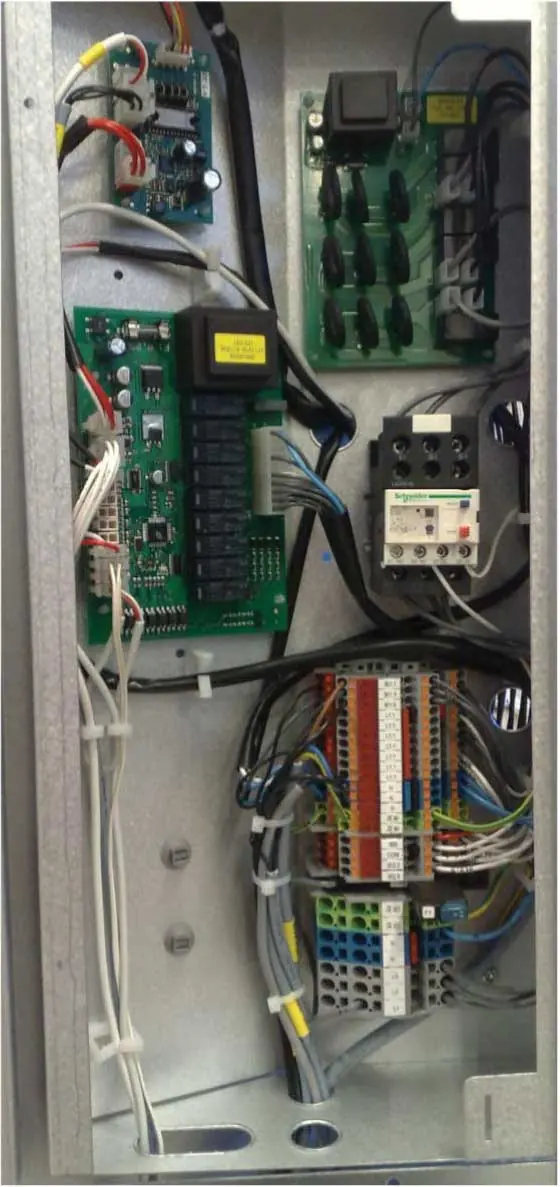

- Fig. 2: Pokazuje rozmieszczenie komponentów w szafie elektrycznej jednostki zewnętrznej (karta HP, EEV, zaciski).
- Fig. 3: Schemat ogólny instalacji z jednostką sterującą oraz jednostkami Master i Slave.
- Appendix System solution: Schemat hydrauliczny całego systemu z zaznaczonymi zaworami, czujnikami i pompami.
Zgodność modelu
- Zestaw przeznaczony do rozbudowy istniejącej pompy ciepła (Master) o dodatkową jednostkę zewnętrzną (Slave).
- Niektóre kroki (np. dotyczące pompy obiegowej) dotyczą tylko jednostek z wbudowaną pompą obiegową.
