Instrukcja obsługi laptopa Dell Precision 3480
Szybki przewodnik po instrukcji obsługi laptopa Dell Precision 3480. Znajdź informacje o portach, specyfikacji technicznej, konfiguracji, wymianie podzespołów oraz rozwiązywaniu problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera szczegółowe informacje na temat konfiguracji, specyfikacji technicznej oraz konserwacji laptopa Dell Precision 3480. Dokument obejmuje procedury wymiany podzespołów (CRU i FRU), opis portów oraz wskazówki dotyczące rozwiązywania problemów.
Konfiguracja i pierwsze uruchomienie

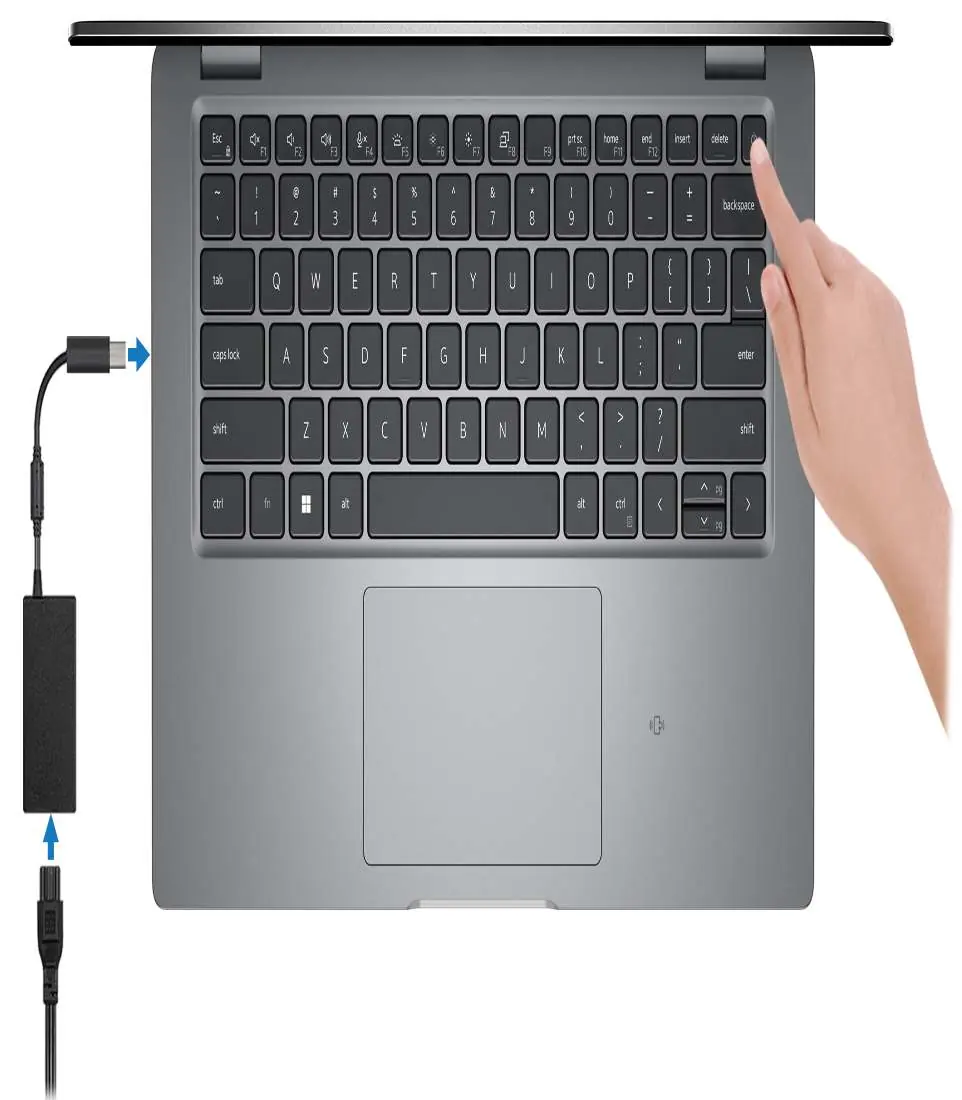

Aby rozpocząć pracę z laptopem:
- Podłącz zasilacz sieciowy do gniazda zasilania.
- Naciśnij przycisk zasilania, aby włączyć komputer.
- Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby skonfigurować system operacyjny (Windows lub Ubuntu).
- W przypadku systemu Windows zaleca się połączenie z siecią w celu pobrania aktualizacji oraz zalogowanie się na konto Microsoft.
Opis urządzenia i porty
Laptop Dell Precision 3480 wyposażony jest w szereg złączy:
- Prawa strona: Gniazdo audio (słuchawki/mikrofon), port USB 3.2 Gen 1 z funkcją PowerShare, port HDMI oraz slot na linkę zabezpieczającą.
- Lewa strona: Port sieciowy (RJ45), port USB 3.2 Gen 1, dwa porty Thunderbolt 4 (z obsługą DisplayPort i Power Delivery), opcjonalny slot nano-SIM oraz opcjonalny czytnik kart inteligentnych.
Specyfikacja techniczna
Kluczowe parametry techniczne modelu Precision 3480:
- Procesor: 13. generacja procesorów Intel Core (i5/i7).
- Pamięć RAM: Dwa sloty SODIMM, obsługa pamięci DDR4 (3200 MT/s) oraz DDR5 (4800/5200 MT/s), maksymalnie 64 GB.
- Dysk: Obsługa dysków SSD M.2 2230 (PCIe Gen4 x4 NVMe).
- Bateria: Dostępne warianty 42 Wh lub 54 Wh z technologią ExpressCharge.
- Ekran: 14-calowy wyświetlacz FHD (dostępne wersje z dotykiem lub ComfortView Plus).
Praca wewnątrz komputera
Instrukcja zawiera szczegółowe procedury demontażu i montażu podzespołów, takich jak:
- Bateria i bateria pastylkowa (coin-cell).
- Moduły pamięci RAM.
- Dysk SSD.
- Karty sieci bezprzewodowej (WLAN) oraz WWAN.
- Wentylator i układ chłodzenia.
- Klawiatura, głośniki oraz panel wyświetlacza.
Uwaga: Przed przystąpieniem do pracy wewnątrz komputera należy zachować środki ostrożności dotyczące wyładowań elektrostatycznych (ESD) i odłączyć zasilanie.
Rozwiązywanie problemów
W przypadku problemów z urządzeniem:
- Skorzystaj z narzędzia Dell SupportAssist do diagnostyki sprzętu.
- Sprawdź kody błędów za pomocą diody stanu baterii.
- Wykonaj test BIST (Built-in Self-Test) dla ekranu LCD.
- W razie potrzeby wykonaj twardy reset (odłączenie zasilania i przytrzymanie przycisku zasilania).
Informacje o producencie
Dell Inc.
Praktyczna pomoc
Typowe problemy
Laptop nie ładuje się przez port USB-C
Upewnij się, że używasz oryginalnego zasilacza Dell i sprawdź, czy port obsługuje Power Delivery. W razie potrzeby włącz funkcję ładowania w BIOSie.
Bateria szybko się rozładowuje
Sprawdź ustawienia zasilania w aplikacji Dell Power Manager i stan baterii.
Problem z rozpoznaniem karty SIM
Upewnij się, że karta nano-SIM jest poprawnie włożona do slotu i czy urządzenie posiada moduł WWAN.
Przed użyciem
- Podłącz zasilacz sieciowy przed pierwszym uruchomieniem.
- Upewnij się, że masz stabilne połączenie z internetem do konfiguracji systemu.
- Zanotuj Service Tag urządzenia (znajduje się na spodzie obudowy).
Parametry w praktyce
- Thunderbolt 4
- Port obsługujący transfer danych do 40 Gbps, ładowanie i podłączanie zewnętrznych wyświetlaczy.
- ExpressCharge
- Technologia szybkiego ładowania baterii Dell.
Ilustracje i schematy
- Prawa strona: Gniazdo audio, USB 3.2, HDMI, slot zabezpieczający.
- Lewa strona: Port sieciowy, USB 3.2, Thunderbolt 4, slot nano-SIM, czytnik kart.
Zgodność modelu
- Pamięć RAM: Dwa sloty SODIMM, obsługa DDR4 i DDR5.
- Dysk SSD: Obsługa M.2 2230.
