Instrukcja instalacji elektrycznej pompy ciepła Dimplex LIA 0608BWCF M / 0911BWCF M
Szybki przewodnik instalacji elektrycznej i hydraulicznej dla pomp ciepła Dimplex serii LIA BWCF M. Dokument zawiera szczegółowe schematy połączeń, instrukcje podłączenia czujników, pomp obiegowych oraz konfigurację funkcji sterownika.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik instalacji elektrycznej i hydraulicznej dla pomp ciepła Dimplex serii LIA BWCF M. Instrukcja skupia się na poprawnym wykonaniu połączeń elektrycznych między jednostką zewnętrzną, hydrotowerem oraz rozdzielnicą elektryczną. Zawiera również schematy podłączeń dla różnych funkcji sterownika, takich jak obsługa ciepłej wody użytkowej, inteligentna sieć (Smart-Grid) oraz chłodzenie.
Schemat instalacji elektrycznej
Instalacja wymaga połączenia jednostki zewnętrznej (+A100) z hydrotowerem (+A200) oraz rozdzielnicą (+A300). Kluczowe połączenia obejmują:
- FBUS 1: Magistrala komunikacyjna (przewód J-Y(ST)Y 4x0,28mm²).
- Zasilanie: Zasilanie 3-fazowe zabezpieczone odpowiednimi wyłącznikami (C13A, C20A, B20A w zależności od sekcji).
- Sterowanie: Podłączenie stycznika blokady zakładu energetycznego (EVU-Sperre).
Podłączenia elektryczne i sterowanie
Sterownik hydrotowera (+A200-N1) posiada liczne wejścia i wyjścia, które należy skonfigurować zgodnie z wymaganiami instalacji:

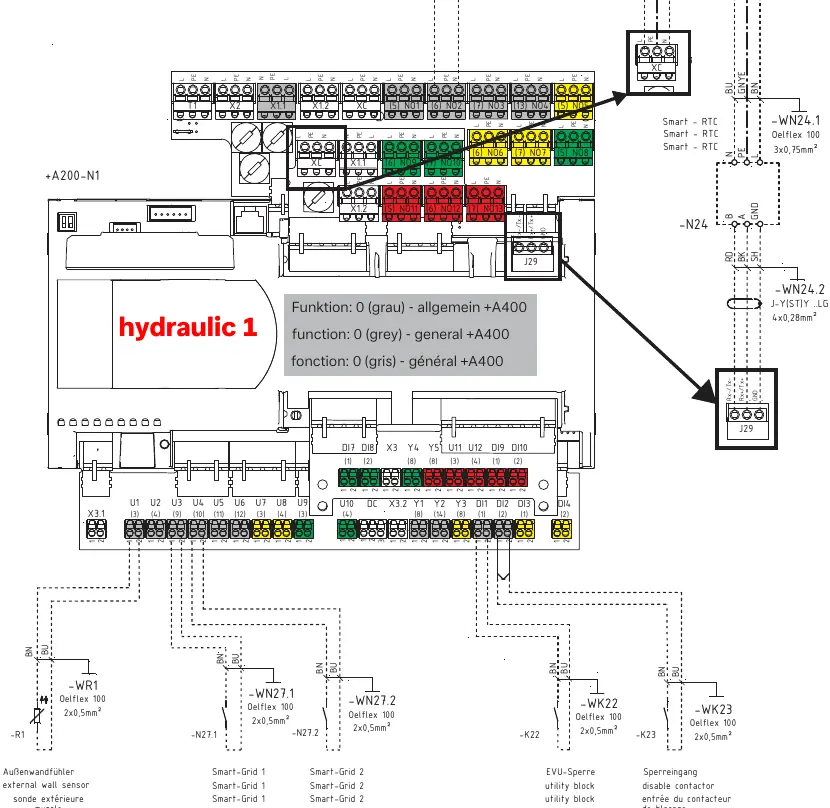

- Czujniki: Podłączenie czujnika temperatury zewnętrznej (-R1) do zacisków X3.1.
- Smart-Grid: Wejścia dla inteligentnej sieci energetycznej (Smart-Grid 1 i 2).
- Sygnalizacja: Podłączenie wskaźnika zdalnej sygnalizacji awarii (-H5).
Funkcje sterownika (Plug-in)
Instrukcja definiuje różne funkcje przypisane do wejść sterownika, które należy uwzględnić podczas konfiguracji:
- Funkcja 0 (szary): Ustawienie ogólne (+A400).

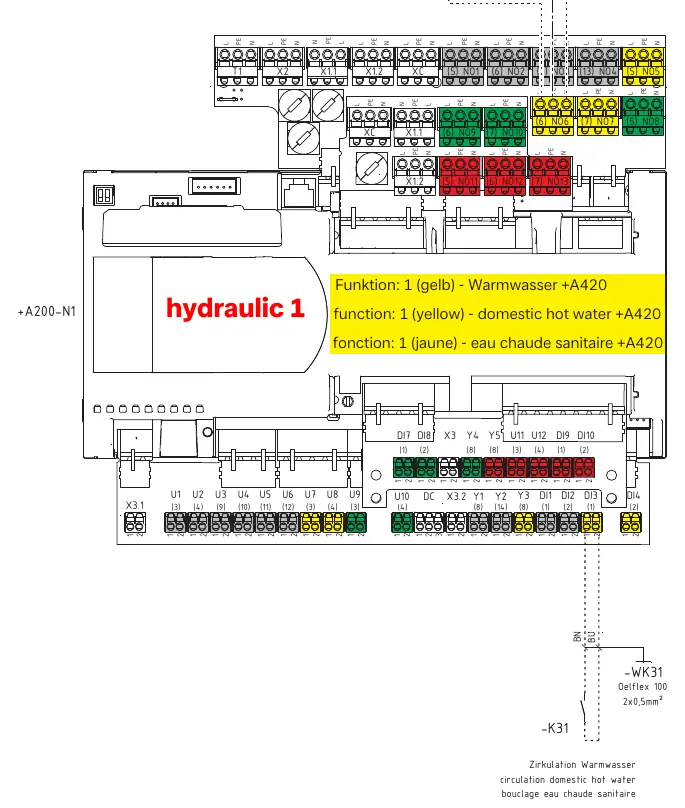

- Funkcja 1 (żółty): Obsługa pompy cyrkulacyjnej ciepłej wody użytkowej (+A420).
- Funkcja 2 (zielony): Konfiguracja dodatkowa.

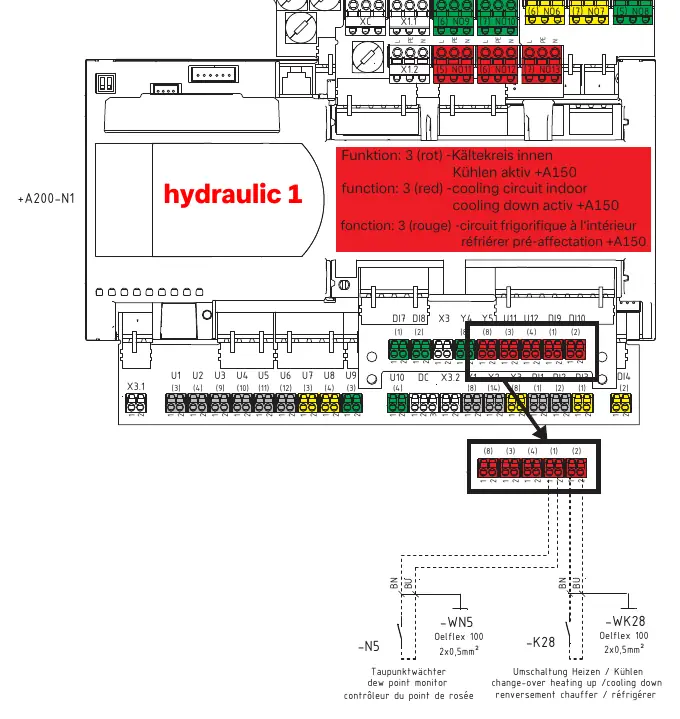

- Funkcja 3 (czerwony): Obsługa obiegu chłodzenia wewnętrznego (+A150) oraz czujnika punktu rosy (-N5).
Schemat hydrauliczny
Dokument zawiera uproszczony schemat hydrauliczny przedstawiający obieg czynnika chłodniczego między jednostką zewnętrzną a hydrotowerem, w tym lokalizację czujników (R1, R2), pomp (M16) oraz zaworów.
Informacje o producencie
Dimplex
Praktyczna pomoc
Typowe problemy
Błąd komunikacji FBUS
Sprawdź poprawność połączenia przewodu komunikacyjnego J-Y(ST)Y 4x0,28mm² między jednostką zewnętrzną a hydrotowerem.
Brak sygnału z czujnika zewnętrznego
Zweryfikuj podłączenie czujnika temperatury zewnętrznej (-R1) do zacisków X3.1 zgodnie ze schematem na stronie 3.
Pompa cyrkulacyjna CWU nie działa
Upewnij się, że funkcja 1 (żółta) jest poprawnie skonfigurowana w sterowniku i pompa jest podłączona do odpowiednich zacisków NO.
Przed użyciem
- Sprawdź zgodność napięcia zasilania (3-fazowe) z wymaganiami urządzenia.
- Upewnij się, że wszystkie przewody komunikacyjne są poprawnie zarobione i zabezpieczone.
- Zweryfikuj poprawność podłączenia pompy obiegowej CWU.
- Sprawdź, czy stycznik blokady (EVU-Sperre) jest poprawnie zainstalowany.
- Upewnij się, że czujnik punktu rosy jest podłączony, jeśli używasz funkcji chłodzenia.
Parametry w praktyce
- Taupunktwächter
- Czujnik punktu rosy, wymagany przy pracy w trybie chłodzenia.
Ilustracje i schematy
- Strona 1 przedstawia schemat połączeń elektrycznych między jednostką zewnętrzną, hydrotowerem i rozdzielnicą.
- Strony 3-6 szczegółowo opisują podłączenia do sterownika (plug-in) dla różnych funkcji.
Zgodność modelu
- Instrukcja dotyczy modeli LIA 0608BWCF M oraz LIA 0911BWCF M.
- Wymagane zasilanie 3-fazowe.
