Instrukcja instalacji pompy ciepła Dimplex LIA 0608HXCF M / LIA 0911HXCF M
Szybki przewodnik instalacji dla pomp ciepła Dimplex LIA 0608HXCF M oraz LIA 0911HXCF M. Zawiera schematy elektryczne, hydrauliczne oraz instrukcje podłączeń dla różnych funkcji systemu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi szybki przewodnik instalacji dla pomp ciepła serii Dimplex LIA 0608HXCF M oraz LIA 0911HXCF M. Instrukcja skupia się na technicznym aspekcie montażu, w tym na schematach elektrycznych, hydraulicznych oraz konfiguracji podłączeń (plug-in) dla różnych funkcji systemu.
Schemat elektryczny
Instrukcja zawiera szczegółowy schemat połączeń elektrycznych dla układu obejmującego jednostkę zewnętrzną (Split-Wärmepumpe +A100), Hydrobox (+A200) oraz rozdzielnicę elektryczną (+A300). Schemat uwzględnia:
- Podłączenia zasilania (L, N, PE) dla poszczególnych komponentów.
- Okablowanie magistrali FBUS 1 (J9).
- Zabezpieczenia elektryczne (bezpieczniki dla Hydrobox, pompy ciepła i managera pompy ciepła).
- Podłączenie stycznika blokady EVU (-K22).

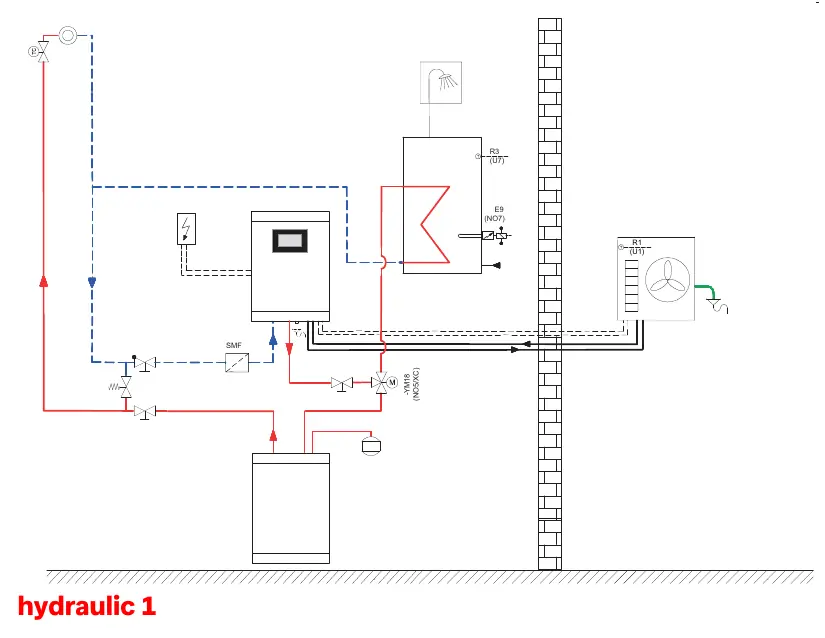

Schemat hydrauliczny
Dokument przedstawia schemat hydrauliczny instalacji, wskazując kluczowe elementy systemu, takie jak:
- Czujniki temperatury (R1, R3).
- Zawory i elementy sterujące (np. -YM18).
- Połączenia między jednostką zewnętrzną a wewnętrzną (Hydrobox).
Podłączenia elektryczne (Plug-in)
Instrukcja szczegółowo opisuje konfigurację wejść i wyjść na płycie sterującej (+A200-N1) w zależności od wymaganej funkcji:

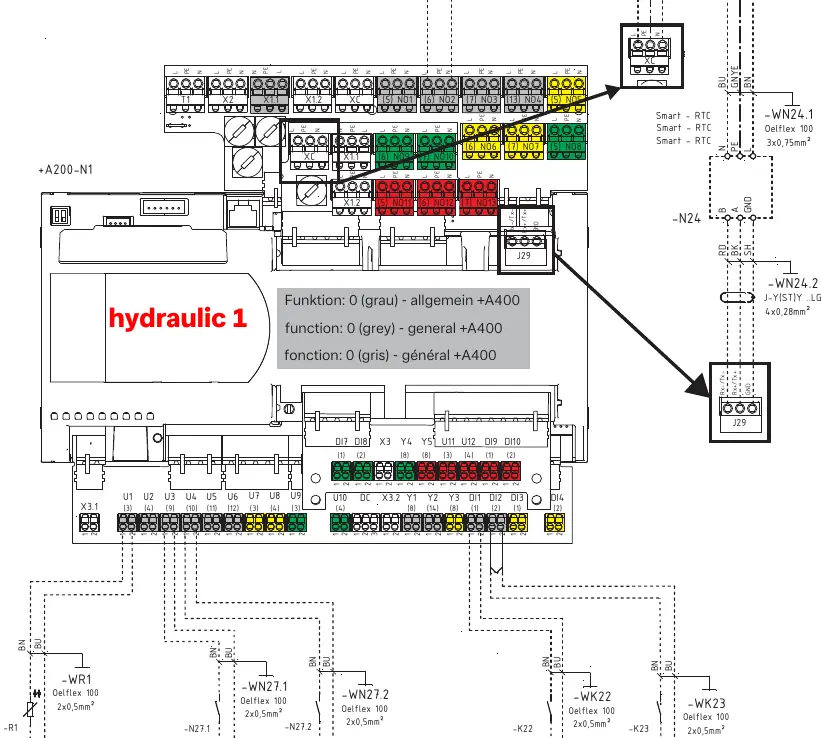

- Funkcja 0 (szara): Podłączenie ogólne (+A400), czujnik temperatury zewnętrznej (-WR1), Smart-Grid 1 i 2, wejście blokady EVU (-K22) oraz wejście Sperreingang (-K23).

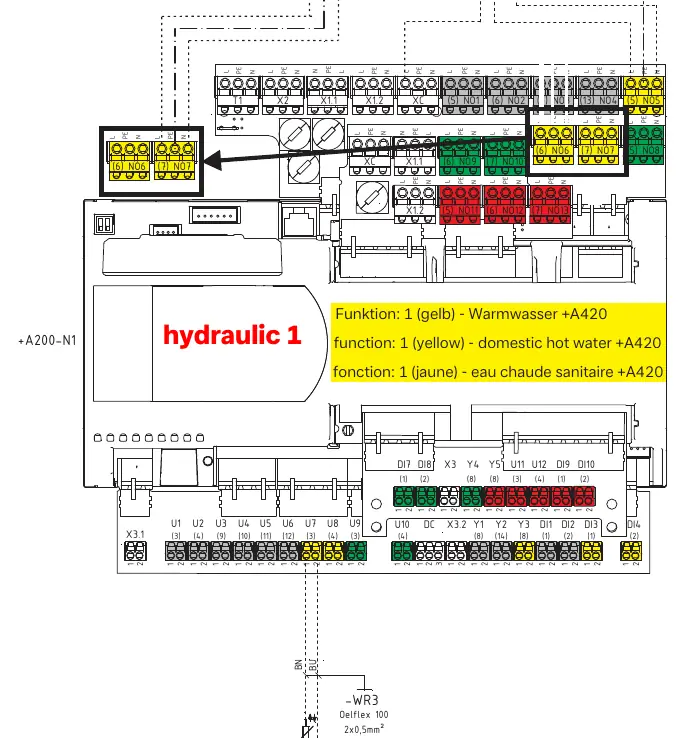

- Funkcja 1 (żółta): Podłączenie dla ciepłej wody użytkowej (+A420), w tym czujnik temperatury wody (-WR3), przekaźnik grzałki kołnierzowej (-K21) oraz zawór przełączający (-YM18).

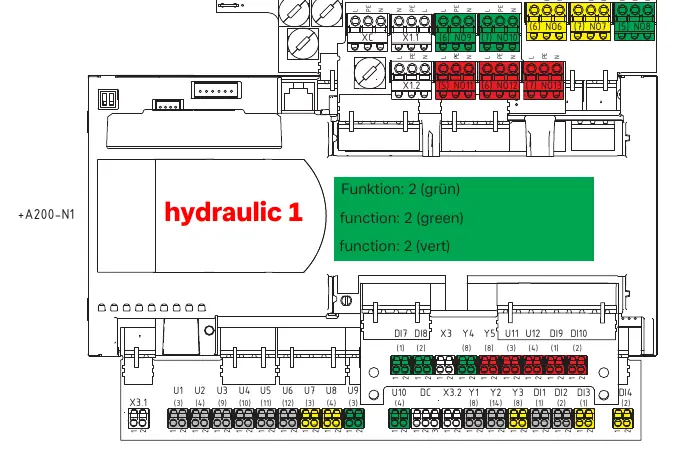

- Funkcja 2 (zielona): Konfiguracja dla dodatkowych funkcji sterowania.

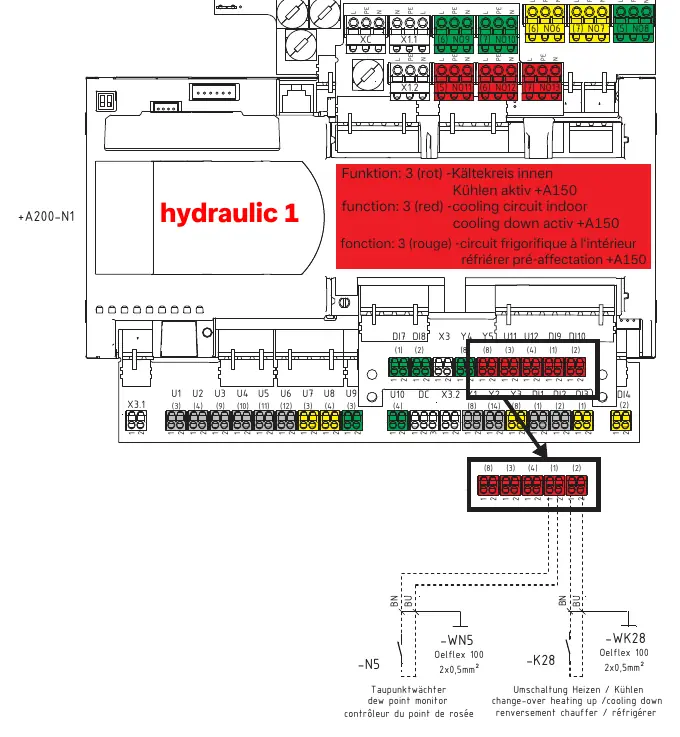

- Funkcja 3 (czerwona): Podłączenie dla obiegu chłodzenia (+A150), w tym czujnik punktu rosy (-N5) oraz przełącznik grzanie/chłodzenie (-K28).
Informacje o producencie
Dimplex
Praktyczna pomoc
Typowe problemy
Błędne działanie funkcji systemu
Sprawdź, czy okablowanie na płycie +A200-N1 odpowiada wybranej funkcji (0-szara, 1-żółta, 2-zielona, 3-czerwona) zgodnie ze schematami.
Brak komunikacji z czujnikami
Zweryfikuj poprawność podłączenia przewodów czujników (np. -WR1, -WR3) do odpowiednich zacisków na płycie głównej.
Przed użyciem
- Sprawdź poprawność podłączenia zasilania zgodnie ze schematem elektrycznym.
- Upewnij się, że wszystkie przewody magistrali FBUS są poprawnie zarobione.
- Zweryfikuj, czy wszystkie czujniki (zewnętrzny, wody) są podłączone do właściwych portów.
- Sprawdź, czy styczniki (np. EVU-Sperre) są poprawnie wpięte w obwód.
- Upewnij się, że wybrano odpowiednią funkcję (0, 1, 2 lub 3) dla danego zastosowania.
Ilustracje i schematy
- Schemat elektryczny (str. 1) pokazuje połączenia między jednostką zewnętrzną, Hydroboxem i rozdzielnicą.
- Schemat hydrauliczny (str. 2) ilustruje przepływ czynnika i lokalizację czujników.
- Schematy Plug-in (str. 3-6) pokazują szczegółowe przypisanie zacisków na płycie +A200-N1 dla różnych funkcji.
Zgodność modelu
- Instrukcja dotyczy modeli LIA 0608HXCF M oraz LIA 0911HXCF M.
- Wymagane jest przestrzeganie schematów kolorystycznych dla funkcji (szary, żółty, zielony, czerwony).
