Instrukcja obsługi centrali sterującej Dimplex ZWU 06E

Najważniejsze informacje z instrukcji

Centrala sterująca Dimplex ZWU 06E służy do zarządzania ładowaniem systemów ogrzewania podłogowego oraz pieców akumulacyjnych. Urządzenie dostosowuje proces ładowania w oparciu o temperaturę zewnętrzną, sygnały sterujące oraz ustawienia użytkownika. Instalacja urządzenia oraz jego konfiguracja muszą być przeprowadzone przez wykwalifikowanego technika zgodnie z lokalnymi przepisami.

Opis urządzenia

Urządzenie posiada funkcje zgodne z normą DIN EN 50350, w tym:

• Ładowanie zależne od temperatury zewnętrznej.
• Przetwarzanie sygnałów zwolnienia ładowania od operatora sieci.
• Funkcję zegara sterującego dla różnych trybów pracy.
• Obsługę priorytetów taryfowych (niska/wysoka taryfa).
• Możliwość podłączenia różnych typów czujników zewnętrznych.

Instalacja i podłączenie

Montaż urządzenia musi być wykonany przez autoryzowanego technika. Centrala wymaga 3 miejsc modułowych na szynie TH-35. Czujnik zewnętrzny NTC należy umieścić co najmniej 2 metry nad podłogą, w miejscu nienarażonym na bezpośrednie nasłonecznienie i wpływ źródeł ciepła (np. wentylacja, okna).

Ważne uwagi dotyczące okablowania:

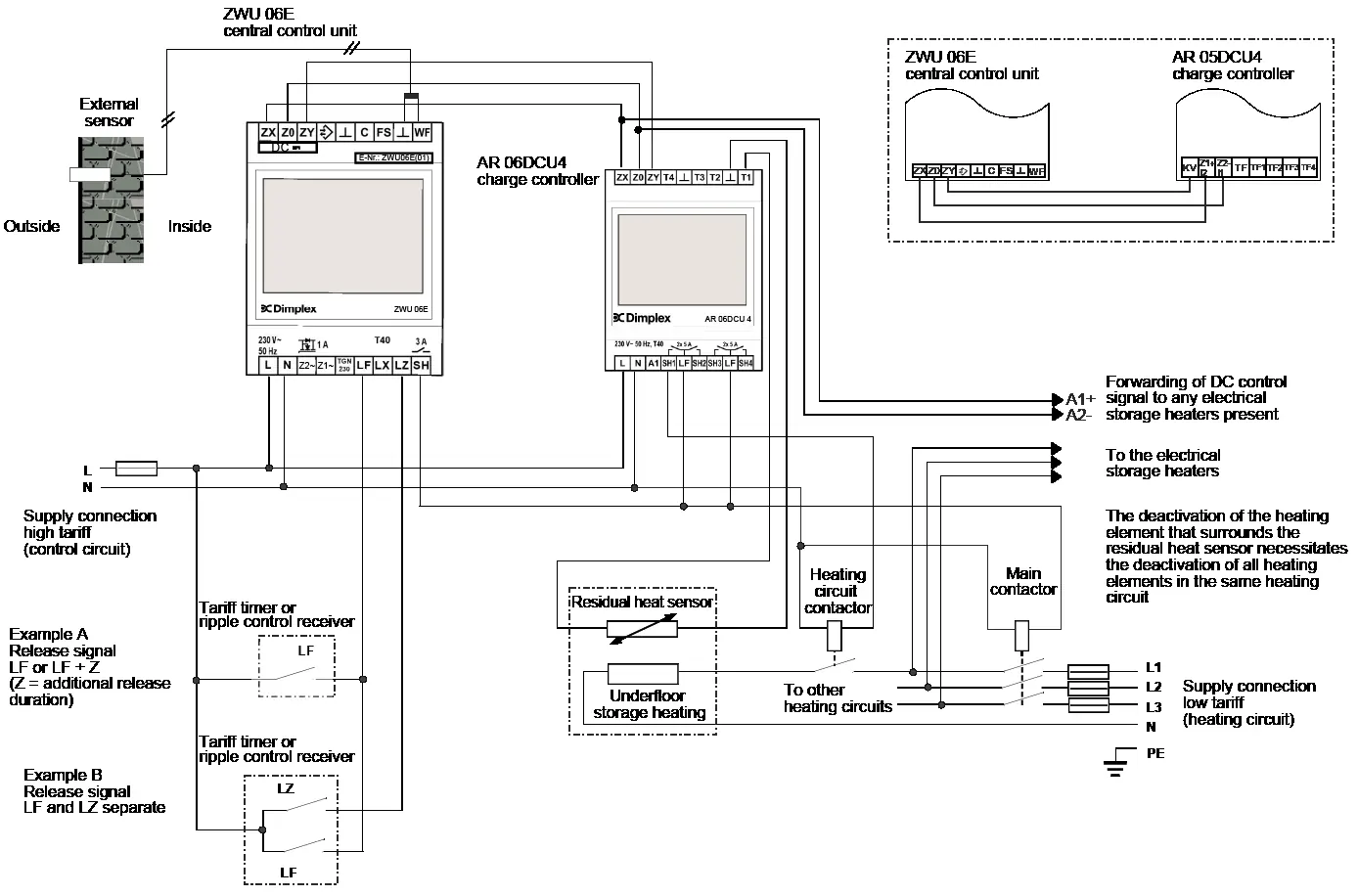

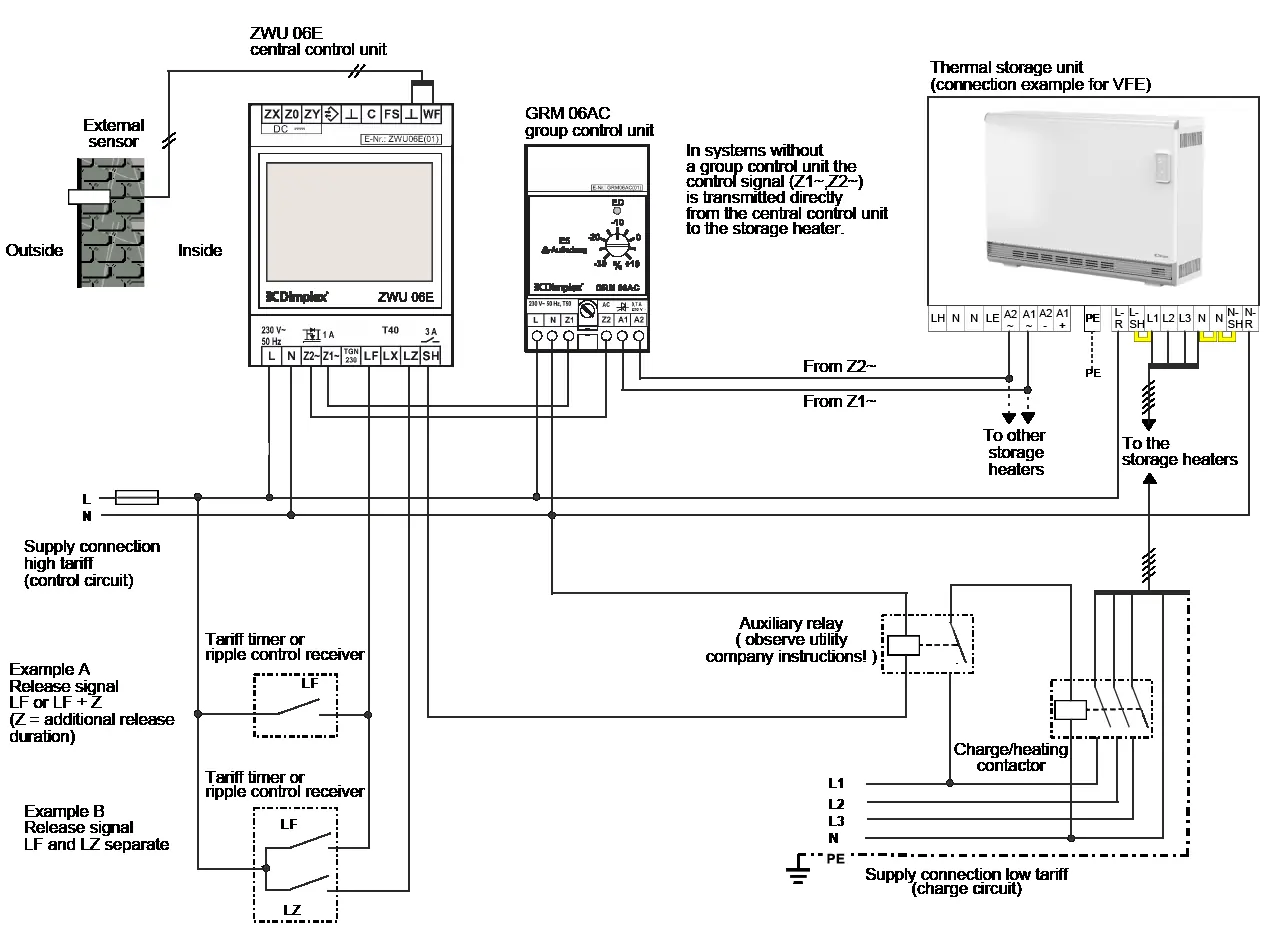

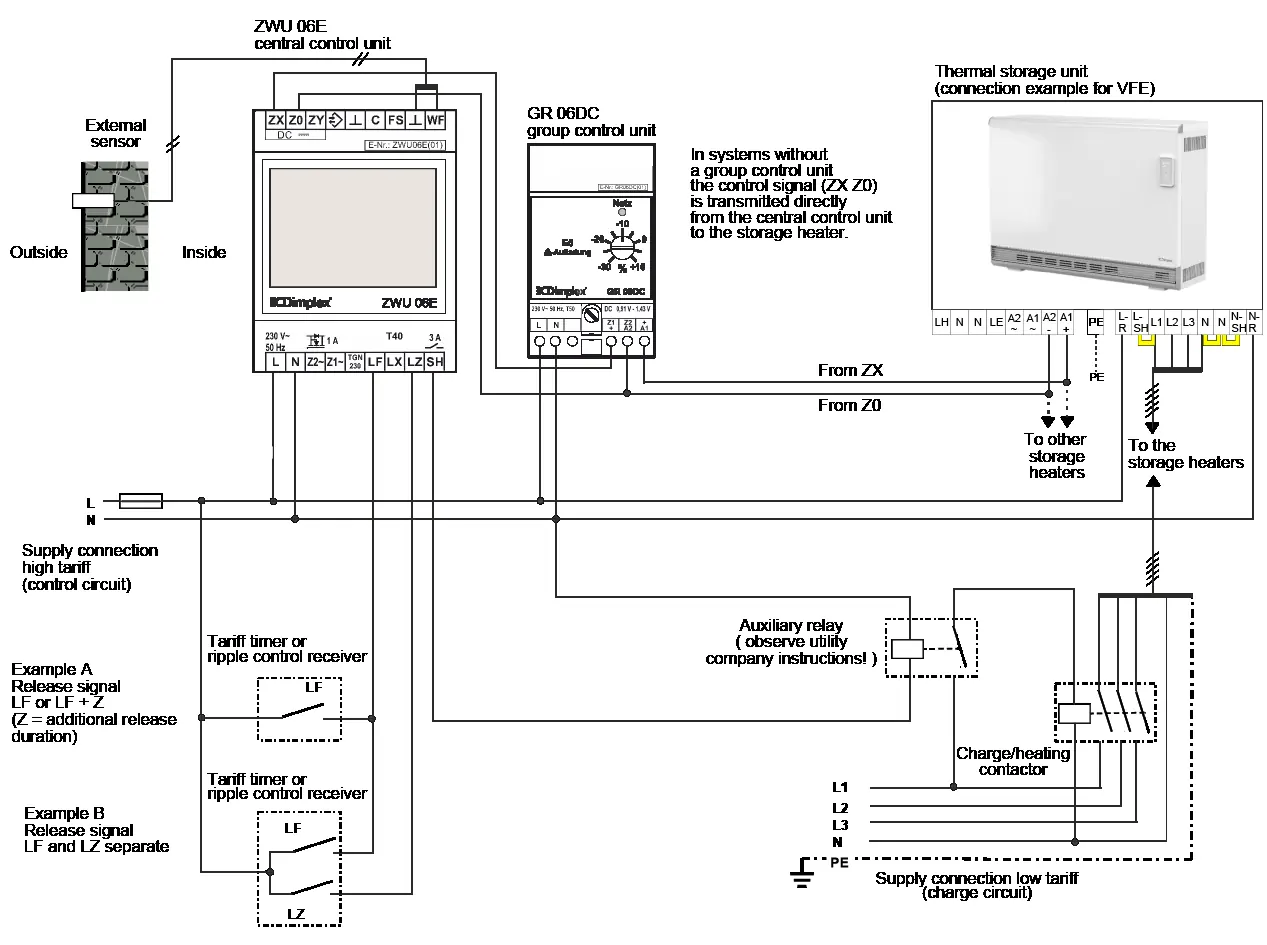

• Połączenia czujnika zewnętrznego i sygnału sterującego DC stanowią obwody SELV (niskie napięcie bezpieczne) i muszą być prowadzone z dala od przewodów zasilających.
• Przewody sterujące muszą być dwużyłowe, zgodnie z normą DIN 44573.
• Zasilanie centrali powinno być zabezpieczone oddzielnym wyłącznikiem nadprądowym.

Uruchomienie i konfiguracja instalatora

Podczas pierwszego uruchomienia należy skonfigurować parametry w menu Installer -> Startup. Kluczowe ustawienia obejmują:

• Application range: Wybór typu systemu (CCU - centrala bez zegara, ACU - centrala z zegarem).
• Charging model: Wybór modelu ładowania (Classic lub Intelligent).
• Full charging (E1): Ustawienie temperatury zewnętrznej dla pełnej mocy grzewczej.
• Heat demand factor: Dostosowanie intensywności ładowania do charakterystyki budynku.
• Sensor type: Wybór typu czujnika temperatury zewnętrznej.

Obsługa i interfejs użytkownika

Użytkownik obsługuje urządzenie za pomocą ekranu dotykowego i czterech klawiszy funkcyjnych. Menu podzielone jest na sekcje: Operation (często używane), Information (stan systemu) oraz Setup (rzadziej zmieniane ustawienia).

Dostępne tryby pracy:

• Standby: Tylko ochrona przed zamarzaniem.
• Manual: Ręczne ustawienie poziomu grzania (1.0 - 5.0).
• Automatic: Automatyczne sterowanie według programu tygodniowego lub wakacyjnego.

Programy tygodniowe pozwalają na automatyczne przełączanie poziomów grzania w określonych godzinach. Można edytować czasy przełączeń oraz przypisane poziomy grzania dla poszczególnych dni tygodnia.
