Instrukcja obsługi systemu wystawowego MODify Pedestal 02A
Szybki przewodnik po montażu i specyfikacji systemu wystawowego MODify Pedestal 02A. Dowiedz się, jak złożyć ramę, zamontować grafikę SEG i przygotować ekspozytor.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
MODify Pedestal 02A to modułowy system wystawowy przeznaczony do celów handlowych i promocyjnych. System wykorzystuje grafikę SEG (silicone-edge graphics) oraz akrylowy blat, co pozwala na łatwą wymianę elementów i personalizację ekspozycji. Instrukcja zawiera szczegółowe kroki montażu ramy oraz instalacji grafiki.
Opis systemu
System składa się z aluminiowej ramy, akrylowego blatu oraz tkaniny z nadrukiem sublimacyjnym. Konstrukcja jest modułowa, co umożliwia łatwy montaż i demontaż bez użycia skomplikowanych narzędzi.
Wymagane narzędzia
Do montażu wymagany jest klucz imbusowy (Multi Hex Key), który zazwyczaj znajduje się w zestawie.
Instrukcja montażu
Krok 1: Montaż ramy
Złóż dwie ramy, łącząc ekstruzje. Ważne: aby zablokować ekstruzje, należy wykonać pół obrotu (180 stopni) kluczem imbusowym w zamku. Następnie połącz ramy za pomocą poziomych wsporników poprzecznych, również blokując je poprzez obrót o 180 stopni.
Krok 2: Instalacja grafiki
Grafika SEG posiada silikonową krawędź. Wciśnij grafikę najpierw w narożniki ramy, a następnie wzdłuż całego obwodu, aż do całkowitego osadzenia w rowkach.
Krok 3: Montaż blatu
Umieść akrylowy blat (box) na górze zmontowanej ramy. Blat powinien stabilnie spoczywać na konstrukcji.
Akcesoria
System MODify jest kompatybilny z szeroką gamą akcesoriów, takich jak półki, wieszaki na ubrania, ramiona typu slotwall oraz kółka transportowe. Wszystkie akcesoria są dostępne w kolorach białym, czarnym lub srebrnym.

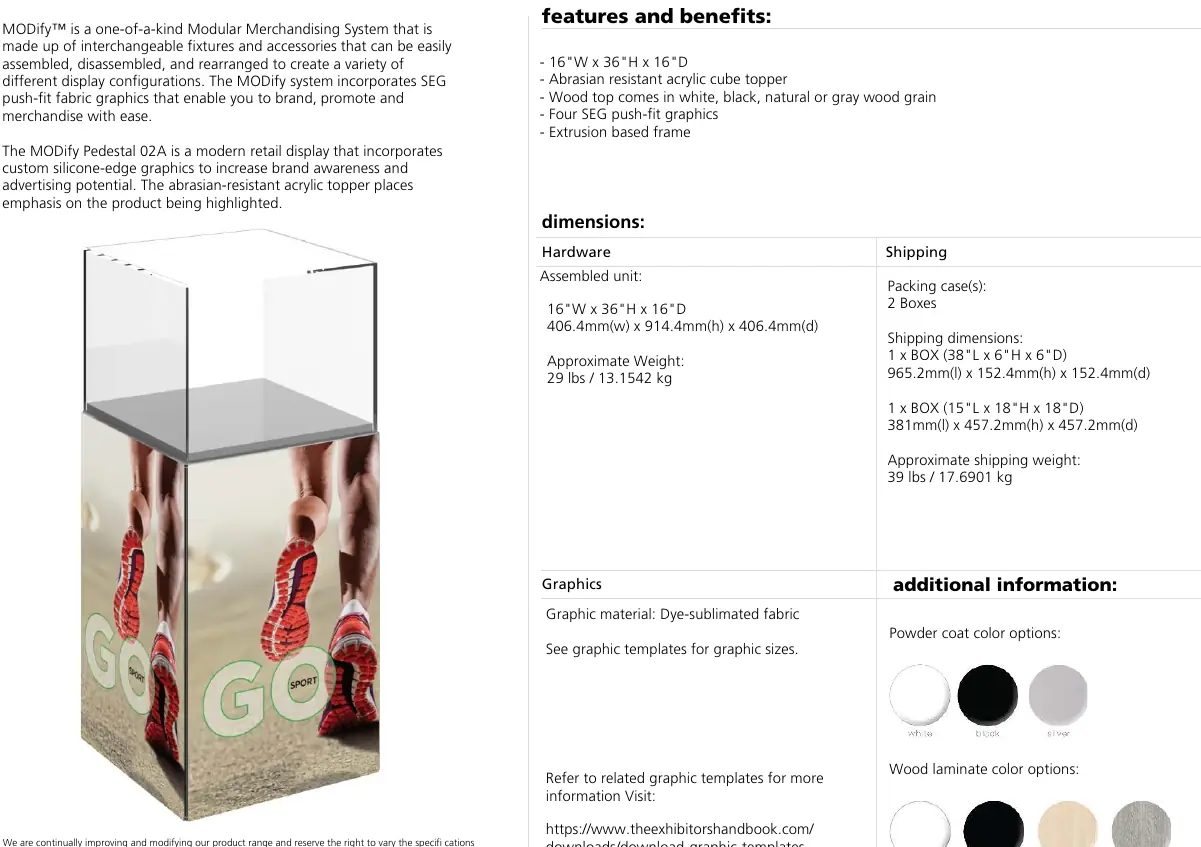

Dane techniczne
- Wymiary zmontowanego urządzenia: 16" szer. x 36" wys. x 16" gł. (406.4mm x 914.4mm x 406.4mm)
- Przybliżona waga: 29 lbs / 13.15 kg
- Materiał grafiki: Tkanina sublimacyjna
Informacje o producencie
Display Pros
Praktyczna pomoc
Typowe problemy
Trudności z zablokowaniem ramy
Upewnij się, że wykonujesz pełne pół obrotu (180 stopni) kluczem imbusowym w zamku ekstruzji.
Grafika nie pasuje do ramy
Upewnij się, że silikonowa krawędź jest poprawnie wciśnięta w rowek ramy, zaczynając od narożników.
Przed użyciem
- Sprawdź zawartość zestawu zgodnie z listą części (BOM) na stronie 8.
- Przygotuj klucz imbusowy (Multi Hex Key).
- Upewnij się, że masz czyste i płaskie miejsce do montażu.
- Zweryfikuj, czy posiadasz wszystkie 4 panele graficzne.
Ilustracje i schematy
- Blokowanie ekstruzji: Wymaga obrotu o 180 stopni kluczem imbusowym.
- Montaż grafiki: Wciskanie silikonowej krawędzi w rowki ramy.
Zgodność modelu
- System jest kompatybilny z akcesoriami MODify (półki, wieszaki, kółka).
- Akcesoria dostępne w kolorach: biały, czarny, srebrny.
