Instrukcja obsługi wózka biznesowego Vogel's 062.287X
Szybki przewodnik po montażu i obsłudze wózka biznesowego Vogel's 062.287X. Dowiedz się, jak bezpiecznie zamontować ekran, obsługiwać elektryczną regulację wysokości i rozwiązywać problemy z panelem sterowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wózek Vogel's 062.287X to profesjonalne rozwiązanie do montażu ekranów AV z elektryczną regulacją wysokości. Maksymalne obciążenie wózka wynosi 100 kg. Urządzenie wymaga certyfikowanego instalatora do montażu. Należy przestrzegać cyklu pracy: maksymalnie 10% lub 2 minuty ciągłej pracy, po których następuje 50 minut przerwy. Wózek nie posiada części serwisowanych przez użytkownika.
Bezpieczeństwo
- Nie przekraczaj maksymalnego obciążenia 100 kg.
- Nie umieszczaj zabawek ani pilotów na wózku, aby uniknąć ryzyka przewrócenia.
- Zawsze odłączaj zasilanie przed czyszczeniem lub serwisowaniem.
- Używaj wyłącznie uziemionego gniazdka elektrycznego.
- Nie blokuj dostępu do wtyczki zasilania.
- Dzieci powyżej 6 roku życia mogą korzystać z urządzenia tylko pod nadzorem dorosłych.
Montaż

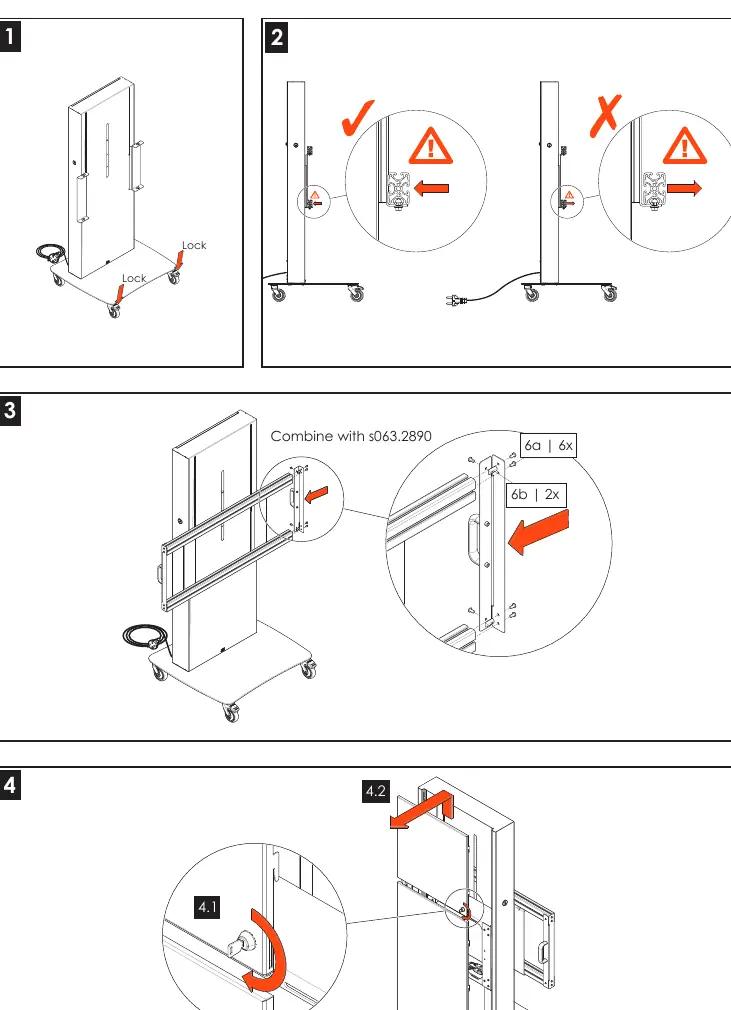

Montaż powinien być przeprowadzony przez wykwalifikowany personel. Upewnij się, że konstrukcja, do której mocowany jest wózek, wytrzyma pięciokrotność łącznej wagi sprzętu. Zabezpiecz wszystkie kable za pomocą dołączonych opasek. Przed montażem ekranu zablokuj hamulce kół.
Obsługa

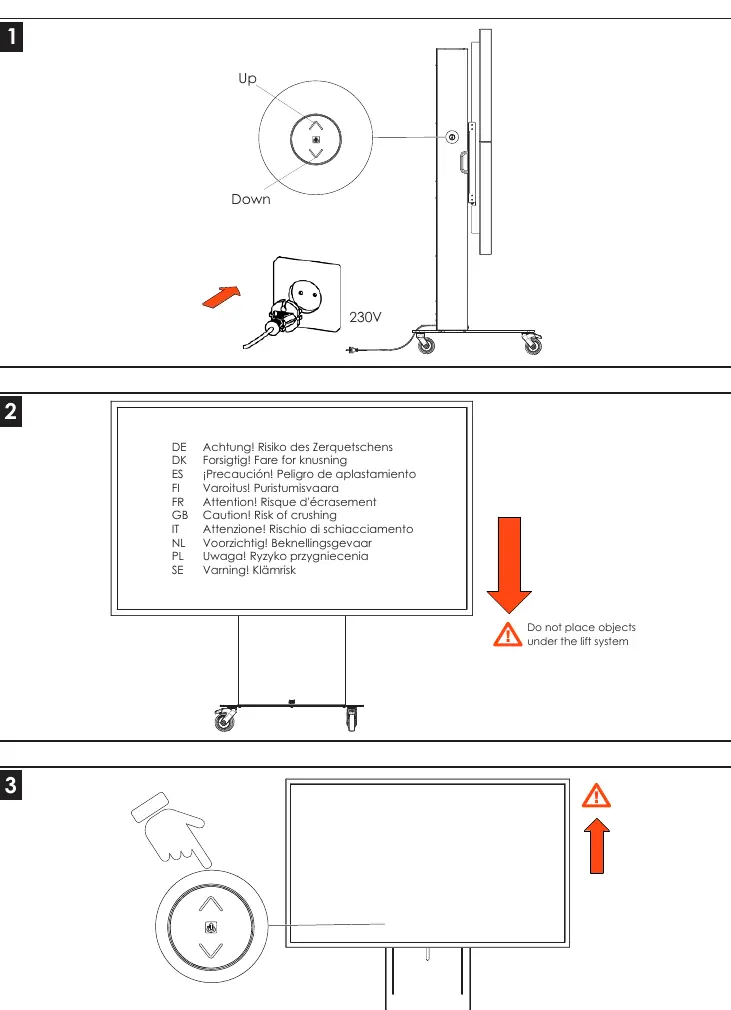

Regulacja wysokości odbywa się za pomocą panelu sterowania. Przed transportem wózka należy odłączyć wtyczkę zasilania, opuścić ekran do najniższej pozycji i odblokować hamulce kół. Zachowaj ostrożność podczas przejeżdżania przez progi.
Resetowanie skrzynki sterowniczej
Jeśli system nie działa poprawnie, wykonaj następujące kroki:
- Sprawdź połączenie pilota ze skrzynką sterowniczą.
- Sprawdź połączenie zasilania ze skrzynką sterowniczą.
- Podłącz wtyczkę zasilania do gniazdka.
- Użyj pilota, aby zjechać do najniższej pozycji.
- Zwolnij przycisk "dół".
- Naciśnij i przytrzymaj przycisk "dół" przez 30 sekund, aby zresetować system.
Dane techniczne
- Maksymalne obciążenie: 100 kg / 220,5 lbs.
- Obsługiwane ekrany: 1x 55-86 cali lub 2x 55-65 cali.
- Zasilanie: 100-240V ~ 50/60Hz.
- Skok regulacji wysokości: 660 mm.
Praktyczna pomoc
Typowe problemy
Wózek nie reaguje na polecenia regulacji wysokości
Sprawdź wszystkie połączenia kablowe (pilot, zasilanie) i wykonaj procedurę resetowania skrzynki sterowniczej (przytrzymanie przycisku dół przez 30s).
Wózek jest niestabilny lub przechyla się
Sprawdź, czy waga ekranu nie przekracza 100 kg oraz czy hamulce kół są zablokowane podczas użytkowania.
Przed użyciem
- Upewnij się, że waga ekranu wraz z akcesoriami nie przekracza 100 kg.
- Sprawdź, czy gniazdko elektryczne jest uziemione.
- Zablokuj hamulce kół przed montażem ekranu.
- Upewnij się, że kable są zabezpieczone i nie blokują ruchu wózka.
- Sprawdź, czy wtyczka zasilania jest łatwo dostępna.
Parametry w praktyce
- Maksymalne obciążenie (100 kg)
- Całkowita waga ekranu i wszystkich zamontowanych akcesoriów nie może przekroczyć tej wartości.
- Cykl pracy (10% / 2 min)
- Silnik wymaga przerwy 50 minut po każdych 2 minutach ciągłej pracy, aby uniknąć przegrzania.
Ilustracje i schematy
- Schemat okablowania RJ45 pokazuje przypisanie kolorów przewodów do pinów wtyczki dla funkcji góra/dół.
- Instrukcja montażu zawiera kroki zabezpieczania kabli opaskami zaciskowymi.
Zgodność modelu
- Wózek obsługuje ekrany o przekątnej 55-86 cali (pojedynczy) lub 55-65 cali (podwójny).
- Wymaga adapterów dla specyficznych modeli ekranów (np. Cisco Webex Board Pro).
