Instrukcja obsługi inwertera solarnego Eco-Worthy 1500W
Szybki przewodnik po instalacji, podłączeniu i obsłudze inwertera solarnego Eco-Worthy 1500W. Sprawdź schematy połączeń, kody błędów i dane techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy inwertera solarnego Eco-Worthy 1500W. Urządzenie łączy funkcje inwertera off-grid DC-AC oraz kontrolera ładowania słonecznego. Przed przystąpieniem do instalacji należy upewnić się, że napięcie akumulatora (kwasowo-ołowiowego lub litowego) wynosi 24V DC.
Instalacja i montaż
Montaż powinien być przeprowadzony przez wykwalifikowany personel. Podczas wyboru miejsca instalacji należy przestrzegać następujących zasad:
- Nie instalować na materiałach łatwopalnych.
- Montować na solidnej ścianie.
- Zapewnić odpowiednią przestrzeń wokół urządzenia dla poprawnej wentylacji i odprowadzania ciepła.
- Temperatura otoczenia powinna mieścić się w zakresie 0-40°C.
- Urządzenie powinno być zamontowane na wysokości wzroku dla łatwego odczytu wyświetlacza.
Podłączenie urządzenia
Wszystkie połączenia muszą być wykonane przez profesjonalistów. Należy używać przewodów o odpowiednim przekroju (zalecane 10AWG dla akumulatora i PV, 14AWG dla wyjścia AC). Kolejność podłączania:
- Podłącz akumulator do inwertera (zwracając uwagę na polaryzację). Zaleca się stosowanie bezpiecznika 100A.
- Podłącz panele PV (zwracając uwagę na polaryzację). Zaleca się stosowanie bezpiecznika DC między panelami a inwerterem.
- Podłącz odbiorniki do wyjścia AC (zalecane zastosowanie wyłącznika AC).
Obsługa i wyświetlacz

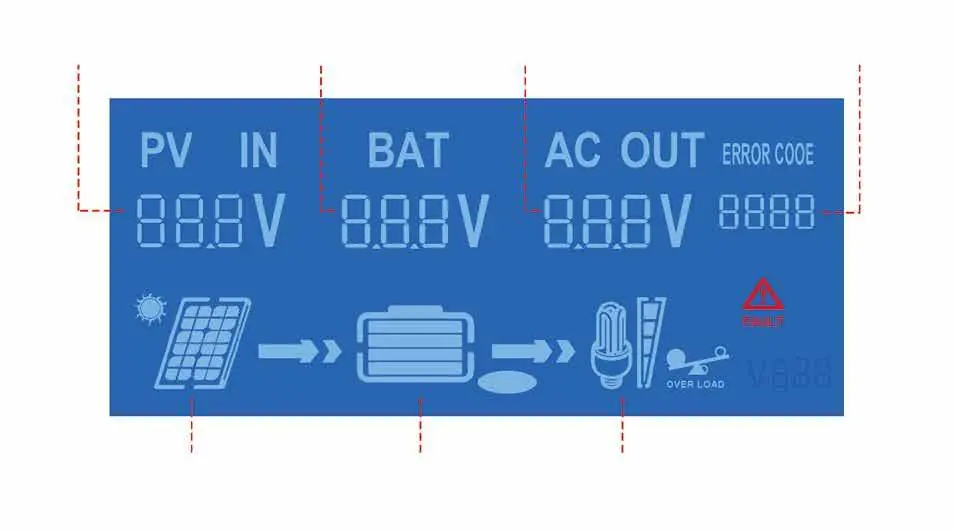

Po poprawnej instalacji, naciśnij przycisk POWER ON/OFF na panelu. Wyświetlacz LCD pokaże napięcie PV, napięcie akumulatora oraz napięcie wyjściowe AC. Ikony na wyświetlaczu informują o przepływie energii, stanie naładowania akumulatora oraz obciążeniu. Migająca ikona akumulatora oznacza napięcie poniżej 22V.
Rozwiązywanie problemów
W przypadku wystąpienia błędu, na wyświetlaczu pojawi się kod błędu. Najczęstsze problemy to:
- Błąd 1 (Battery over-voltage): Napięcie akumulatora przekracza 30V DC.
- Błąd 2 (Battery under-voltage): Zbyt niskie napięcie akumulatora, należy zmniejszyć obciążenie.
- Błąd 3 (Cooling fan over-temperature): Sprawdź warunki chłodzenia i działanie wentylatora.
- Błąd 4 (PV input over-voltage): Napięcie wejściowe PV przekracza 80V DC.
- Błąd 8 (AC output overload): Zbyt duże obciążenie wyjścia AC.
Dane techniczne
- Napięcie akumulatora: 19.5-30V DC
- Moc wyjściowa: 1500W (czysta sinusoida)
- Napięcie wyjściowe: 120VAC, 60Hz
- Moc PV: 800W
- Zakres napięcia PV: 10-80V DC
- Wymiary: 463.5mm x 235mm x 99.6mm
Informacje o producencie
Eco-Worthy
Praktyczna pomoc
Typowe problemy
Błąd 1: Battery over-voltage
Sprawdź, czy napięcie akumulatora nie przekracza 30V DC lub czy nie ma zewnętrznego źródła ładowania.
Błąd 2: Battery under-voltage
Zmniejsz lub wyłącz obciążenie, aby umożliwić naładowanie akumulatora.
Błąd 4: PV input over-voltage
Sprawdź, czy napięcie wejściowe PV nie przekracza 80V DC.
Błąd 8: AC output overload
Zmniejsz moc podłączonych urządzeń (obciążenie).
Przed użyciem
- Sprawdź, czy opakowanie i urządzenie nie są uszkodzone.
- Wybierz miejsce montażu na solidnej, niepalnej ścianie.
- Upewnij się, że temperatura otoczenia wynosi od 0 do 40°C.
- Przygotuj przewody o zalecanych przekrojach (10AWG dla akumulatora/PV, 14AWG dla AC).
- Upewnij się, że posiadasz odpowiednie bezpieczniki/wyłączniki (DC breaker 1 i 2).
Parametry w praktyce
- Napięcie akumulatora
- 19.5-30V DC (musi być 24V nominalnie).
- Moc wyjściowa
- 1500W (znamionowa moc inwertera).
- Zakres napięcia PV
- 10-80V DC (napięcie wejściowe z paneli).
Ilustracje i schematy
- Panel interfejsu: Oznaczenia 1-6 wskazują odpowiednio: 1: BAT+, 2: BAT-, 3-4: AC Output, 5: PV+, 6: PV-.
- Schemat instalacji: Pokazuje połączenie PV -> DC breaker -> Inwerter -> DC breaker -> Akumulator oraz Inwerter -> AC breaker -> Load.
Zgodność modelu
- Urządzenie współpracuje z akumulatorami kwasowo-ołowiowymi lub litowymi 24V.
- Napięcie akumulatora musi być niższe niż 30V DC.
- Całkowite napięcie wejściowe PV musi być niższe niż 75V DC dla poprawnej pracy.
