Instrukcja obsługi ładowarki solarnej ECO-WORTHY 2.5W
Szybki przewodnik po ładowarce solarnej ECO-WORTHY 2.5W. Dowiedz się, jak zamontować panel, podłączyć go do akumulatora pojazdu oraz jak dbać o urządzenie, aby zapewnić optymalne ładowanie podtrzymujące.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ładowarka solarna ECO-WORTHY 2.5W służy do podtrzymywania naładowania akumulatorów 12V w pojazdach. Zapobiega rozładowaniu akumulatora podczas długiego postoju dzięki wbudowanej diodzie blokującej prąd wsteczny. str. 3
Najważniejsze czynności
- Montaż na szybie str. 5, 6
- Podłączenie przez zapalniczkę str. 6
Problemy i rozwiązania
Niskie napięcie
Sprawdź napięcie multimetrem. Jeśli jest o połowę niższe, dioda może być uszkodzona.
str. 7Konserwacja i reset
- Regularne czyszczenie i kontrola połączeń co 6 miesięcy. str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc maksymalna | 2.5W | Wydajność panelu | str. 4 |
| Napięcie robocze | 16.0V | Maksymalne napięcie robocze | str. 4 |
Gdzie szukać w PDF
- Specyfikacja str. 4
- Montaż i podłączenie str. 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ładowarka solarna ECO-WORTHY 2.5W służy do podtrzymywania naładowania akumulatorów w pojazdach, takich jak samochody czy łodzie, zapobiegając ich rozładowaniu podczas długiego postoju. Urządzenie wyposażone jest w wbudowaną diodę, która zapobiega przepływowi prądu wstecznego w nocy.
Montaż
Panel można zamontować wewnątrz pojazdu na przedniej szybie lub na zewnątrz. W zestawie znajdują się dwie duże przyssawki PVC, które służą do mocowania panelu. Należy utrzymywać przyssawki w czystości, aby zapewnić stabilne mocowanie.
Podłączenie
Produkt można podłączyć do akumulatora na dwa sposoby:
- Gniazdo zapalniczki: Podłącz kabel z wtyczką zapalniczki do złącza SAE panelu, a następnie włóż wtyczkę do gniazda zapalniczki w pojeździe. Uwaga: w niektórych pojazdach gniazdo zapalniczki jest odłączane po wyłączeniu zapłonu, co uniemożliwia ładowanie w ten sposób.
- Bezpośrednio do akumulatora: Użyj kabla z zaciskami typu krokodylki, podłączając je bezpośrednio do biegunów akumulatora. Należy unikać odwrotnej polaryzacji.
Konserwacja
Aby zapewnić optymalną wydajność i trwałość panelu:
- Czyść szklaną powierzchnię panelu w razie potrzeby, używając wody, miękkiej gąbki lub szmatki. Można użyć łagodnego, nieściernego środka czyszczącego.
- Co sześć miesięcy sprawdzaj stan połączeń elektrycznych i mechanicznych, upewniając się, że są czyste, bezpieczne i nieuszkodzone.
- Upewnij się, że powierzchnia panelu jest wolna od kurzu, brudu i zanieczyszczeń.
Rozwiązywanie problemów
Jeśli panel nie ładuje akumulatora:
- Niskie napięcie: Sprawdź napięcie obwodu otwartego (Voc) za pomocą multimetru. Jeśli jest znacznie niższe niż oczekiwane, może to wynikać z wysokiej temperatury, słabego nasłonecznienia lub uszkodzonej diody obejściowej.
- Kontrolka: Jeśli kontrolka świeci po odłączeniu od zapalniczki, oznacza to, że panel nadal generuje prąd pod wpływem światła słonecznego. Zgaśnie, gdy panel zostanie umieszczony w ciemnym miejscu.
Dane techniczne
Moc maksymalna wynosi 2.5W. Panel wykorzystuje ogniwa monokrystaliczne. Maksymalne napięcie robocze to 16.0V, a prąd roboczy 0.156A. Zakres temperatury pracy wynosi od -20 do 60 stopni Celsjusza.
Informacje o producencie
Eco-Worthy
Praktyczna pomoc
Typowe problemy
Kontrolka świeci po odłączeniu panelu
Panel nadal generuje prąd, jeśli jest wystawiony na światło słoneczne. Kontrolka zgaśnie po umieszczeniu panelu w ciemnym miejscu.
Brak ładowania przez gniazdo zapalniczki
W niektórych pojazdach obwód gniazda zapalniczki jest odcinany po wyłączeniu zapłonu. W takim przypadku ta metoda ładowania nie zadziała.
Niskie napięcie wyjściowe
Sprawdź, czy panel jest w pełnym słońcu. Jeśli napięcie jest o połowę niższe od znamionowego, może to oznaczać uszkodzoną diodę obejściową.
Przed użyciem
- Sprawdź, czy panel nie jest zasłonięty (unikaj cienia)
- Wyczyść przyssawki przed montażem
- Upewnij się, że gniazdo zapalniczki w pojeździe jest aktywne przy wyłączonym zapłonie (jeśli używasz tej metody)
- Sprawdź stan połączeń elektrycznych co 6 miesięcy
Parametry w praktyce
- Moc maksymalna (2.5W)
- Wydajność panelu w optymalnych warunkach nasłonecznienia.
- Napięcie obwodu otwartego (19.2V)
- Napięcie panelu bez podłączonego obciążenia.
- Zakres temperatur (-20~60°C)
- Dopuszczalne warunki otoczenia dla pracy urządzenia.
Ilustracje i schematy

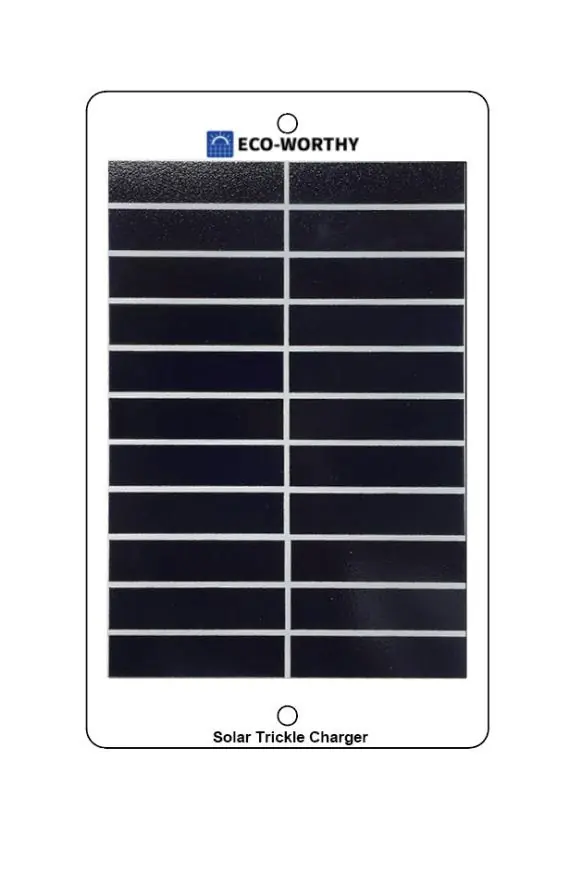

- Schemat montażowy pokazuje wymiary panelu i rozmieszczenie otworów montażowych.
- Instrukcja zawiera zdjęcia pokazujące podłączenie przez gniazdo zapalniczki oraz bezpośrednio do akumulatora za pomocą krokodylków.
Zgodność modelu
- Produkt przeznaczony do akumulatorów 12V.
- Wymaga bezpośredniego nasłonecznienia do poprawnej pracy.
