Instrukcja obsługi dwuosiowego trackera solarnego ECO-WORTHY
Kompletny przewodnik instalacji i obsługi dwuosiowego trackera solarnego ECO-WORTHY. Dowiedz się, jak zamontować konstrukcję, podłączyć sterownik, czujniki oraz panele słoneczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dwuosiowy tracker solarny ECO-WORTHY to system montażowy dla 4-6 paneli słonecznych, który automatycznie ustawia je w stronę słońca w celu zwiększenia wydajności energetycznej. Wymaga zasilania 12V i montażu na stabilnym podłożu. str. 1, 3
Najważniejsze czynności
- Montaż słupa głównego str. 5
- Podłączenie sterownika str. 8
Pierwsze uruchomienie
- Podłącz akumulator 12V do czwartego portu sterownika. str. 8
Konserwacja i reset
- System powinien być regularnie sprawdzany pod kątem zużycia lub korozji komponentów. str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pojemność | 4-6 paneli | Maksymalnie 4 panele po 200W | str. 10 |
Gdzie szukać w PDF
- Instrukcja montażu str. 5, 6, 7, 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Dwuosiowy tracker solarny ECO-WORTHY służy do automatycznego ustawiania paneli słonecznych w stronę słońca, co zwiększa absorpcję promieniowania i produkcję energii elektrycznej. Przed przystąpieniem do montażu należy upewnić się, że powierzchnia montażowa jest wystarczająco wytrzymała, aby utrzymać ciężar konstrukcji wraz z panelami. System wymaga regularnych przeglądów pod kątem zużycia lub korozji komponentów.
Opis urządzenia
System jest przeznaczony do montażu 4-6 paneli słonecznych. W skład zestawu wchodzą: główny słup, drążki montażowe, drążki napędowe, sterownik, czujnik nasłonecznienia, czujnik prędkości wiatru oraz niezbędne elementy złączne (śruby, nakrętki, zaciski).
Instrukcja montażu
- Montaż słupa głównego: Słup posiada oznaczenia kierunków (S, N, W, E). Należy go zamontować na stabilnym podłożu, używając wiertarki udarowej (wiertło 12mm, głębokość 55mm) i śrub rozporowych M10x60.
- Montaż drążków: Zamontuj drążki białe (B, C, D, E) zgodnie z instrukcją, używając odpowiednich zawleczek (M14x90, M10x50) i śrub (M8x90, M10x100).
- Instalacja napędów: Zamontuj podstawy drążków napędowych na słupie i drążku B, a następnie zainstaluj siłowniki napędowe.
- Montaż drążków montażowych: Przymocuj drążki G-1 do G-4 do konstrukcji za pomocą śrub M10x60.

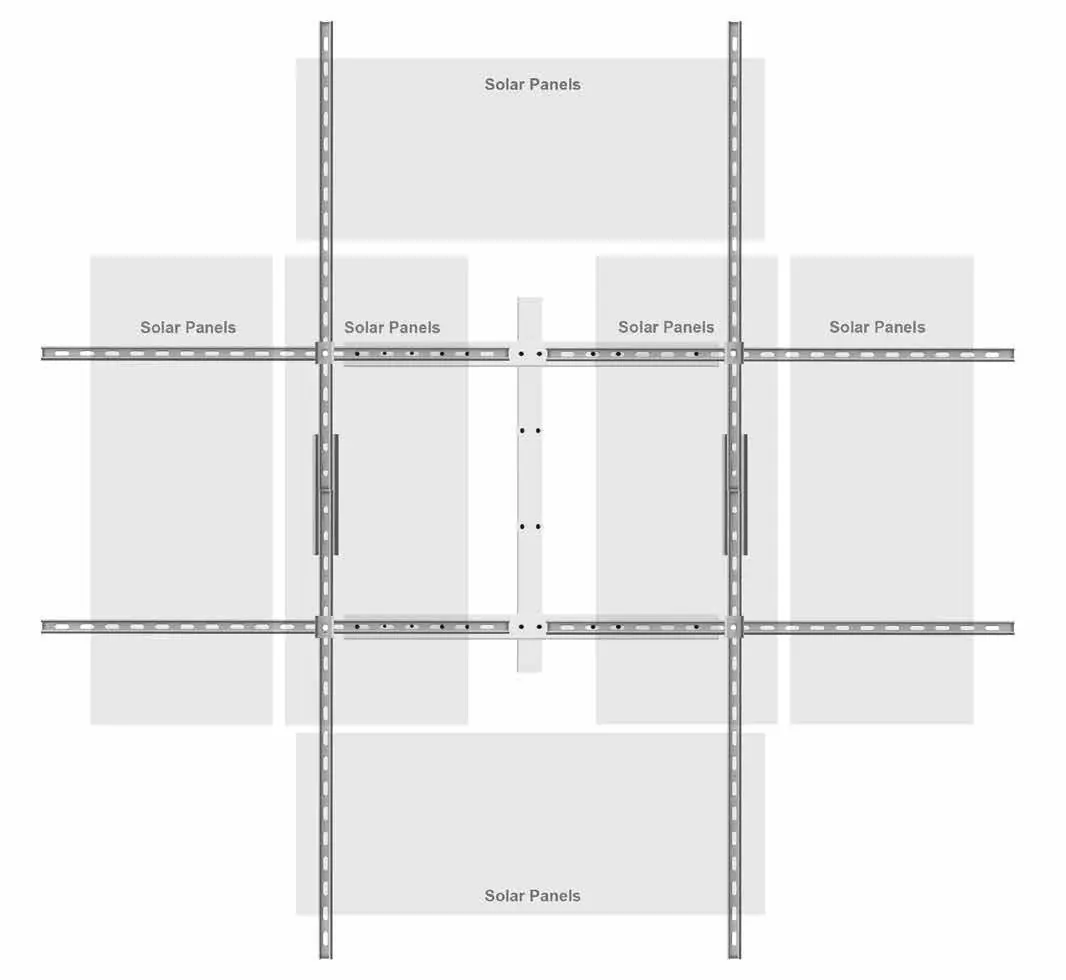

- Montaż paneli: Użyj dołączonych zacisków (środkowych i bocznych), aby przymocować panele słoneczne do konstrukcji.

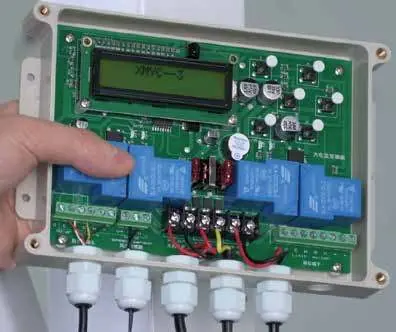

Podłączenie elektryczne
Sterownik wymaga zasilania z akumulatora 12V. Po otwarciu obudowy sterownika należy podłączyć:
- Kable siłowników napędowych do odpowiednich portów (trzeci i piąty).
- Czujnik prędkości wiatru do drugiego portu (zgodnie z oznaczeniami G i IN).
- Akumulator 12V do czwartego portu.
Czujniki
Czujnik nasłonecznienia należy zamontować na górnym prawym rogu konstrukcji, aby zapewnić prawidłowe wykrywanie wschodu słońca. Czujnik prędkości wiatru powinien być umieszczony w miejscu o dobrej wentylacji, bez przeszkód blokujących wiatr.
Wsparcie techniczne
W przypadku problemów technicznych, których nie można rozwiązać za pomocą instrukcji, należy skontaktować się z obsługą klienta ECO-WORTHY pod numerem telefonu US 1-866-939-8222, UK +44 20 7570 0328 lub adresem e-mail [email protected].
Informacje o producencie
Eco-Worthy
Praktyczna pomoc
Typowe problemy
Tracker nie reaguje na zmiany nasłonecznienia
Sprawdź, czy czujnik nasłonecznienia jest poprawnie zamontowany w prawym górnym rogu i czy nie jest zasłonięty.
Siłowniki nie poruszają się
Sprawdź połączenia kabli w sterowniku oraz czy akumulator 12V jest naładowany i poprawnie podłączony do czwartego portu.
Konstrukcja jest niestabilna
Upewnij się, że wszystkie śruby i zawleczki zostały dokręcone. Sprawdź, czy słup główny jest solidnie zakotwiczony w podłożu.
Przed użyciem
- Sprawdź, czy powierzchnia montażowa wytrzyma ciężar trackera i paneli.
- Przygotuj wiertarkę udarową z wiertłem 12mm.
- Upewnij się, że posiadasz akumulator 12V do zasilania sterownika.
- Sprawdź, czy wszystkie elementy z zestawu są obecne zgodnie z listą części.
- Upewnij się, że masz odpowiednie narzędzia (śrubokręt, klucze).
Parametry w praktyce
- Pojemność paneli
- Konstrukcja obsługuje 4-6 paneli słonecznych (maksymalnie 4x200W).
- Wymiary drążków poprzecznych
- Długość 2900mm, szerokość 1000mm.
Ilustracje i schematy

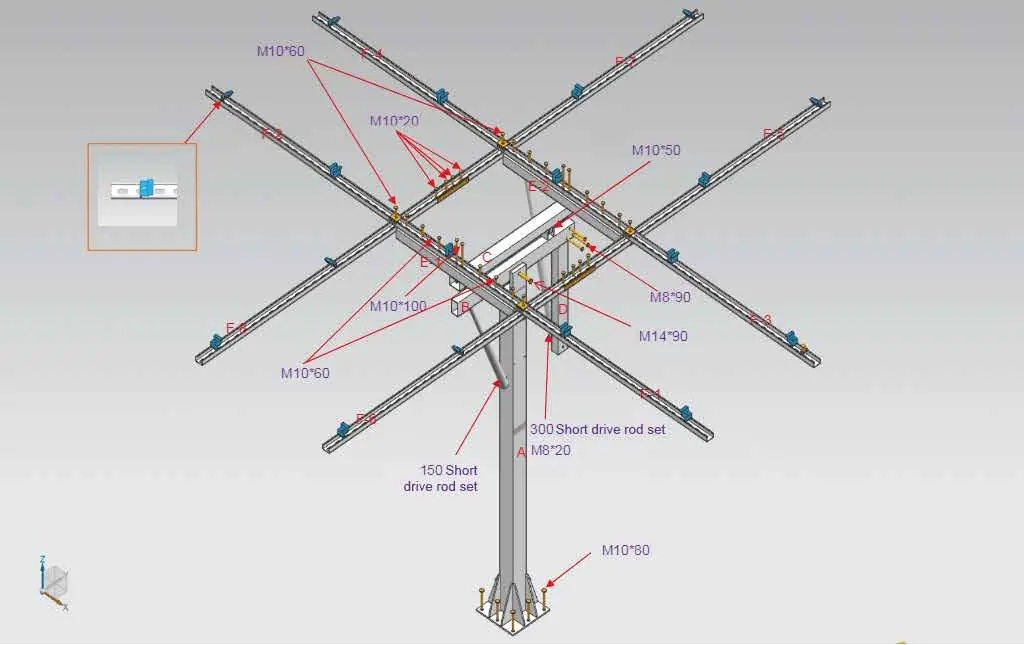

- Schemat montażu pokazuje rozmieszczenie drążków (A, B, C, D, E) oraz punkty mocowania śrub.
- Schemat połączeń sterownika wskazuje porty dla siłowników, czujników i zasilania.
Zgodność modelu
- System przeznaczony do montażu 4-6 paneli słonecznych.
- Wymaga zasilania 12V DC.
