Instrukcja obsługi monitora akumulatora Eco-Worthy 200A
Szybki przewodnik po obsłudze i konfiguracji monitora akumulatora Eco-Worthy 200A. Dowiedz się, jak poprawnie podłączyć czujnik, skalibrować pojemność oraz skonfigurować tryby pracy urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby uruchomić monitor, należy przeprowadzić główne przewody akumulatora przez pierścień czujnika. Następnie należy wyzerować pojemność (rozładowanie + przycisk w dół) i naładować akumulator do pełna, aby urządzenie skalibrowało się automatycznie. str. 1, 2
Najważniejsze czynności
- Zerowanie pojemności str. 2
- Ustawienie pojemności w trybie ręcznym str. 2
Pierwsze uruchomienie
- Podłączenie czujnika str. 2
- Kalibracja pełnego naładowania str. 2
Problemy i rozwiązania
Monitor pokazuje odwrotne natężenie
Obróć pierścień czujnika.
str. 2Konserwacja i reset
- Reset do ustawień fabrycznych str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 9-100V | Zakres pomiarowy napięcia | str. 2 |
| Natężenie | 0-150A | Zakres pomiarowy natężenia | str. 2 |
Gdzie szukać w PDF
- Strona tytułowa i schematy str. 1
- Obsługa i parametry str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Monitor akumulatora Eco-Worthy 200A to profesjonalny miernik typu coulomb, który automatycznie wykrywa parametry takie jak napięcie, natężenie, moc i pojemność. Urządzenie posiada dwa tryby pracy: automatyczny (zalecany dla większości użytkowników) oraz ręczny (dla zaawansowanych użytkowników wymagających precyzyjnych ustawień).
Instalacja i podłączenie
Kluczowym elementem instalacji jest poprawne przeprowadzenie przewodów przez pierścień czujnika:
- Przełóż główne przewody dodatnie (lub ujemne) przez pierścień czujnika.
- Upewnij się, że wszystkie obwody ładowania i rozładowania przechodzą przez czujnik.
- Po podłączeniu sprawdź wskazania na monitorze: podczas ładowania natężenie powinno być dodatnie, a podczas rozładowania ujemne. Jeśli jest odwrotnie, obróć pierścień czujnika.
Obsługa i tryby pracy
Tryb automatyczny (Auto-mode)
Jest to tryb zalecany dla większości użytkowników:
- Podłącz przewody zgodnie ze schematem.
- Rozładuj akumulator do zera.
- Naciśnij i przytrzymaj przycisk „▼” przez 3 sekundy, aby wyzerować pojemność.
- Naładuj akumulator do pełna. Monitor automatycznie wykryje pełną pojemność. Jeśli nie, naciśnij i przytrzymaj przycisk „▲” przez 3 sekundy podczas ładowania.
Tryb ręczny (Manual-mode)
Przeznaczony dla profesjonalistów wymagających wysokiej dokładności:
- Naciśnij i przytrzymaj przycisk ustawień przez 3 sekundy, aby wejść do menu.
- Ustaw parametry 11CA (rzeczywista pojemność akumulatora) oraz 12FV (napięcie pełnego naładowania).
- Po ustawieniu wartości, naładuj akumulator do pełna, aby monitor zaczął poprawnie pracować.
Ustawienia menu
Urządzenie posiada 14 obiektów ustawień (01ZV - 14DF), które pozwalają na konfigurację alarmów (napięcia, natężenia, temperatury) oraz kalibrację wskazań (fine-tuning). Dostęp do ustawień jest możliwy, gdy blokada menu (13LK) jest wyłączona.
Rozwiązywanie problemów
- Brak wzrostu pojemności podczas ładowania: Prawdopodobnie przewody nie przechodzą przez pierścień czujnika. Sprawdź instalację.
- Niezerowe natężenie przy braku obciążenia: Może wynikać z temperatury lub starzenia się komponentów. Użyj funkcji 09CZ, aby wyzerować natężenie.
- Błędne wskazania: Upewnij się, że czujnik jest skierowany w odpowiednią stronę.
Informacje o producencie
Eco-Worthy
Praktyczna pomoc
Typowe problemy
Monitor pokazuje ujemne natężenie podczas ładowania
Czujnik jest zamontowany odwrotnie. Obróć pierścień czujnika o 180 stopni.
Pojemność nie rośnie podczas ładowania
Główne przewody nie przechodzą przez pierścień czujnika. Upewnij się, że wszystkie obwody ładowania i rozładowania przechodzą przez czujnik.
Natężenie nie wynosi 0 przy pustym akumulatorze
Skorzystaj z ustawienia 09CZ w menu, aby ręcznie wyzerować natężenie.
Przed użyciem
- Sprawdź poprawność podłączenia przewodów przez pierścień czujnika.
- Rozładuj akumulator do zera przed pierwszym użyciem.
- Wyzeruj pojemność monitora (długie naciśnięcie przycisku w dół).
- Naładuj akumulator do pełna, aby skalibrować urządzenie.
Parametry w praktyce
- Test Voltage Range
- Zakres pomiarowy napięcia: 9-100V.
- Test Current Range
- Zakres pomiarowy natężenia: 0-150A.
Ilustracje i schematy

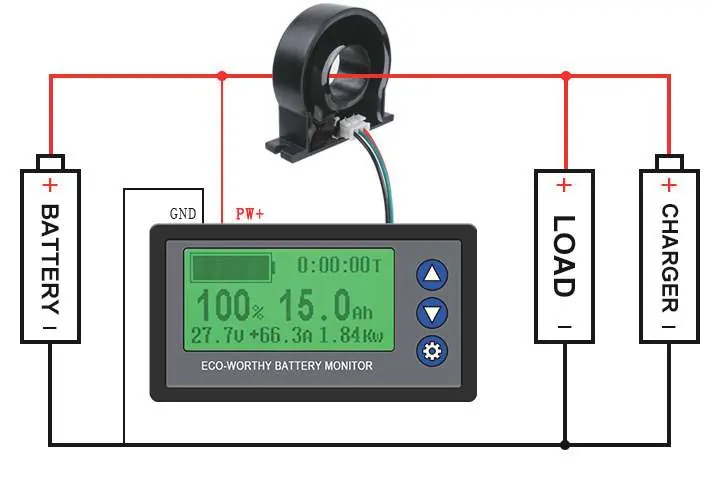

- Schemat pokazuje poprawne połączenie: przewody akumulatora muszą przechodzić przez pierścień czujnika, zanim trafią do odbiorników (LOAD) i ładowarki (CHARGER).
Zgodność modelu
- Obsługiwane typy akumulatorów: kwasowo-ołowiowe, litowo-jonowe, litowo-żelazowo-fosforanowe (LiFePO4), Ni-MH.
