Instrukcja obsługi generatora EcoFlow Smart Generator
Pobierz instrukcję obsługi generatora EcoFlow Smart Generator EFG100. Dowiedz się, jak uruchomić urządzenie, przeprowadzić konserwację, rozwiązywać problemy i bezpiecznie korzystać z generatora.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby uruchomić generator EcoFlow Smart Generator, ustaw zawór odpowietrznika paliwa oraz włącznik silnika w pozycji ON, a następnie użyj przycisku Electric Start lub pociągnij linkę rozrusznika. str. 13
Najważniejsze czynności
- Uruchamianie generatora str. 13
- Wymiana oleju silnikowego str. 20
- Czyszczenie filtra powietrza str. 20
Pierwsze uruchomienie
- Napełnij zbiornik olejem silnikowym (SAE SJ 10W-40, 0,38 l) i podłącz wewnętrzny akumulator przed pierwszym uruchomieniem. str. 11
Problemy i rozwiązania
Generator nie startuje (Fuel system)
Sprawdź zawór paliwa, włącznik silnika, poziom paliwa lub jakość paliwa.
str. 24
Brak wyjścia zasilania (AC/DC overload)
Usuń problematyczne obciążenie, wyłącz i uruchom ponownie.
str. 24Konserwacja i reset
- Wymiana oleju: pierwsze 20h, potem co 50h lub 3 miesiące. str. 18
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc znamionowa | 1800 W | Moc ciągła (szczytowa 1900 W) | str. 25 |
| Napięcie | 230 V | Napięcie wyjściowe | str. 25 |
Gdzie szukać w PDF
- Safety Guidelines str. 5, 6
- Quick Start str. 7, 8, 9, 10
- Maintenance str. 18, 19, 20, 21
- Troubleshooting str. 24
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Generator EcoFlow Smart Generator (model EFG100) to inwerterowy generator benzynowy. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi tlenku węgla (CO). Generatora nie wolno używać w pomieszczeniach zamkniętych. Przed pierwszym uruchomieniem konieczne jest napełnienie zbiornika olejem silnikowym oraz podłączenie wewnętrznego akumulatora.
Opis urządzenia
Generator wyposażony jest w panel sterowania z ekranem LCD, włącznik silnika, linkę rozrusznika, wlew paliwa z odpowietrznikiem oraz porty wyjściowe AC i DC. Szczegółowy opis elementów znajduje się w sekcji 2.1 instrukcji.
Przygotowanie do pracy
- Paliwo: Używaj benzyny bezołowiowej. Pojemność zbiornika wynosi 4 litry. Nie przepełniaj zbiornika.
- Olej silnikowy: Przed pierwszym uruchomieniem wlej olej SAE SJ 10W-40 (pojemność 0,38 l). Nie przechylaj generatora podczas wlewania.
- Akumulator: Aby korzystać z elektrycznego rozruchu, należy otworzyć pokrywę serwisową i podłączyć przewody akumulatora.
Uruchamianie i obsługa
Uruchamianie:
- Ustaw zawór odpowietrznika paliwa w pozycji ON.
- Ustaw włącznik silnika w pozycji ON.
- Użyj przycisku Electric Start (przytrzymaj 2 sekundy) lub pociągnij linkę rozrusznika.
Wyłączanie: Wyłącz wszystkie urządzenia elektryczne, a następnie użyj włącznika silnika lub przycisku Electric Start. Po ostygnięciu zamknij zawór paliwa.
Konserwacja i serwisowanie
- Wymiana oleju: Należy przeprowadzać regularnie zgodnie z harmonogramem. Rozgrzej silnik przed wymianą, aby olej łatwiej spłynął.
- Filtr powietrza: Czyść element piankowy w wodzie z mydłem lub rozpuszczalniku niepalnym, wysusz i nasącz niewielką ilością oleju.
- Świeca zapłonowa: Sprawdzaj regularnie, usuwaj nagar, wymieniaj jeśli jest zużyta. Szczelina powinna wynosić 0,6–0,8 mm.
- Filtr paliwa: Czyść sitko filtra paliwa w razie potrzeby.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź: czy zawór paliwa jest otwarty, czy włącznik silnika jest w pozycji ON, czy w zbiorniku jest paliwo oraz czy poziom oleju jest wystarczający. W przypadku błędów na wyświetlaczu (np. przeciążenie, przegrzanie) sprawdź obciążenie lub wloty powietrza.
Dane techniczne
Generator posiada moc znamionową 1800 W (szczytowa 1900 W), napięcie 230 V, częstotliwość 50 Hz. Waga urządzenia wynosi 29,3 kg.
Informacje o producencie
EcoFlow
Praktyczna pomoc
Typowe problemy
Generator nie uruchamia się
Sprawdź, czy zawór paliwa jest otwarty, włącznik silnika w pozycji ON, czy w zbiorniku jest paliwo oraz czy akumulator jest podłączony.
Brak wyjścia zasilania (AC/DC)
Sprawdź, czy nie wystąpiło przeciążenie (AC/DC overload). Odłącz urządzenia, wyłącz i włącz generator ponownie.
Kontrolka ostrzegawcza oleju świeci
Poziom oleju jest zbyt niski. Dolej zalecany olej silnikowy.
Błąd komunikacji
Jeśli generator jest podłączony do DELTA Max/Pro, naciśnij przycisk, aby wybudzić urządzenie.
Przed użyciem
- Sprawdź poziom paliwa w zbiorniku.
- Sprawdź poziom oleju silnikowego (użyj bagnetu).
- Upewnij się, że akumulator jest podłączony.
- Sprawdź, czy wloty powietrza nie są zablokowane.
- Upewnij się, że generator stoi na płaskim podłożu.
- Sprawdź, czy świeca zapłonowa jest poprawnie osadzona.
Parametry w praktyce
- Moc znamionowa
- 1800 W (maksymalna moc ciągła).
- Pojemność zbiornika paliwa
- 4 litry (1,06 galona).
- Pojemność oleju
- 0,38 litra (0,1 galona).
- Poziom hałasu
- 56–67 dB w odległości 7 metrów przy pełnym obciążeniu.
Ilustracje i schematy

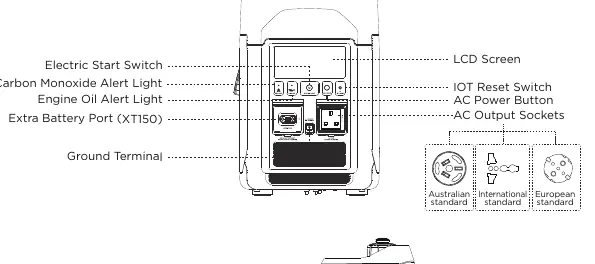

- Panel sterowania: zawiera włącznik elektryczny, wskaźniki ostrzegawcze (CO, olej), porty wyjściowe AC i porty baterii.
- Wnętrze: dostęp do filtra powietrza, świecy zapłonowej i bagnetu oleju po zdjęciu pokrywy serwisowej.
Zgodność modelu

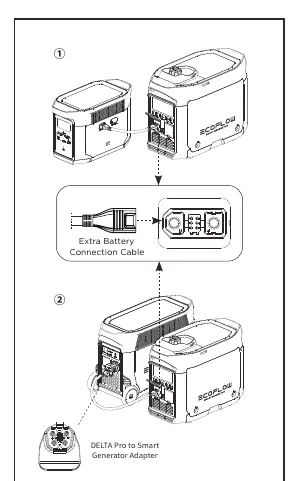

- Kompatybilny z EcoFlow DELTA Max i DELTA Pro.
- Wymaga dedykowanego adaptera przy podłączaniu do DELTA Pro.
