Instrukcja instalacji EcoFlow Smart Gateway (200A)

Kompletny przewodnik instalacji i konfiguracji EcoFlow Smart Gateway (200A). Dowiedz się, jak zamontować urządzenie, wykonać okablowanie, podłączyć systemy zasilania oraz skonfigurować aplikację EcoFlow.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • EcoFlow Smart Gateway (200A) to panel sterowania zasilaniem przeznaczony do użytku domowego, umożliwiający integrację sieci, generatorów i systemów bateryjnych EcoFlow. str. 6

Najważniejsze czynności

  • Montaż panelu str. 7, 8
  • Okablowanie str. 10, 14

Pierwsze uruchomienie

  • Pobierz aplikację EcoFlow, utwórz konto, dodaj system i skonfiguruj sieć (Wi-Fi lub Ethernet). str. 17

Problemy i rozwiązania

Błąd przekaźnika (kod 2005)

Wykonaj reset przekaźników zgodnie z instrukcją.

str. 16

Konserwacja i reset

  • W przypadku błędu 2005, użyj dźwigni resetowania przekaźników wewnątrz panelu. str. 16

Dane techniczne

Parametr Wartość Znaczenie Strony
Wymiary 905 x 385 x 188 mm Wymiary fizyczne urządzenia str. 6

Gdzie szukać w PDF

  • Specyfikacja techniczna str. 6
  • Instrukcja montażu str. 7, 8
  • Okablowanie str. 10, 14
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

EcoFlow Smart Gateway (200A) to zaawansowany panel sterowania zasilaniem przeznaczony do użytku domowego. Instrukcja zawiera kluczowe wytyczne dotyczące bezpieczeństwa, montażu, okablowania oraz konfiguracji systemu. Uwaga: Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami elektrycznymi. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie.

Opis urządzenia

Urządzenie składa się z modułów głównego wyłącznika, wyłączników odgałęźnych, modułu komunikacyjnego oraz anteny. Obudowa posiada stopień ochrony NEMA 3R, co pozwala na montaż wewnątrz i na zewnątrz budynków.

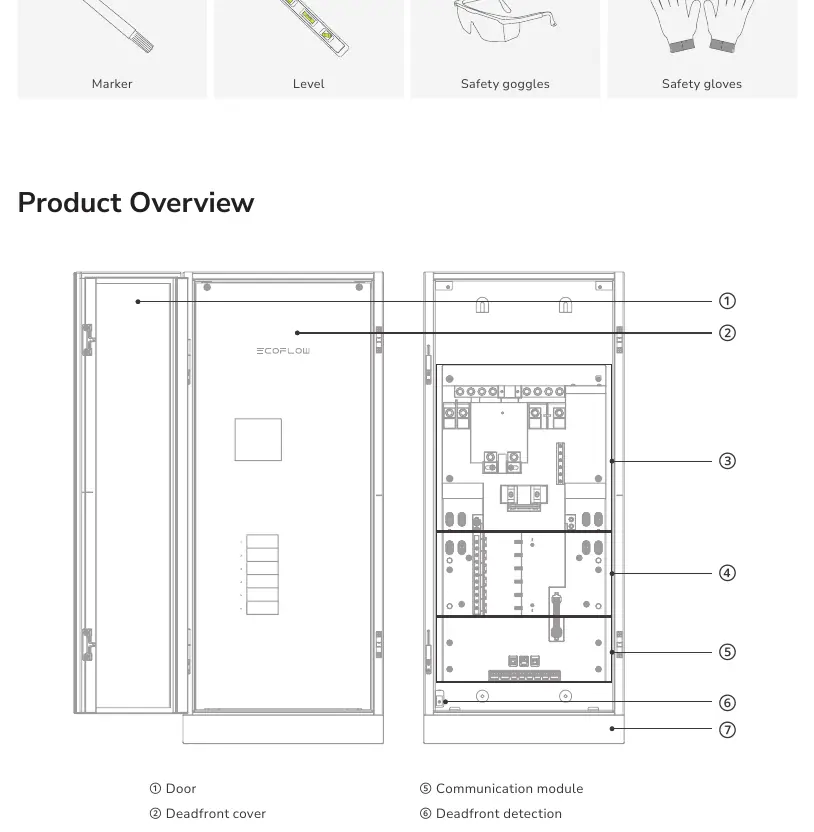

Schemat budowy urządzenia
Schemat budowy urządzenia

Montaż

Panel jest przeznaczony do montażu powierzchniowego. Należy zachować odpowiedni odstęp (1,5 cala) od strony zawiasów drzwi, aby umożliwić ich otwarcie pod kątem 90 stopni. Montaż odbywa się poprzez zaznaczenie punktów, nawiercenie otworów i przykręcenie panelu do ściany.

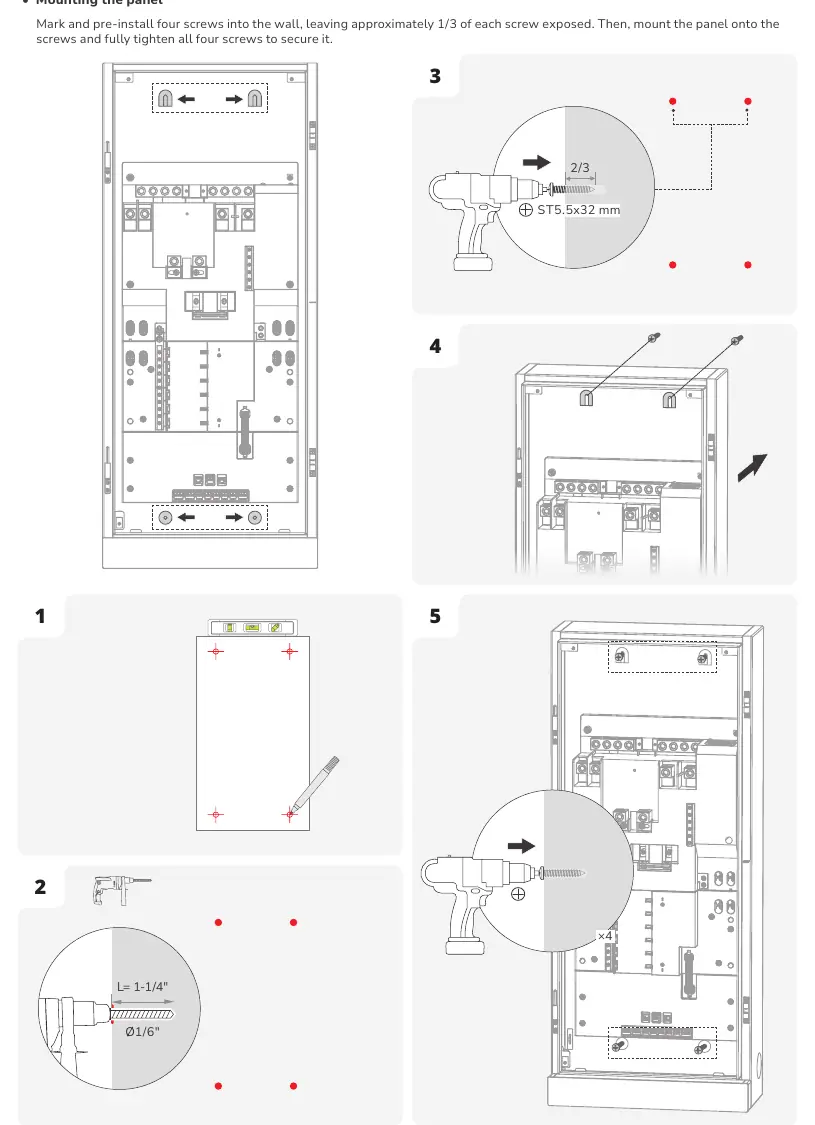

Kroki montażu panelu
Kroki montażu panelu

Okablowanie

Instrukcja zawiera szczegółowe tabele momentów dokręcania dla poszczególnych zacisków (L1, L2, N, GND). Należy używać przewodów o odpowiednim przekroju (miedź lub aluminium) zgodnie z tabelą specyfikacji. Przed podłączeniem należy upewnić się, że wszystkie wyłączniki są w pozycji OFF.

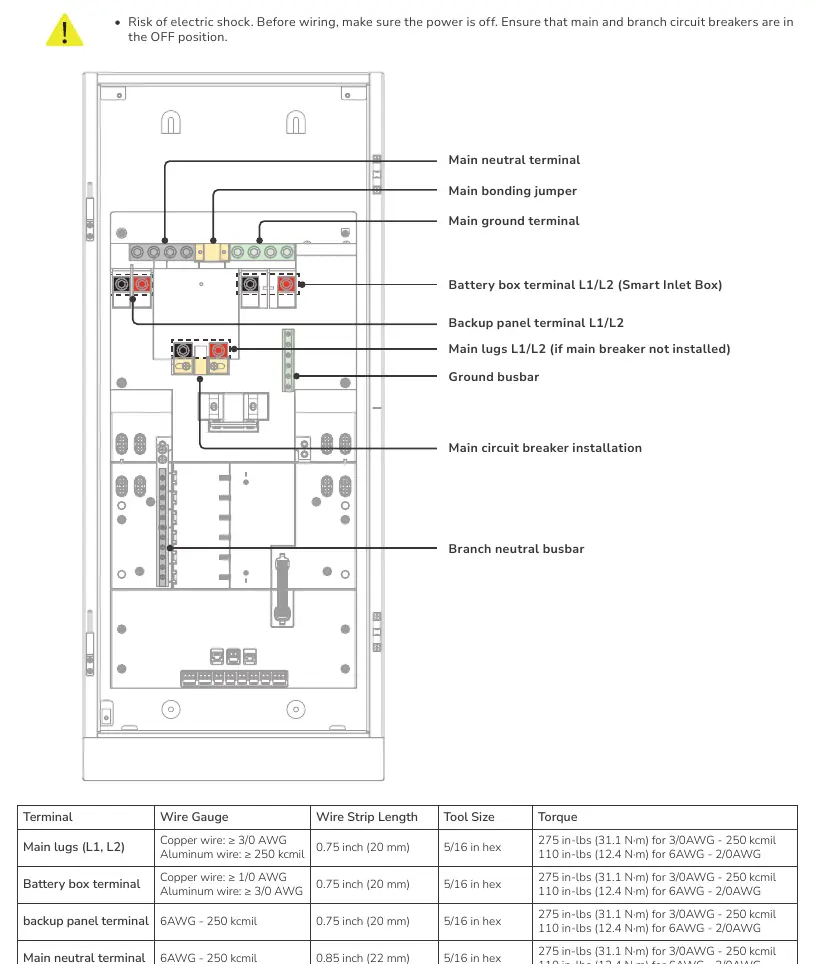

Schemat zacisków
Schemat zacisków

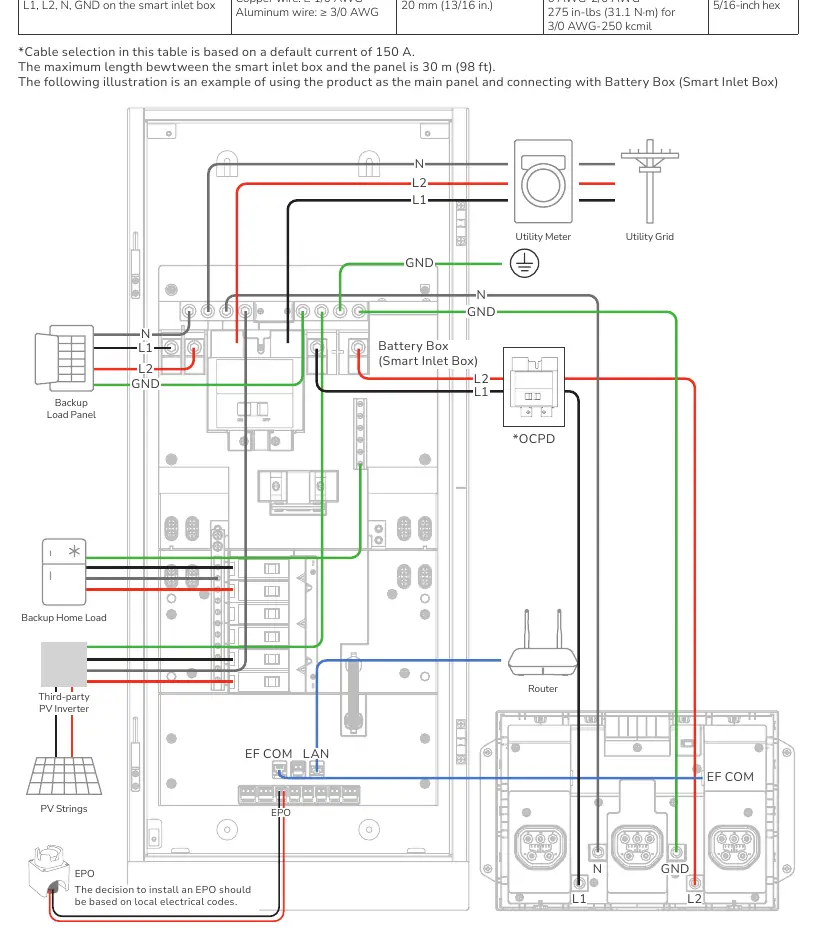

Schemat połączeń systemu
Schemat połączeń systemu

Komunikacja i uruchomienie

System komunikuje się poprzez Bluetooth, WLAN, Ethernet, CAN lub RS485. Konfiguracja odbywa się za pomocą aplikacji EcoFlow, która prowadzi użytkownika przez proces dodawania systemu, ustawiania parametrów sieciowych oraz aktualizacji oprogramowania układowego.

Rozwiązywanie problemów

W przypadku wystąpienia błędu głównego przekaźnika (kod 2005), instrukcja opisuje procedurę ręcznego resetowania przekaźników. Wszelkie inne błędy należy diagnozować za pomocą aplikacji EcoFlow.

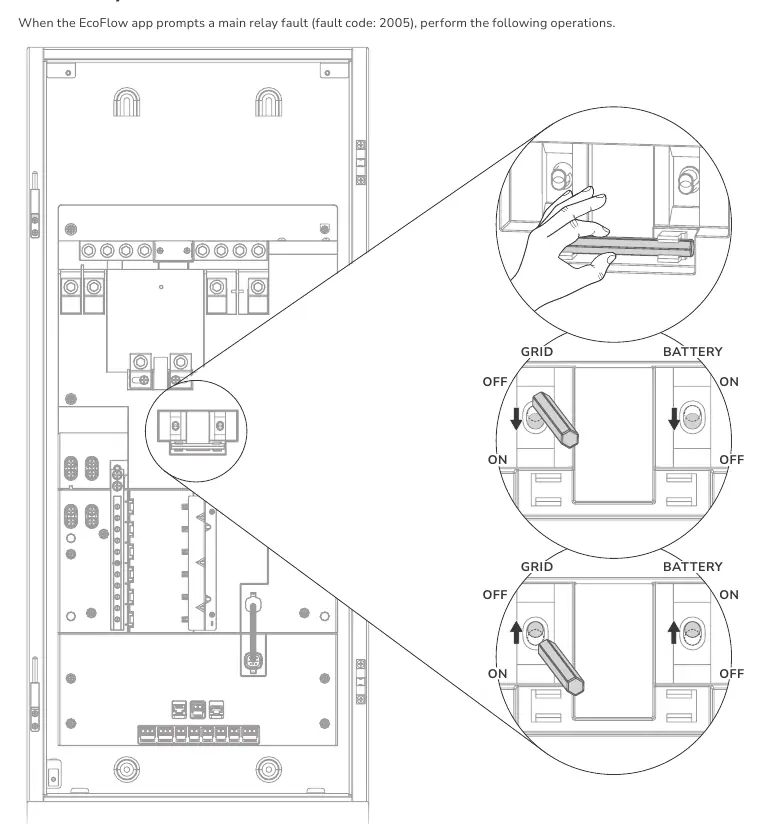

Resetowanie przekaźników
Resetowanie przekaźników

Kompatybilność wyłączników

Urządzenie jest kompatybilne z wybranymi wyłącznikami głównymi i odgałęźnymi marek Eaton, Square D, Siemens oraz GE. Szczegółowe typy i numery katalogowe znajdują się w sekcji kompatybilności w instrukcji.

Informacje o producencie

EcoFlow

Profil marki

Praktyczna pomoc

Typowe problemy

Błąd głównego przekaźnika (kod 2005)

Wykonaj procedurę resetowania przekaźników opisaną w instrukcji.

Brak wykrycia napięcia sieci

Sprawdź połączenia i stan wyłączników głównych.

Błąd komunikacji z aplikacją

Sprawdź połączenie sieciowe (Wi-Fi/Ethernet) i upewnij się, że system jest w trybie parowania.

Przed użyciem

  • Wyłącz zasilanie przed przystąpieniem do prac.
  • Użyj odpowiednich środków ochrony indywidualnej (PPE).
  • Sprawdź, czy wyłączniki główne i odgałęźne są w pozycji OFF.
  • Upewnij się, że miejsce montażu jest suche i zabezpieczone przed zalaniem.
  • Sprawdź, czy wszystkie etykiety ostrzegawcze są widoczne po instalacji.

Ilustracje i schematy

  • Schemat okablowania pokazuje połączenia między siecią, licznikiem, panelem głównym, EcoFlow Smart Gateway i systemem bateryjnym.
  • Rysunki montażowe przedstawiają sposób mocowania panelu do ściany za pomocą czterech śrub.

Zgodność modelu

  • Produkt wymaga wyłączników typu plug-in.
  • Kompatybilny z wyłącznikami Eaton, Square D, Siemens i GE (szczegóły w tabelach kompatybilności).
