Instrukcja obsługi przenośnego panelu słonecznego EcoFlow 160W
Szybki przewodnik po przenośnym panelu słonecznym EcoFlow 160W. Dowiedz się, jak prawidłowo rozkładać panel, ustawiać kąt nachylenia, łączyć panele szeregowo lub równolegle oraz dbać o urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przenośny panel słoneczny EcoFlow 160W to urządzenie o wysokiej wydajności, zaprojektowane do współpracy ze stacjami zasilania EcoFlow oraz innymi kompatybilnymi urządzeniami. Panel posiada klasę szczelności IP68, co oznacza odporność na warunki atmosferyczne, jednak nie należy go zanurzać w wodzie. Kluczowym elementem poprawnej pracy jest ustawienie panelu pod kątem 90 stopni do promieni słonecznych przy użyciu wbudowanego wskaźnika kąta.
Opis urządzenia i elementy zestawu

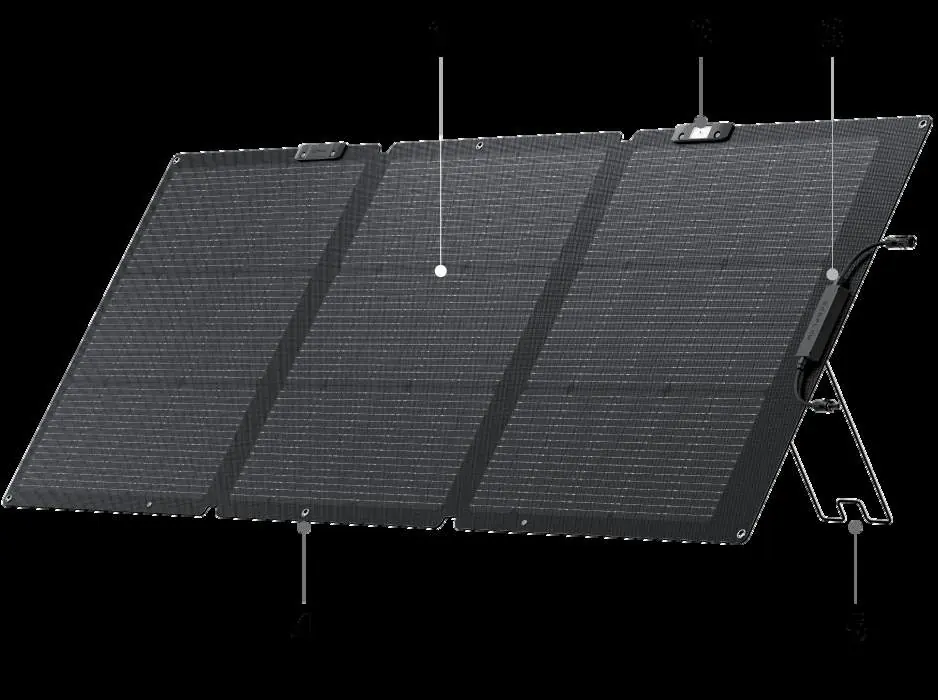

W skład zestawu wchodzi panel słoneczny, etui transportowe oraz kabel ładujący solar-XT60i. Panel wyposażony jest w moduł fotowoltaiczny, wskaźnik kąta nachylenia, puszkę przyłączeniową z kablem wyjściowym oraz otwory montażowe o średnicy 8 mm, umożliwiające zamocowanie panelu za pomocą opasek lub haków.
Pierwsze uruchomienie i ustawienie

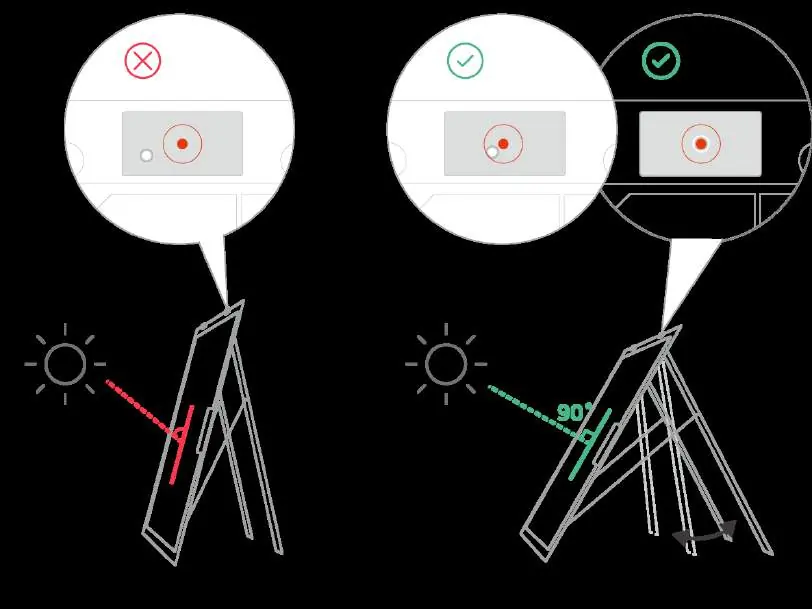

Aby rozpocząć pracę, wyjmij panel z etui i rozłóż go na płaskiej powierzchni. Rozłóż wspornik (podpórkę) przed rozłożeniem samego panelu, aby ułatwić proces. Skieruj puszkę przyłączeniową w stronę słońca. Użyj wskaźnika kąta (solar angle guide) – cień rzucany przez czarną kropkę powinien znajdować się w centrum czerwonego okręgu, co oznacza optymalny kąt 90 stopni i najwyższą wydajność.
Łączenie paneli (szeregowe i równoległe)
Panele można łączyć w celu zwiększenia mocy wyjściowej:
- Łączenie szeregowe: Napięcie sumuje się, prąd pozostaje taki sam jak w pojedynczym panelu. Jest to zalecane przy łączeniu ze stacjami zasilania.
- Łączenie równoległe: Prąd sumuje się, napięcie pozostaje takie same jak w pojedynczym panelu. Wymaga to użycia kabla do łączenia równoległego.
Zawsze upewnij się, że parametry elektryczne (napięcie i prąd) całego układu mieszczą się w zakresie wejściowym podłączonego urządzenia.
Optymalizacja mocy
Aby uzyskać maksymalną moc, unikaj zacienienia panelu przez kurz, liście lub inne obiekty. Regularnie sprawdzaj pozycję panelu względem słońca w ciągu dnia, aby utrzymać cień wskaźnika w centrum okręgu.
Konserwacja i przechowywanie
Do czyszczenia powierzchni panelu używaj miękkiej szmatki zwilżonej czystą wodą. Nie używaj detergentów ani nie myj złączy fotowoltaicznych. Przed długotrwałym przechowywaniem odłącz kabel, złóż panel i umieść go w etui. Unikaj przechowywania w wilgotnym środowisku.
Bezpieczeństwo
Nie używaj panelu w pobliżu otwartego ognia, materiałów wybuchowych ani substancji żrących. Nie przebijaj panelu ostrymi narzędziami i nie stawiaj na nim ciężkich przedmiotów. W przypadku zamoczenia złączy, wytrzyj je do sucha przed użyciem.
Informacje o producencie
EcoFlow
Praktyczna pomoc
Typowe problemy
Panel nie generuje mocy.
Sprawdź, czy połączenia są poprawne i mocno dociśnięte. Upewnij się, że warunki nasłonecznienia są odpowiednie (brak chmur, cienia) i że panel jest ustawiony pod optymalnym kątem.
Panel zamókł podczas deszczu.
Panel posiada klasę IP68. Jeśli woda dostała się do złączy, należy je natychmiast wytrzeć do sucha szmatką. Nie zanurzaj panelu w wodzie.
Przed użyciem
- Rozłóż panel na płaskiej powierzchni.
- Ustaw panel pod kątem 90 stopni do słońca, używając wskaźnika kąta.
- Sprawdź, czy złącza są czyste i suche.
- Upewnij się, że parametry wyjściowe panelu są zgodne z wejściem urządzenia.
- Podłącz kabel do stacji zasilania przed wystawieniem na pełne słońce.
Parametry w praktyce
- Open Circuit Voltage
- 21.3V - napięcie panelu bez obciążenia.
- Short Circuit Current
- 9.1A - prąd płynący przy zwarciu wyjść panelu.
- Recommended Ambient Temperature
- -20°C do 85°C - zakres temperatur pracy urządzenia.
Ilustracje i schematy
- Wskaźnik kąta (solar angle guide) pomaga ustawić panel pod optymalnym kątem 90 stopni do słońca.
- Schematy połączeń szeregowych i równoległych pokazują, jak łączyć wiele paneli dla uzyskania wyższej mocy.
Zgodność modelu
- Kompatybilny z większością stacji zasilania EcoFlow.
- Przy łączeniu z urządzeniami innych firm upewnij się, że parametry elektryczne (napięcie i prąd) są zgodne z wymaganiami urządzenia.
