Instrukcja obsługi drukarki 3D Elegoo Saturn 4 Ultra 16K

Szybki przewodnik po drukarce 3D Elegoo Saturn 4 Ultra 16K. Dowiedz się, jak skonfigurować urządzenie, przygotować wydruk, korzystać z oprogramowania Chitu Box oraz dbać o konserwację drukarki.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Elegoo Saturn 4 Ultra 16K to drukarka 3D typu MSLA. Instrukcja obejmuje konfigurację, obsługę oprogramowania Chitu Box, proces drukowania oraz konserwację. str. 1, 7, 8

Najważniejsze czynności

Przygotowanie do druku str. 8
Konfiguracja oprogramowania str. 9, 10

Pierwsze uruchomienie

Włóż platformę roboczą, zabezpiecz uchwytem, wlej żywicę i uruchom drukarkę. str. 8

Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Z-axis friction noise

Apply lubricant grease to the lead screw.

str. 14

Konserwacja i reset

Regularnie czyść zbiornik, platformę roboczą i smaruj oś Z. str. 14

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
XY Resolution	1924um (115205120)	Rozdzielczość wydruku	str. 7
Power	24V 6A	Zasilanie	str. 7

Gdzie szukać w PDF

Packing List str. 4
Printer Introduction str. 5, 6
Tech Specs str. 7

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

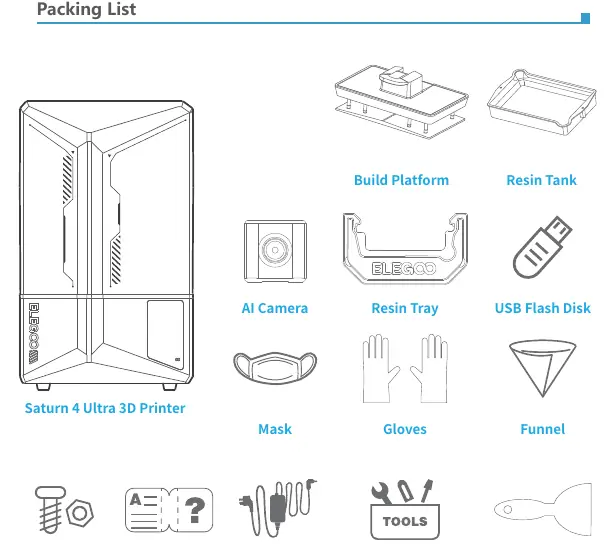

Strona 4

Strona 5

Najważniejsze informacje z instrukcji

Drukarka 3D Elegoo Saturn 4 Ultra 16K to zaawansowane urządzenie typu MSLA. Przed rozpoczęciem pracy należy zapoznać się z zasadami bezpieczeństwa: trzymać urządzenie z dala od dzieci, używać maski i rękawic podczas kontaktu z żywicą oraz zapewnić odpowiednią wentylację pomieszczenia. Drukarka wymaga środowiska suchego, wolnego od kurzu i bezpośredniego nasłonecznienia.

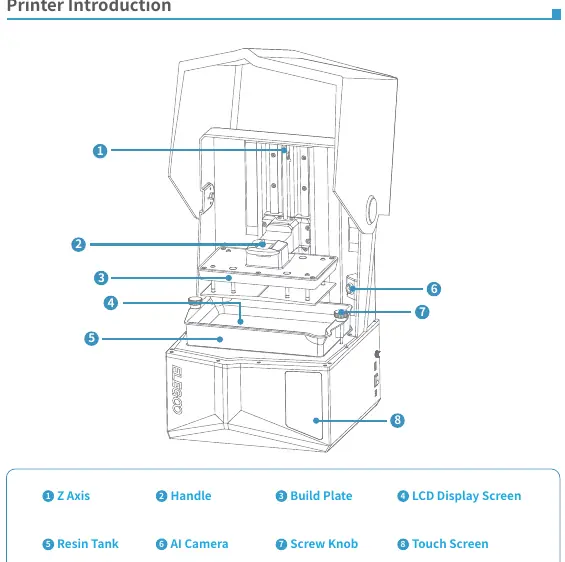

Opis urządzenia

Główne elementy drukarki to:

Oś Z
Uchwyt platformy roboczej
Platforma robocza (Build Plate)
Ekran LCD
Zbiornik na żywicę (Resin Tank)
Kamera AI
Ekran dotykowy
Pokrywa anty-UV

Przygotowanie do druku

Proces przygotowania obejmuje:

Włożenie platformy roboczej do bloku łączącego i zabezpieczenie jej uchwytem.
Wlanie żywicy do zbiornika (poziom nie mniejszy niż 1/3 objętości, ale nieprzekraczający linii MAX).
Uruchomienie drukarki – urządzenie wykonuje automatyczny test przed rozpoczęciem drukowania.
Nałożenie pokrywy anty-UV.
Wybór modelu do druku z poziomu oprogramowania.

Oprogramowanie i konfiguracja

Drukarka współpracuje z oprogramowaniem Chitu Box. Należy zainstalować oprogramowanie, zaimportować plik modelu (.stl) i skonfigurować parametry:

Wysokość warstwy: zalecane 0.05mm (zakres 0.01-0.2mm).
Czas naświetlania: domyślnie 2.5 sekundy.
Czas naświetlania warstw początkowych: domyślnie 35 sekund.
Liczba warstw początkowych: domyślnie 5.

Zarządzanie siecią

Drukarka posiada moduł WiFi. Po połączeniu z siecią można korzystać z "Network Management Center" w oprogramowaniu Chitu Box, co pozwala na zdalne sterowanie drukarką i podgląd z kamery AI.

Konserwacja

Aby zapewnić długą żywotność urządzenia:

Czyść zbiornik na żywicę przed zmianą koloru żywicy.
Czyść platformę roboczą alkoholem lub ręcznikami papierowymi przed i po druku.
Smaruj śrubę pociągową osi Z co 2-3 miesiące, jeśli pojawia się tarcie.
Jeśli nie używasz drukarki przez ponad 48 godzin, przelej żywicę z powrotem do butelki.
Ekran LCD ma żywotność około 2000+ godzin; w razie problemów z naświetlaniem należy go wymienić.

Praktyczna pomoc

Typowe problemy

Z-axis wydaje dźwięki tarcia

Nałóż smar na śrubę pociągową osi Z.

Nieudany wydruk

Wyczyść zbiornik z resztek utwardzonej żywicy i wymień żywicę.

Uszkodzona folia w zbiorniku

Wymień folię (release film), jeśli jest porysowana lub straciła elastyczność.

Przed użyciem

Sprawdź, czy zestaw akcesoriów jest kompletny.
Upewnij się, że drukarka stoi w suchym, wentylowanym miejscu.
Załóż maskę i rękawice ochronne.
Sprawdź poziom żywicy (min. 1/3 zbiornika, max do linii MAX).
Upewnij się, że platforma robocza jest poprawnie zamocowana.

Pokaż więcej Pokaż mniej

Parametry w praktyce

XY Resolution: Rozdzielczość wydruku 19*24um (11520*5120).
Layer Thickness: Grubość warstwy, regulowana w zakresie 0.01-0.2mm.
Power Requirements: Zasilanie 100-240V 50/60 Hz, wyjście 24V 6A.

Ilustracje i schematy

Schemat przedstawia kluczowe części: oś Z, platformę roboczą, zbiornik na żywicę, ekran LCD i kamerę AI.
Tylny panel zawiera włącznik, gniazdo zasilania, port USB i port rozszerzeń.

Zgodność modelu

Wymagane oprogramowanie: Chitu Box.
Do mycia modeli używaj alkoholu etylowego lub izopropylowego o stężeniu 95% lub wyższym (chyba że używasz żywicy zmywalnej wodą).
