Instrukcja obsługi termostatu ELKO One Matter 16A
Szybki przewodnik po termostacie ELKO One Matter 16A. Dowiedz się, jak zainstalować urządzenie, podłączyć czujnik podłogowy, skonfigurować tryby pracy i korzystać z funkcji Matter.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Termostat ELKO One Matter 16A służy do sterowania elektrycznym ogrzewaniem podłogowym lub grzejnikami. Jest kompatybilny ze standardem Matter i wymaga instalacji przez wykwalifikowanego elektryka. str. 1
Najważniejsze czynności
- Montaż urządzenia str. 1
- Konfiguracja czujnika podłogowego str. 1
Pierwsze uruchomienie
- Zeskanuj kod QR z urządzenia, aby dodać je do sieci Matter. str. 1
Problemy i rozwiązania
Nieprawidłowe działanie czujnika
Sprawdź ustawienie typu czujnika w menu 51.
str. 1Konserwacja i reset
- Przywracanie ustawień fabrycznych (menu 99) str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 230 V AC | Napięcie zasilania | str. 1 |
| Maks. obciążenie | 16 A | Maksymalne obciążenie rezystancyjne | str. 1 |
Gdzie szukać w PDF
- Instrukcja instalacji i dane techniczne str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Termostat ELKO One Matter 16A jest przeznaczony do sterowania elektrycznym ogrzewaniem podłogowym, grzejnikami elektrycznymi, zaworami zmotoryzowanymi lub pompami obiegowymi. Urządzenie jest kompatybilne ze standardem Matter, co umożliwia integrację z systemami inteligentnego domu. Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami elektrycznymi.

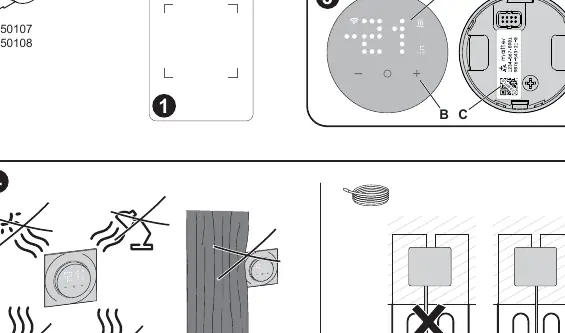

Instalacja i montaż
Wybór miejsca montażu ma kluczowe znaczenie dla dokładności pomiaru temperatury:
- Zalecana wysokość montażu: 1 do 1,5 m nad podłogą.
- Unikaj montażu w pobliżu okien, drzwi, otworów wentylacyjnych oraz nad źródłami ciepła (grzejniki).
- Nie zakrywaj termostatu zasłonami i unikaj bezpośredniego nasłonecznienia.
- W przypadku montażu w ścianie szczelinowej należy odpowiednio uszczelnić puszkę instalacyjną, aby zapobiec wpływowi przeciągów na czujnik.
Montaż czujnika podłogowego:
- Umieść czujnik w środku pętli ogrzewania podłogowego.
- Kabel czujnika powinien znajdować się w rurce z tworzywa sztucznego o średnicy wewnętrznej min. 16 mm.
- Zabezpiecz koniec rurki taśmą, pozostawiając mały otwór na wypadek kondensacji wody.
- Unikaj ostrych zagięć rurki, które utrudniają wprowadzenie kabla.

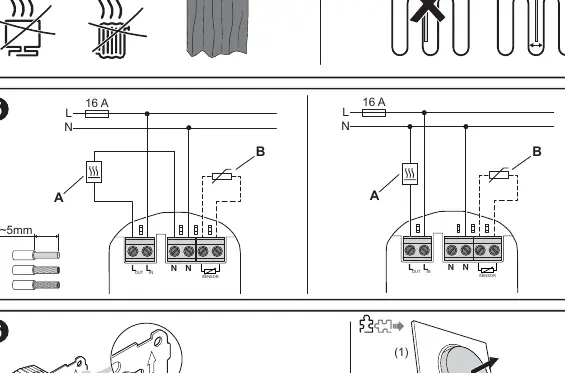

Podłączenie elektryczne
Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie. Termostat wymaga przewodu neutralnego. Podłączenie obejmuje zasilanie (L, N) oraz opcjonalnie czujnik podłogowy (SENSOR). Szczegółowe schematy połączeń znajdują się w sekcji 4 i 5 instrukcji.
Konfiguracja i tryby pracy
Termostat posiada wbudowane profile (P1-P4) ułatwiające konfigurację:
- P1: Olejowy kocioł/pompa ciepła (sterowanie pokojowe).
- P2: Sterowanie pokojowe (tylko czujnik wewnętrzny).
- P3: Sterowanie pokojowe z ograniczeniem temperatury podłogi (czujnik wewnętrzny i zewnętrzny).
- P4: Sterowanie podłogowe (tylko czujnik zewnętrzny).
Ustawienia zaawansowane (poziom instalatora 2) pozwalają na wybór typu czujnika podłogowego (2k, 10k, 12k, 15k, 33k, 47k) oraz metody sterowania (PWM lub 2-punktowa).
Dane techniczne
- Napięcie znamionowe: 230 V AC, 50 Hz
- Maksymalne obciążenie: 16 A (3680 W)
- Stopień ochrony: IP21
- Łączność: Wi-Fi IEEE 802.11 b/g/n 2,4 GHz
- Zakres temperatury pracy: 0 do 40 °C
Praktyczna pomoc
Typowe problemy
Błąd odczytu temperatury podłogi
Sprawdź, czy typ czujnika w menu 51 odpowiada zainstalowanemu modelowi (2k, 10k, 12k, 15k, 33k, 47k).
Termostat nie łączy się z siecią Matter
Upewnij się, że używasz poprawnego kodu QR do konfiguracji i że sieć Wi-Fi działa w paśmie 2,4 GHz.
Przed użyciem
- Upewnij się, że instalację wykonał wykwalifikowany elektryk.
- Sprawdź, czy czujnik podłogowy jest umieszczony w rurce ochronnej.
- Zapisz kod QR do konfiguracji Matter w bezpiecznym miejscu.
- Sprawdź, czy typ czujnika podłogowego jest poprawnie ustawiony w menu instalatora.
Ilustracje i schematy
- Schemat 4: Podłączenie zasilania i czujnika podłogowego.
- Schemat 5: Szczegółowe połączenia zacisków L, N oraz SENSOR.
Zgodność modelu
- Wymaga hubu kompatybilnego z Matter.
- Obsługuje szeroki zakres czujników podłogowych (2k-47k).
