Instrukcja montażu zestawu 2 stref Atlantic 1746-FR

Profesjonalna instrukcja montażu i podłączenia zestawu 2 stref Atlantic 1746-FR dla systemów Hysae Hybrid Gaz. Zawiera szczegółowe schematy hydrauliczne, elektryczne oraz wytyczne dotyczące konfiguracji cyrkulatora.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Zestaw 2 stref Atlantic 1746-FR służy do zarządzania dwoma obiegami grzewczymi w systemach Hysae Hybrid Gaz. Instrukcja obejmuje montaż hydrauliczny, podłączenia elektryczne karty AVS 55 oraz konfigurację cyrkulatora. str. 1, 5, 7

Najważniejsze czynności

  • Montaż hydrauliczny str. 5
  • Podłączenia elektryczne str. 7, 8
  • Konfiguracja cyrkulatora str. 10, 11

Problemy i rozwiązania

Dioda czerwona (stała)

Błąd krytyczny, wymiana cyrkulatora

str. 11
Dioda migająca czerwono/zielono

Tryb alertu (suchobieg, przeciążenie)

str. 11

Dane techniczne

Parametr Wartość Znaczenie Strony
Moc 95 W Pobór mocy str. 2
Ciśnienie max 3 bar Maksymalne ciśnienie pracy str. 2

Gdzie szukać w PDF

  • Prezentacja materiału str. 2
  • Montaż hydrauliczny str. 5
  • Podłączenia elektryczne str. 7, 8
  • Części zamienne str. 12
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Wymiary zestawu (fig. 1) Strona 2 Schemat organów urządzenia (fig. 4) Strona 5 Schemat połączeń elektrycznych (fig. 7) Strona 8

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu i konfiguracji zestawu 2 stref (kod 074702) przeznaczonego do systemów grzewczych Hysae Hybrid Gaz. Dokument jest przeznaczony dla profesjonalnych instalatorów. Przed przystąpieniem do prac należy sprawdzić kompletność dostawy oraz upewnić się, że zasilanie elektryczne jest odłączone.

Wymiary zestawu (fig. 1)
Wymiary zestawu (fig. 1)

Montaż i instalacja hydrauliczna

Zestaw należy zamontować na płaskiej i wytrzymałej ścianie. Instalacja hydrauliczna musi być wykonana zgodnie z obowiązującymi przepisami:

Schemat organów urządzenia (fig. 4)
Schemat organów urządzenia (fig. 4)
  • Zastosuj złączki typu union i zawory odcinające dla ułatwienia demontażu.
  • Zadbaj o szczelność połączeń (uszczelki, taśma teflonowa lub pakuły).
  • Moment dokręcania: 15 do 35 Nm.
  • W przypadku montażu odmulacza (pot à boue), należy go umieścić na powrocie między jednostką Hysae a zestawem 2 stref.

Podłączenia elektryczne

Prace elektryczne mogą być wykonywane wyłącznie po zakończeniu montażu mechanicznego i hydraulicznego. Kluczowe kroki:

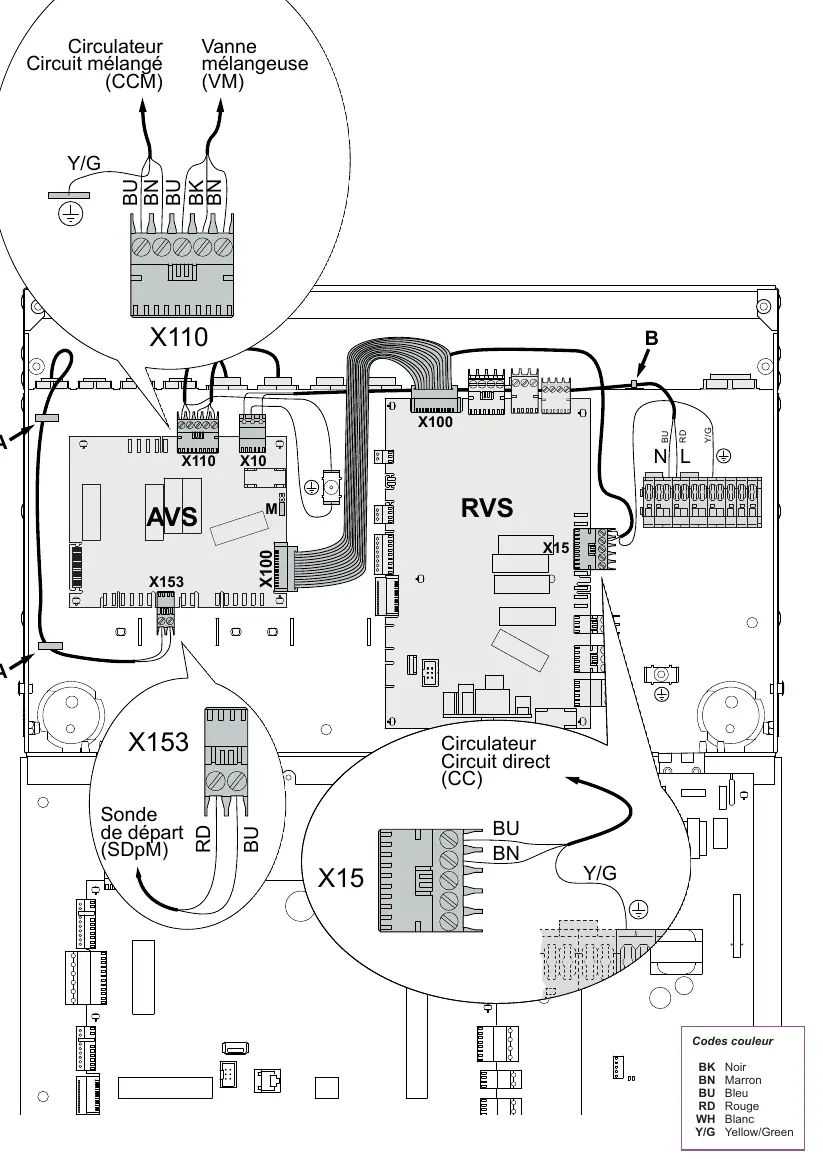

Schemat połączeń elektrycznych (fig. 7)
Schemat połączeń elektrycznych (fig. 7)
  • Zainstaluj kartę AVS 55 przy użyciu dostarczonych klipsów.
  • Podłącz sondę zasilania (SDpM) do złącza X153 na karcie AVS.
  • Połącz kartę RVS z kartą AVS za pomocą taśmy (złącze X100).
  • Podłącz cyrkulator obiegu bezpośredniego (CC) do złącza X15 na karcie RVS oraz uziemienie do listwy zasilającej Hysae.
  • Podłącz cyrkulator obiegu mieszanego (CCM) do złącza X110 na karcie AVS.
  • Podłącz zawór mieszający (VM) do zacisków Y1, Y2, N na złączu X110 karty AVS.
  • Podłącz zasilanie karty AVS do listwy zasilającej Hysae (czerwony do 9-L, niebieski do 10-N).

Konfiguracja cyrkulatora

Cyrkulator posiada różne tryby pracy, które można ustawić w zależności od typu instalacji:

  • Pression variable (Pression variable): Zalecane dla instalacji z grzejnikami (głowice termostatyczne).
  • Pression constante (Pression constante): Zalecane dla ogrzewania podłogowego.
  • Vitesse constante (Vitesse constante): Zalecane dla instalacji wymagających stałego przepływu.

Ustawienia domyślne to: Pression constante, prędkość I.

Rozwiązywanie problemów

Stan pracy cyrkulatora jest sygnalizowany diodą LED:

  • Brak światła: Brak zasilania.
  • Zielone światło: Normalna praca.
  • Migające zielone/czerwone: Tryb alertu (suchobieg, przeciążenie, zanieczyszczenia).
  • Migające czerwone: Błąd zewnętrzny (napięcie, zablokowana pompa).
  • Czerwone światło: Błąd krytyczny, wymagana wymiana urządzenia.

Praktyczna pomoc

Typowe problemy

Dioda cyrkulatora miga na czerwono/zielono

Tryb alertu: sprawdź czy nie występuje suchobieg, przeciążenie silnika lub zanieczyszczenia w wodzie.

Dioda cyrkulatora świeci na czerwono

Błąd krytyczny: urządzenie wymaga wymiany.

Dioda cyrkulatora miga na czerwono

Błąd zewnętrzny: sprawdź napięcie zasilania i czy pompa nie jest zablokowana mechanicznie.

Przed użyciem

  • Sprawdź kompletność zestawu po rozpakowaniu.
  • Upewnij się, że ściana montażowa jest płaska i wytrzymała.
  • Wyłącz główne zasilanie elektryczne przed pracami.
  • Zastosuj odpowiednie uszczelnienia hydrauliczne.
  • Sprawdź poprawność podłączenia uziemienia.

Parametry w praktyce

Puissance absorbée
Pobór mocy: 95 W
Pression maxi
Maksymalne ciśnienie robocze: 3 bar

Ilustracje i schematy

  • Fig. 4: Schemat organów urządzenia i legenda komponentów.
  • Fig. 7: Szczegółowy schemat połączeń elektrycznych kart AVS i RVS.
  • Fig. 15: Instrukcja ustawiania trybów pracy cyrkulatora.

Zgodność modelu

  • Zestaw przeznaczony do systemów Hysae Hybrid Gaz.
  • Wymaga instalacji karty AVS 55 (w zestawie).
