Instrukcja obsługi termostatu Emerson 1F75P-21PR

Szybki przewodnik po instalacji, konfiguracji i obsłudze termostatu Emerson 1F75P-21PR. Dowiedz się, jak podłączyć urządzenie, zaprogramować harmonogram i rozwiązać typowe problemy.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Termostat Emerson 1F75P-21PR to programowalne urządzenie do systemów PTAC. Instrukcja obejmuje montaż, konfigurację menu instalatora oraz programowanie harmonogramu. str. 1

Najważniejsze czynności

Dostęp do menu instalatora str. 3
Resetowanie termostatu str. 8

Pierwsze uruchomienie

Podłączenie przewodów str. 2

Problemy i rozwiązania

Brak reakcji

Reset przez wyjęcie baterii na 2 minuty

str. 8

Konserwacja i reset

Reset do ustawień fabrycznych str. 8

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Napięcie	20-30 VAC	Zasilanie	str. 1

Gdzie szukać w PDF

Instalacja i okablowanie str. 2
Menu instalatora str. 3, 4
Rozwiązywanie problemów str. 7, 8

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 2

Strona 3

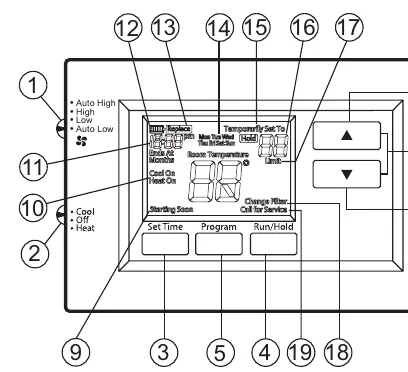

Strona 5

Najważniejsze informacje z instrukcji

Termostat Emerson 1F75P-21PR to programowalne urządzenie przeznaczone do systemów PTAC. Instrukcja zawiera wytyczne dotyczące montażu, konfiguracji zaawansowanej (menu instalatora) oraz codziennej obsługi. Urządzenie wymaga zasilania 24V i posiada funkcję podtrzymania pamięci na bateriach AA.

Instalacja i okablowanie

Przed przystąpieniem do instalacji należy odłączyć zasilanie systemu. Termostat wymaga poprawnego podłączenia przewodów zgodnie z funkcjami terminali:

GL: Przekaźnik wentylatora (niska prędkość)
R: Zasilanie (24V)
O/B: Terminal przełączający (dla pomp ciepła)
Y: Sprężarka (1. stopień)
GH: Przekaźnik wentylatora (wysoka prędkość)
W: Ogrzewanie (2. stopień, elektryczne)
C: Przewód wspólny (24V)

Uwaga: Aby przekonwertować system z PTHP na PTAC, należy przeciąć zworkę znajdującą się z tyłu termostatu i zmienić ustawienie w menu instalatora (pozycja 20).

Menu instalatora

Aby uzyskać dostęp do menu instalatora, ustaw przełącznik systemowy w pozycji OFF, a następnie naciśnij i przytrzymaj przyciski temperatury (góra i dół) przez 3 sekundy. W menu można skonfigurować m.in.:

Pozycja 20: Wybór algorytmu (AC lub HP)
Pozycja 30, 32, 35: Częstotliwość cykli grzania/chłodzenia (SLO - wolny, MEd - średni, FAS - szybki)
Pozycja 50: Blokada sprężarki (ochrona przed częstym włączaniem)
Pozycja 65/66: Limity temperatury (maksymalne grzanie, minimalne chłodzenie)
Pozycja 74: Typ harmonogramu (7-dniowy, 5-1-1 lub brak)

Obsługa i programowanie

Termostat umożliwia ustawienie harmonogramu tygodniowego. Aby ustawić czas i dzień, użyj przycisku SET TIME. Programowanie odbywa się za pomocą przycisku PROGRAM. Urządzenie posiada funkcję "Hold" do tymczasowego lub stałego obejścia harmonogramu.

Konserwacja i rozwiązywanie problemów

Jeśli termostat nie reaguje lub wyświetlacz jest pusty, sprawdź baterie. W przypadku problemów z działaniem systemu (brak grzania/chłodzenia), upewnij się, że bezpieczniki są sprawne, a przewody dobrze dokręcone. W razie konieczności zresetuj ustawienia, wyjmując baterie na 2 minuty.

Praktyczna pomoc

Typowe problemy

Brak grzania lub chłodzenia

Sprawdź bezpiecznik, zasilanie, połączenia przewodów oraz czy przełącznik systemowy jest w odpowiedniej pozycji.

Termostat nie reaguje / pusty wyświetlacz

Wyjmij baterie na 2 minuty, aby zresetować urządzenie. Jeśli problem nie ustąpi, wymień baterie na nowe.

Częste włączanie i wyłączanie systemu

Zmień ustawienia cyklu (SLO - wolny) w menu instalatora (pozycje 30 i 35).

Przed użyciem

Sprawdź, czy zasilanie 24V jest podłączone
Upewnij się, że wszystkie przewody są poprawnie dokręcone w terminalach
Skonfiguruj zworkę z tyłu urządzenia, jeśli używasz systemu PTAC
Włóż baterie AA dla podtrzymania pamięci w razie awarii zasilania
Skonfiguruj menu instalatora (pozycja 20) zgodnie z typem systemu (AC lub HP)

Parametry w praktyce

Napięcie zasilania: 20-30 VAC, NEC Class II, 50/60 Hz
Obciążenie terminali: Maksymalnie 1.5A na terminal, 2.5A łącznie dla wszystkich
Zakres nastaw: 60°F do 85°F (16°C do 29°C)

Ilustracje i schematy

Schemat terminali pokazuje funkcje każdego złącza (GL, R, O/B, Y, GH, W, C)
Zworka z tyłu urządzenia służy do zmiany konfiguracji z PTHP na PTAC

Zgodność modelu

Urządzenie przeznaczone do systemów PTAC
Wymaga zasilania 24V (Common wire)
