Instrukcja obsługi termostatu Emerson 1F75C-11PR
Kompletny przewodnik po instalacji i obsłudze termostatu Emerson 1F75C-11PR. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować menu instalatora, zaprogramować harmonogramy ogrzewania i chłodzenia oraz rozwiązywać typowe...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Termostat Emerson 1F75C-11PR to programowalne urządzenie jednostopniowe. Instalacja wymaga podłączenia przewodów zgodnie z oznaczeniami zacisków (RC, RH, O/B, Y, G, W, C) oraz konfiguracji przełączników GAS/ELEC i O/B. Programowanie odbywa się za pomocą przycisku Program, a dostęp do menu instalatora uzyskuje się przez przytrzymanie przycisków strzałek przez 3 sekundy w trybie OFF. str. 2, 3, 6
Najważniejsze czynności
- Dostęp do menu instalatora str. 3
- Programowanie harmonogramu str. 6, 7
Pierwsze uruchomienie
- Ustawienie czasu str. 6
Problemy i rozwiązania
Brak reakcji urządzenia
Wyjmij baterie na 2 minuty w celu resetu.
str. 8Konserwacja i reset
- Reset do ustawień fabrycznych str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Electrical Rating | mV to 30 VAC, NEC Class II, 50/60 Hz | Zasilanie | str. 1 |
| Setpoint Range | 45° to 99° F (7° to 37° C) | Zakres nastaw temperatury | str. 1 |
Gdzie szukać w PDF
- Instalacja i okablowanie str. 2
- Menu instalatora str. 3, 4
- Obsługa i programowanie str. 5, 6, 7
- Rozwiązywanie problemów str. 7, 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Termostat Emerson 1F75C-11PR to programowalne urządzenie jednostopniowe, zasilane bateryjnie lub przewodowo (z przewodem C). Instrukcja zawiera kluczowe procedury instalacji, konfiguracji parametrów pracy oraz programowania harmonogramów. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie systemu grzewczego/chłodzącego.
Instalacja i okablowanie
Montaż wymaga przestrzegania lokalnych przepisów elektrycznych. Termostat obsługuje systemy gazowe, olejowe, elektryczne oraz pompy ciepła (bez dodatkowego ogrzewania). Kluczowe oznaczenia zacisków:
- RC/RH: Zasilanie chłodzenia/ogrzewania (zworka RC/RH powinna być przecięta, jeśli używane są osobne przewody zasilające).
- O/B: Przełącznik dla pomp ciepła.
- Y: Przekaźnik chłodzenia.
- G: Przekaźnik wentylatora.
- W: Przekaźnik ogrzewania.
- C: Przewód wspólny (opcjonalny, wymagany do stałego podświetlenia).
Po podłączeniu przewodów należy ustawić przełącznik GAS/ELEC (Elec dla pomp ciepła i pieców elektrycznych, Gas dla gazowych/olejowych) oraz przełącznik O/B zgodnie z wymaganiami systemu.
Menu instalatora
Aby uzyskać dostęp do zaawansowanych ustawień, ustaw przełącznik systemu w pozycji OFF, a następnie przytrzymaj przyciski strzałek (góra i dół) przez 3 sekundy. W menu można skonfigurować:
- Cykle pracy (30, 35): Ustawienie częstotliwości włączania ogrzewania/chłodzenia (Slow, Medium, Fast).
- Blokada kompresora (50): Ochrona przed zbyt częstym włączaniem (5-minutowe opóźnienie).
- Limity temperatur (65, 66): Ustawienie maksymalnej temperatury grzania i minimalnej chłodzenia.
- Typ harmonogramu (74): Wybór między 7-dniowym, 5-1-1 lub brakiem programowania.
- Wczesny start (76): Funkcja pozwalająca osiągnąć zadaną temperaturę na czas.
Obsługa i programowanie

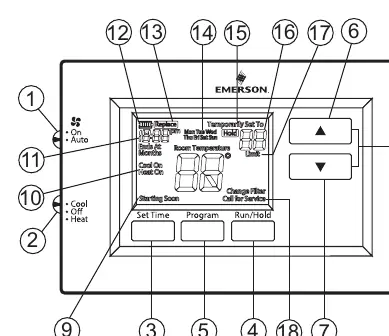

Termostat umożliwia ustawienie harmonogramu dla każdego dnia tygodnia lub w trybie 5-1-1. Aby ustawić czas, naciśnij przycisk Set Time i użyj strzałek. Aby zaprogramować harmonogram, użyj przycisku Program. Urządzenie posiada funkcję "Hold" (stałe utrzymanie temperatury) oraz "Temporary Hold" (nadpisanie harmonogramu do następnego okresu).
Konserwacja i rozwiązywanie problemów
Jeśli na wyświetlaczu pojawi się ikona wymiany baterii, należy zainstalować nowe baterie alkaliczne AA. W przypadku braku reakcji urządzenia, należy wyjąć baterie na 2 minuty w celu resetu. Jeśli system nie uruchamia się, sprawdź bezpieczniki, zasilanie pieca oraz poprawność połączeń przewodów. W przypadku wyświetlenia komunikatu "Call for Service", sprawdź, czy system jest w stanie osiągnąć zadaną temperaturę w ciągu 2 godzin.
Praktyczna pomoc
Typowe problemy
Brak ogrzewania lub chłodzenia
Sprawdź bezpiecznik lub wyłącznik automatyczny, upewnij się, że przełącznik zasilania pieca jest w pozycji ON, sprawdź drzwi komory dmuchawy oraz dokręcenie przewodów.
Ikona 'Call for Service' na wyświetlaczu
System nie osiągnął zadanej temperatury w ciągu 2 godzin. Sprawdź działanie systemu grzewczego/chłodzącego lub skontaktuj się z serwisem.
Wyświetlacz i termometr wskazują różne temperatury
Skorzystaj z menu instalatora (pozycja 81), aby dokonać kalibracji wyświetlanej temperatury w zakresie +/- 5 stopni.
Przed użyciem
- Odłącz zasilanie systemu przed instalacją.
- Upewnij się, że posiadasz przewód C, jeśli chcesz korzystać ze stałego podświetlenia.
- Ustaw przełącznik GAS/ELEC zgodnie z typem systemu (Gas dla pieców gazowych/olejowych, Elec dla pomp ciepła/elektrycznych).
- Ustaw przełącznik O/B dla pomp ciepła (domyślnie O).
- Zainstaluj nowe baterie alkaliczne AA, jeśli nie używasz zasilania przewodowego.
Parametry w praktyce
- Electrical Rating
- Obsługuje napięcia od mV do 30 VAC, NEC Class II, 50/60 Hz.
- Setpoint Range
- Zakres ustawień temperatury: 45°F do 99°F (7°C do 37°C).
- Operating Humidity
- Maksymalna wilgotność pracy: 90% bez kondensacji.
Ilustracje i schematy
- Schemat okablowania (strona 2) pokazuje funkcje poszczególnych zacisków (RC, RH, O/B, Y, G, W, C).
- Lokalizacja baterii (strona 3) wskazuje miejsce montażu baterii AA oraz przełączników konfiguracyjnych.
Zgodność modelu
- Kompatybilny z systemami: Gazowymi, Olejowymi, Elektrycznymi (mV i 24V), Pompy ciepła (bez Aux Heat).
- Nie jest przeznaczony do systemów wielostopniowych.
