Instrukcja obsługi termostatu programowalnego Emerson 1F75H-21PR
Szybki przewodnik po instalacji, konfiguracji i programowaniu termostatu Emerson 1F75H-21PR. Dowiedz się, jak podłączyć urządzenie, ustawić harmonogramy ogrzewania i chłodzenia oraz rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Termostat Emerson 1F75H-21PR to programowalne urządzenie do sterowania pompami ciepła. Instrukcja obejmuje montaż, konfigurację menu instalatora, programowanie harmonogramów oraz diagnostykę usterek. str. 1, 5
Najważniejsze czynności
- Programowanie harmonogramu str. 6, 7
- Resetowanie urządzenia str. 8
- Konfiguracja menu instalatora str. 3, 4
Pierwsze uruchomienie
- Ustawienie czasu i dnia str. 6
- Wybór trybu pracy str. 4
Problemy i rozwiązania
Brak ogrzewania/chłodzenia
Sprawdź bezpieczniki, zasilanie pieca, połączenia przewodów.
str. 7, 8Konserwacja i reset
- Resetowanie ustawień str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Electrical Rating | 20-30 VAC | Zasilanie systemowe | str. 1 |
| Setpoint Range | 45° to 99° F | Zakres regulacji temperatury | str. 1 |
Gdzie szukać w PDF
- Specyfikacje i indeks str. 1
- Instalacja i okablowanie str. 2
- Menu instalatora str. 3, 4
- Obsługa i programowanie str. 5, 6, 7
- Rozwiązywanie problemów str. 7, 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Termostat Emerson 1F75H-21PR to programowalne urządzenie przeznaczone do sterowania systemami pomp ciepła (powietrznych lub geotermalnych). Urządzenie obsługuje systemy z jedną sprężarką oraz dodatkowym ogrzewaniem (elektrycznym lub gazowym). Przed rozpoczęciem użytkowania należy upewnić się, że system jest poprawnie okablowany, a baterie (2x AA) są zainstalowane, jeśli nie używasz zasilania przewodowego (C-wire).
Instalacja i okablowanie
Podczas instalacji należy przestrzegać lokalnych przepisów elektrycznych. Termostat posiada następujące terminale:
- R: Zasilanie 24V
- O/B: Przełącznik zmiany trybu (chłodzenie/ogrzewanie)
- Y: Sprężarka (1. stopień)
- G: Przekaźnik wentylatora
- E: Ogrzewanie pomocnicze (awaryjne)
- C: Przewód wspólny (opcjonalny przy zasilaniu bateryjnym)
- W2: Ogrzewanie (2. stopień)
Ważne: Jeśli system wymaga oddzielnych przewodów dla W2 i E, należy przeciąć zworkę W2/E znajdującą się z tyłu termostatu. Przełącznik O/B jest fabrycznie ustawiony na pozycję O (chłodzenie); w razie potrzeby zmiany na B (ogrzewanie), należy go przestawić.
Menu instalatora
Aby wejść do menu instalatora, ustaw przełącznik systemowy w pozycji OFF, a następnie naciśnij i przytrzymaj przyciski temperatury (strzałki) przez 3 sekundy. Użyj strzałek do nawigacji i zmiany ustawień:
- 30: Cykl grzania (Heat Cycle Rate)
- 32: Cykl ogrzewania pomocniczego (Aux Cycle Rate)
- 35: Cykl chłodzenia (Cool Cycle Rate)
- 50: Blokada sprężarki (Compressor Lockout)
- 60: Logika paliwa (Dual Fuel Logic)
- 74: Typ harmonogramu (7-dniowy, 5-1-1 lub brak)
- 76: Wczesny start (Early Start)
Obsługa i programowanie

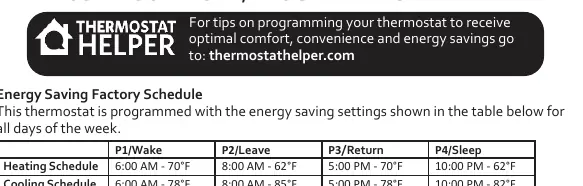

Termostat umożliwia ustawienie harmonogramu 5-1-1 lub 7-dniowego. Aby ustawić czas i dzień, naciśnij przycisk Set Time i użyj strzałek. Aby zaprogramować harmonogram, użyj przycisku Program. Możesz tymczasowo nadpisać harmonogram (Temporary Hold) lub ustawić stałą temperaturę (Permanent Hold) za pomocą przycisku Hold.

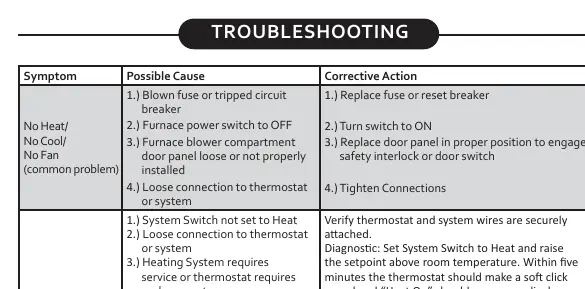

Rozwiązywanie problemów
W przypadku braku ogrzewania lub chłodzenia, sprawdź:
- Czy bezpieczniki są sprawne i czy wyłącznik zasilania pieca jest w pozycji ON.
- Czy drzwi komory dmuchawy pieca są poprawnie zamknięte.
- Czy połączenia przewodów są dokręcone.
- Czy przełącznik systemowy jest w odpowiedniej pozycji (Heat/Cool).
Jeśli na wyświetlaczu pojawi się ikona Call for Service, może to oznaczać problem z systemem grzewczym lub chłodzącym, który wymaga serwisu.
Dane techniczne
- Zasilanie: 20-30 VAC, 50/60 Hz
- Zakres nastaw temperatury: 45°F do 99°F (7°C do 37°C)
- Obciążenie terminali: 1.5 A na terminal, 2.5 A łącznie
- Wilgotność pracy: do 90% bez kondensacji
Praktyczna pomoc
Typowe problemy
Brak ogrzewania lub chłodzenia
Sprawdź bezpieczniki, wyłącznik zasilania pieca, drzwi komory dmuchawy oraz dokręcenie przewodów.
Wyświetlacz i termometr wskazują różne temperatury
Skorzystaj z ustawienia menu instalatora nr 81, aby dokonać kalibracji wyświetlanej temperatury (+/- 5 stopni).
Ikona Call for Service na wyświetlaczu
System nie osiąga zadanej temperatury w ciągu 2 godzin lub wykryto problem z jednostką zewnętrzną. Sprawdź system lub skontaktuj się z serwisem.
Przed użyciem
- Sprawdź, czy system jest poprawnie okablowany zgodnie z instrukcją.
- Zainstaluj nowe baterie alkaliczne AA, jeśli nie używasz zasilania C-wire.
- Ustaw przełącznik O/B zgodnie z wymaganiami systemu (O dla chłodzenia, B dla ogrzewania).
- Ustaw aktualny czas i dzień tygodnia.
- Skonfiguruj menu instalatora (np. typ harmonogramu, cykle pracy).
Parametry w praktyce
- Electrical Rating
- 20-30 VAC, NEC Class II, 50/60 Hz. Wymagane zasilanie dla poprawnej pracy.
- Setpoint Range
- Zakres temperatur, które można ustawić na termostacie: 45°F do 99°F (7°C do 37°C).
- Terminal Load
- Maksymalne obciążenie 1.5 A na terminal, 2.5 A łącznie dla wszystkich terminali.
Ilustracje i schematy
- Schemat terminali pokazuje rozmieszczenie przewodów R, O/B, Y, G, E, C, W2.

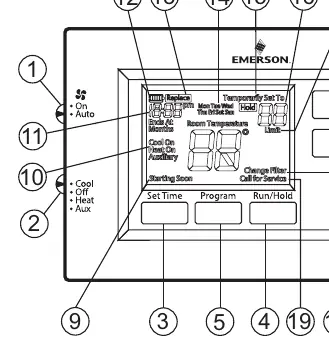

- Wyświetlacz pokazuje ikony stanu pracy (Heat On, Cool On, Auxiliary), wskaźnik baterii oraz czas.
Zgodność modelu
- Kompatybilny z systemami pomp ciepła (powietrzne lub geotermalne).
- Obsługuje systemy Dual Fuel (gazowe ogrzewanie pomocnicze).
- Wymaga zasilania 24V lub baterii.
