Instrukcja obsługi wzmacniacza gitarowego Fender Champion II 25/50
Szybki przewodnik po wzmacniaczach Fender Champion II 25 i 50. Dowiedz się, jak obsługiwać panele sterowania, wybierać brzmienia, konfigurować efekty i aktualizować oprogramowanie.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wzmacniaczy gitarowych Fender Champion II 25 oraz Champion II 50. Dokument zawiera szczegółowy opis paneli sterowania, konfigurację efektów, wybór symulacji wzmacniaczy oraz dane techniczne niezbędne do prawidłowej eksploatacji urządzenia.
Opis urządzenia i panele sterowania
Wzmacniacze wyposażone są w intuicyjne panele sterowania umożliwiające kształtowanie brzmienia:
- INPUT: Wejście instrumentalne.
- VOICE: Wybór spośród 12 typów symulacji wzmacniaczy (Fender Classic, Modern, British, Hi Gain).
- FX SELECT: Wybór efektów (modulacja, delay, reverb, multi).
- MODIFY: Regulacja parametrów wybranego efektu.
- TAP: Ustawianie tempa efektów czasowych.
- AUX/PHONES: Wejście dla urządzeń zewnętrznych oraz wyjście słuchawkowe.
Pierwsze uruchomienie i obsługa
Aby rozpocząć pracę, podłącz wzmacniacz do uziemionego gniazdka za pomocą dołączonego przewodu zasilającego i użyj przełącznika POWER na tylnym panelu. Użyj pokrętła VOICE do wyboru charakterystyki brzmienia, a pokrętła FX SELECT w połączeniu z MODIFY do dodania efektów. Przycisk TAP pozwala na precyzyjne dopasowanie tempa efektów do utworu.
Aktualizacja oprogramowania
Wzmacniacze posiadają port USB-C na tylnym panelu. Aktualizacje oprogramowania układowego (firmware) można przeprowadzić, korzystając z dolnego przycisku aktualizacji, zgodnie z instrukcjami dostępnymi na stronie support.fender.com.
Dane techniczne
Champion II 25 oferuje 25W mocy przy 8Ω, natomiast Champion II 50 oferuje 50W mocy przy 8Ω. Oba modele posiadają wejście instrumentalne o impedancji 1MΩ oraz wejście AUX 10kΩ.
Oficjalne zasoby z instrukcji
Informacje o producencie
Fender Musical Instruments Corporation
Praktyczna pomoc
Typowe problemy
Brak efektu po wybraniu ustawienia
Upewnij się, że pokrętło FX SELECT nie znajduje się w pozycji OFF oraz że pokrętło MODIFY jest ustawione na odpowiednią wartość.
Brak dźwięku w głośniku
Sprawdź, czy do gniazda PHONES nie są podłączone słuchawki, ponieważ wyjście to automatycznie wycisza głośnik.
Tempo efektu nie pasuje do utworu
Użyj przycisku TAP, naciskając go co najmniej dwa razy w tempie utworu, aby zsynchronizować efekty czasowe.
Przed użyciem
- Sprawdź, czy napięcie w gniazdku jest zgodne z wymaganiami na tylnym panelu.
- Upewnij się, że używasz uziemionego gniazdka elektrycznego.
- Podłącz instrument do wejścia INPUT.
- W przypadku korzystania z zewnętrznych urządzeń, podłącz je do wejścia AUX.
Parametry w praktyce
- Moc wyjściowa
- 25W dla modelu 25 i 50W dla modelu 50 przy obciążeniu 8Ω.
- Impedancja wejściowa
- 1MΩ dla wejścia instrumentalnego zapewnia optymalną współpracę z przetwornikami gitary.
- Wyjście słuchawkowe
- 120mW na kanał przy zalecanej impedancji słuchawek minimum 16Ω.
Ilustracje i schematy

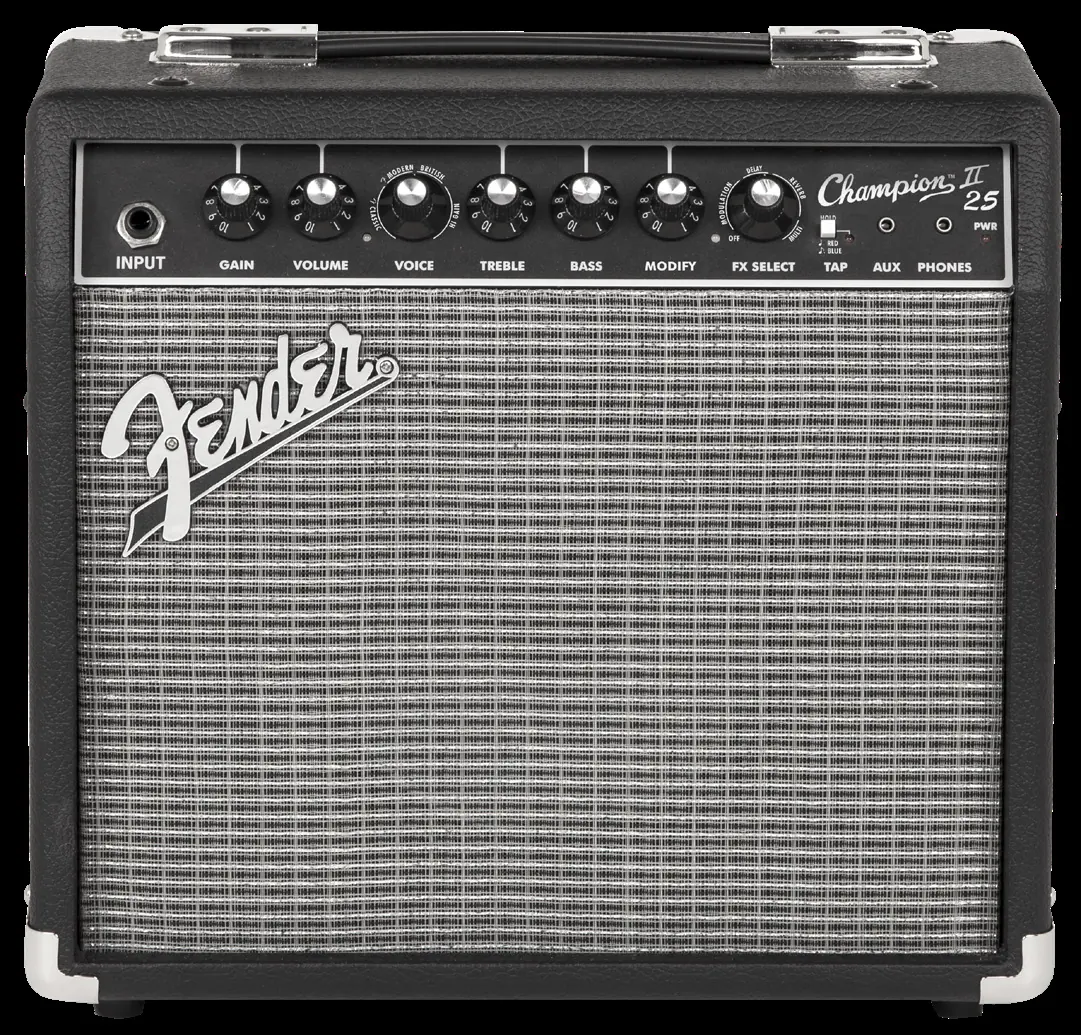

- Panel przedni zawiera sekcje: wejścia, korekcji (Treble/Bass), wyboru brzmienia (Voice) oraz efektów (FX Select/Modify).
- Panel tylny zawiera gniazdo zasilania IEC, przełącznik zasilania, port USB-C oraz przyciski serwisowe.
Zgodność modelu
- Opcjonalny dwuprzyciskowy przełącznik nożny (PN 0097298000) umożliwia zdalną zmianę kanałów i włączanie efektów.
- Aktualizacje oprogramowania wymagają połączenia z komputerem Mac lub PC za pomocą kabla USB-C.
