Instrukcja obsługi kosiarki elektrycznej Fieldmann FZR 2021-E

Szybki przewodnik po instrukcji obsługi kosiarki elektrycznej Fieldmann FZR 2021-E. Dowiedz się, jak złożyć urządzenie, ustawić wysokość koszenia, bezpiecznie kosić i konserwować sprzęt.

Źródłowy PDF: HU · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Fieldmann FZR 2021-E to elektryczna kosiarka rotacyjna o mocy 1200 W, szerokości koszenia 320 mm i koszu o pojemności 30 litrów. Przeznaczona do użytku domowego na suchych trawnikach. str. 1, 13

Najważniejsze czynności

Montaż uchwytu i panelu sterowania str. 9
Regulacja wysokości koszenia str. 11
Wymiana ostrza str. 14

Pierwsze uruchomienie

Podłącz do zasilania 230-240V, naciśnij przycisk bezpieczeństwa i pociągnij dźwignię włącznika. str. 11, 12

Pokaż 3 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Silnik nie działa

Sprawdź zasilanie i przewód.

str. 6, 8

Nadmierne wibracje

Sprawdź dokręcenie ostrza i usuń zanieczyszczenia.

str. 8, 14

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Moc	1200 W	Pobór mocy silnika	str. 13
Szerokość koszenia	320 mm	Szerokość robocza	str. 13
Waga	7,25 kg	Masa urządzenia	str. 13

Gdzie szukać w PDF

Dane techniczne str. 13

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Pokaż obrazy (5) Pokaż mniej

Strona 5

Strona 10

Strona 11

Strona 12

Strona 15

Najważniejsze informacje z instrukcji

Kosiarka elektryczna Fieldmann FZR 2021-E jest przeznaczona do pielęgnacji trawników. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa. Kluczowe zasady:

Zawsze odłączaj urządzenie od zasilania przed przystąpieniem do jakichkolwiek prac konserwacyjnych, czyszczenia lub w przypadku uszkodzenia przewodu.
Nie używaj kosiarki w deszczu ani na mokrej trawie.
Zawsze sprawdzaj stan ostrza i mocowanie śrub przed uruchomieniem.
Używaj przedłużaczy o odpowiedniej długości (maksymalnie 30 m).

Opis urządzenia

Główne elementy kosiarki obejmują:

Felső fogantyú (górny uchwyt) z panelem sterowania (włącznik, przycisk bezpieczeństwa).
Gyűjtőkosár (kosz na trawę) ze wskaźnikiem napełnienia.
Kerekek (koła) z regulacją wysokości.
Silnik o mocy 1200 W.

Montaż

Urządzenie dostarczane jest w stanie częściowo zdemontowanym:

Panel sterowania: Zamontuj skrzynkę przełączników na górnej części uchwytu, używając dołączonych śrub.
Uchwyt: Złóż dolną i górną część uchwytu, używając śrub i nakrętek motylkowych. Zamocuj uchwyt do korpusu kosiarki.
Kosz na trawę: Złóż części kosza i zamocuj uchwyt.
Koła: Zamontuj koła na osiach, zabezpieczając je podkładkami i zawleczkami, a następnie załóż kołpaki.

Obsługa

Regulacja wysokości koszenia

Kosiarka posiada 3 stopnie regulacji wysokości (20 mm, 38 mm, 56 mm). Aby zmienić wysokość, należy pociągnąć koło w odpowiednim kierunku (zgodnie z instrukcją dla osi przedniej i tylnej) i ustawić je w wybranym wycięciu. Upewnij się, że wszystkie cztery koła są ustawione na tej samej wysokości.

Uruchamianie

Aby uruchomić kosiarkę, naciśnij i przytrzymaj przycisk bezpieczeństwa, a następnie pociągnij dźwignię włącznika do uchwytu. Aby wyłączyć, zwolnij dźwignię.

Konserwacja

Regularnie sprawdzaj stan techniczny urządzenia:

Ostrze: Jeśli ostrze jest tępe lub uszkodzone, należy je naostrzyć lub wymienić. Przed wymianą zawsze odłącz zasilanie. Użyj klucza imbusowego 6 mm do odkręcenia śruby mocującej ostrze.
Czyszczenie: Po każdym użyciu usuń resztki trawy z obudowy i kosza.
Przechowywanie: Uchwyt można złożyć w celu zaoszczędzenia miejsca. Przechowuj w suchym miejscu.

Informacje o producencie

Fieldmann

Profil marki

Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie Manuale producenta Otwórz bibliotekę instrukcji

Praktyczna pomoc

Typowe problemy

Kosiarka wibruje podczas pracy

Sprawdź, czy ostrze jest dobrze dokręcone i czy nie jest uszkodzone. Sprawdź, czy wewnątrz obudowy nie ma ciał obcych.

Silnik nie uruchamia się

Sprawdź podłączenie do sieci elektrycznej oraz czy przewód zasilający nie jest uszkodzony.

Słaba jakość koszenia

Ostrze może być tępe lub uszkodzone. Naostrz je lub wymień na nowe.

Przed użyciem

Sprawdź, czy przewód zasilający nie jest uszkodzony.
Upewnij się, że wszystkie śruby i nakrętki są dokręcone.
Sprawdź stan ostrza (czy jest ostre i dobrze zamocowane).
Upewnij się, że kosz na trawę jest poprawnie zamontowany.
Ustaw odpowiednią wysokość koszenia na wszystkich kołach.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Moc (Teljesítményfelvétel): 1200 W - moc silnika elektrycznego.
Szerokość koszenia: 320 mm - szerokość robocza ostrza.
Pojemność kosza: 30 litrów - objętość zbiornika na trawę.

Ilustracje i schematy

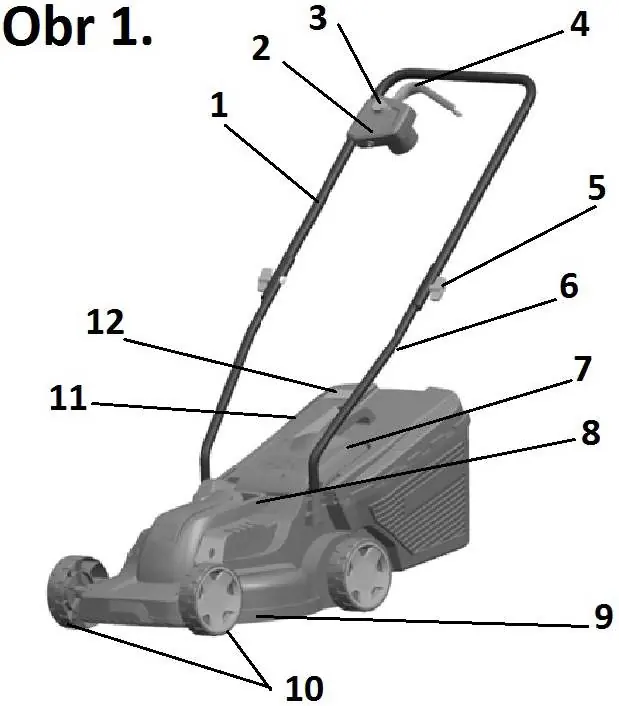

Obr 1: Schemat budowy kosiarki z numeracją części.

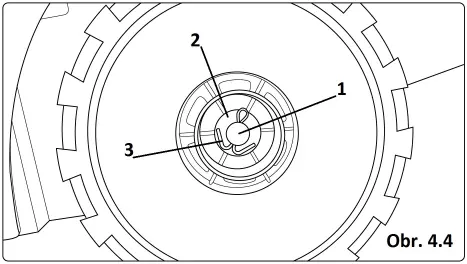

Obr 4.4: Instrukcja montażu koła (oś, podkładka, zawleczka).
Obr 5.1: Instrukcja regulacji wysokości koszenia.
Obr 7: Schemat prawidłowego kierunku koszenia względem przewodu zasilającego.

Zgodność modelu

Zasilanie: 230-240 V, 50 Hz.
Maksymalna długość przedłużacza: 30 metrów.
