Instrukcja obsługi kosiarki elektrycznej Fieldmann FZR 2041-E
Szybki przewodnik po instrukcji obsługi kosiarki elektrycznej Fieldmann FZR 2041-E. Dowiedz się, jak złożyć urządzenie, ustawić wysokość koszenia, bezpiecznie uruchomić kosiarkę oraz przeprowadzić podstawową konserwację i wymianę ostrza.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kosiarka elektryczna Fieldmann FZR 2041-E o mocy 1800W posiada 6-stopniową regulację wysokości koszenia (25-75 mm) oraz kosz o pojemności 45 litrów. Instrukcja zawiera szczegółowe kroki montażu uchwytu, kół i kosza oraz zasady bezpiecznej eksploatacji. str. 3, 13
Najważniejsze czynności
- Montaż uchwytu str. 10
- Regulacja wysokości koszenia str. 12
- Wymiana ostrza str. 15
Pierwsze uruchomienie
- Podłącz przewód zasilający do sieci (230-240 V). Naciśnij i przytrzymaj przycisk bezpieczeństwa, a następnie pociągnij dźwignię włącznika do uchwytu. str. 12
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Kosiarka nie działa
Sprawdź podłączenie kabla zasilającego i stan włącznika.
str. 14
Wibracje przy pracy
Sprawdź wyważenie ostrza i stan wału silnika.
str. 14Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 1800 W | Moc silnika | str. 13 |
| Szerokość koszenia | 380 mm | Szerokość robocza | str. 13 |
| Waga | 10 kg | Waga urządzenia | str. 13 |
Gdzie szukać w PDF
- Dane techniczne str. 13
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznej eksploatacji, montażu oraz konserwacji kosiarki elektrycznej Fieldmann FZR 2041-E. Przed przystąpieniem do pracy należy upewnić się, że wszystkie elementy są poprawnie zamontowane, a przewód zasilający nie jest uszkodzony. Kosiarka wymaga podłączenia do sieci 230-240 V. Należy pamiętać o stosowaniu ochrony słuchu i oczu oraz o zachowaniu bezpiecznej odległości od osób postronnych.
Opis urządzenia
Kosiarka wyposażona jest w uchwyt z regulacją wysokości, dźwignię włącznika z blokadą bezpieczeństwa oraz centralną regulację wysokości koszenia. Kluczowe elementy to: włącznik, blokada bezpieczeństwa, uchwyt, zaciski uchwytu, dźwignia regulacji wysokości koszenia oraz kosz na trawę.
Montaż
Montaż urządzenia jest prosty i obejmuje następujące kroki:
- Uchwyt: Połącz górną i dolną część uchwytu za pomocą śrub i dźwigni szybkozłączek. Przymocuj dolną część uchwytu do korpusu kosiarki. Przewód zasilający należy przymocować do uchwytu za pomocą plastikowych klipsów.
- Koła: Umieść koło na osi, nałóż podkładkę i zabezpiecz zawleczką, a następnie załóż kołpak. Powtórz dla wszystkich 4 kół.
- Kosz na trawę: Wsuń uchwyt w pokrywę kosza, zamontuj część tekstylną na ramie. Aby zamontować kosz, unieś tylną pokrywę kosiarki i zaczep kosz.
Obsługa
Przed uruchomieniem upewnij się, że teren jest oczyszczony z przedmiotów, które mogą zostać wyrzucone przez nóż. Wysokość koszenia można regulować w 6 pozycjach (25-75 mm) za pomocą dźwigni. Aby uruchomić kosiarkę, naciśnij i przytrzymaj przycisk bezpieczeństwa, a następnie pociągnij dźwignię włącznika do uchwytu. Aby wyłączyć, zwolnij dźwignię włącznika.
Konserwacja
Regularnie sprawdzaj stan techniczny urządzenia, w tym dokręcenie śrub i stan ostrza. Przed przystąpieniem do jakichkolwiek prac konserwacyjnych lub wymiany ostrza, zawsze odłącz kosiarkę od zasilania. Wymiana ostrza powinna być przeprowadzana ostrożnie, najlepiej w rękawicach ochronnych. W przypadku uszkodzenia ostrza lub silnych wibracji, należy skontaktować się z autoryzowanym serwisem.
Rozwiązywanie problemów
W przypadku problemów z pracą kosiarki, sprawdź najpierw podłączenie przewodu zasilającego oraz czy włącznik nie jest uszkodzony. Jeśli kosiarka wibruje, sprawdź wyważenie ostrza lub czy wał silnika nie jest uszkodzony. Jeśli kosiarka ma trudności z mulczowaniem, upewnij się, że trawa nie jest mokra i nie blokuje kanału wyrzutowego.
Informacje o producencie
Fieldmann
Praktyczna pomoc
Typowe problemy
Kosiarka nie działa
Sprawdź podłączenie przewodu zasilającego do gniazdka i kosiarki. Jeśli problem nadal występuje, włącznik może być uszkodzony – skontaktuj się z serwisem.
Kosiarka wibruje przy wysokich obrotach
Sprawdź, czy ostrze nie jest uszkodzone lub niewyważone. Sprawdź, czy wał silnika nie jest wygięty.
Trudności z pchaniem kosiarki
Trawa jest zbyt długa lub wysokość koszenia jest ustawiona zbyt nisko. Zwiększ wysokość koszenia.
Nierówne koszenie
Teren jest nierówny lub wysokość koszenia jest nieprawidłowo ustawiona. Sprawdź teren i dostosuj wysokość.
Przed użyciem
- Sprawdź, czy przewód zasilający nie jest uszkodzony.
- Upewnij się, że wszystkie śruby i nakrętki są dokręcone.
- Sprawdź stan ostrza (czy jest ostre i dobrze zamocowane).
- Upewnij się, że kosz na trawę jest poprawnie zamontowany (jeśli używany).
- Sprawdź, czy w obszarze koszenia nie ma kamieni ani innych przedmiotów.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc wejściowa
- 1800 W - moc silnika elektrycznego.
- Szerokość koszenia
- 380 mm - szerokość robocza noża.
- Wysokość koszenia
- 25-75 mm - zakres regulacji w 6 pozycjach.
- Pojemność kosza
- 45 litrów.
Ilustracje i schematy

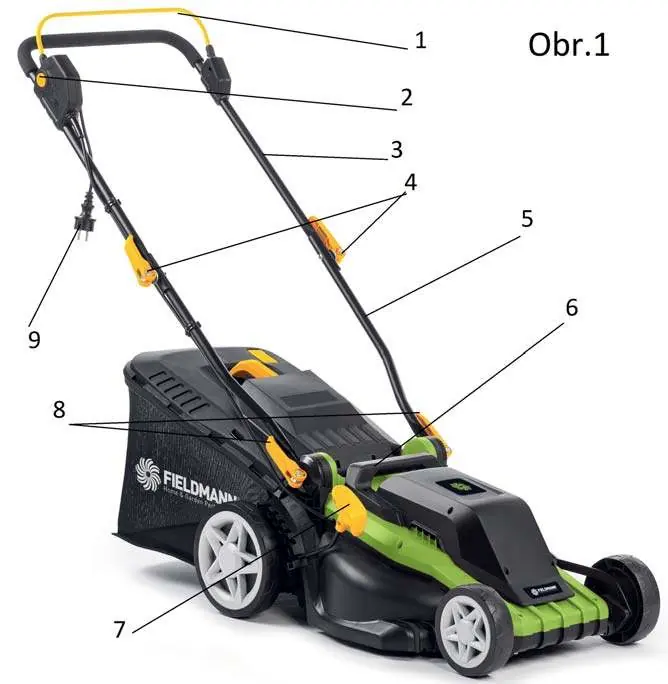

- Rysunek 1: Schemat budowy kosiarki z oznaczeniem elementów sterujących.

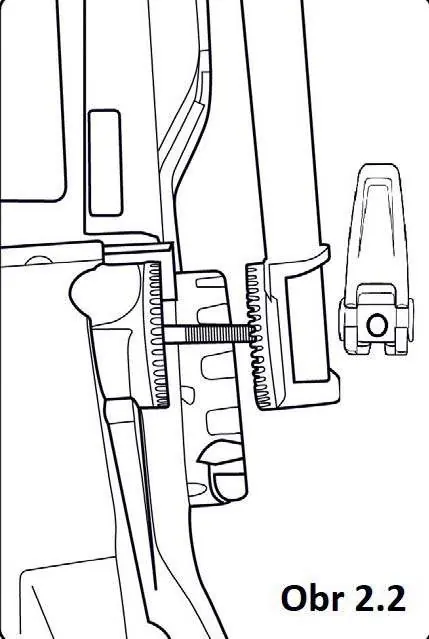

- Rysunek 2.1/2.2: Instrukcja montażu uchwytu.

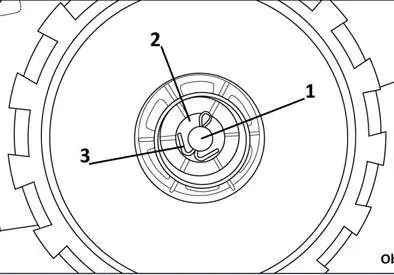

- Rysunek 3.1: Instrukcja montażu kół.
- Rysunek 5: Dźwignia regulacji wysokości koszenia.
- Rysunek 6: Obsługa włącznika i przycisku bezpieczeństwa.
Zgodność modelu
- Zalecane podłączenie do źródła zasilania z wyłącznikiem różnicowoprądowym (RCD) o prądzie upływu max 30mA.
