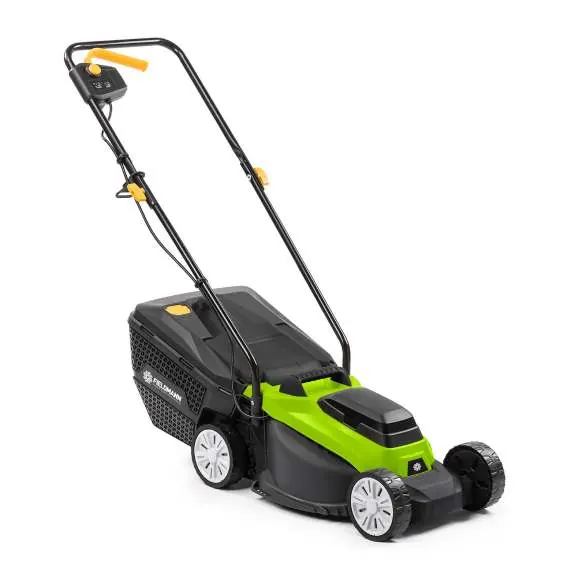

Instrukcja obsługi kosiarki elektrycznej Fieldmann FZR 2023-E
Poznaj zasady bezpiecznej obsługi, montażu oraz konserwacji kosiarki elektrycznej Fieldmann FZR 2023-E. Sprawdź jak ustawić wysokość koszenia, wymienić ostrze i prawidłowo korzystać z urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kosiarka elektryczna Fieldmann FZR 2023-E wymaga montażu uchwytu, kosza na trawę i kół. Przed użyciem sprawdź stan ostrza i przewodu. Koszenie odbywa się w suchych warunkach, z dala od przewodu zasilającego. str. 10, 11, 12, 13
Najważniejsze czynności
- Uruchamianie: Wciśnij i przytrzymaj przycisk bezpieczeństwa, następnie przyciągnij dźwignię startową do uchwytu. str. 13
- Regulacja wysokości: Zatrzymaj silnik, odczekaj aż ostrze się zatrzyma, następnie ustaw wysokość na przedniej i tylnej osi (30/50/70 mm). str. 12
Pierwsze uruchomienie
- Złóż uchwyt, zamontuj kosz na trawę, sprawdź dokręcenie śrub, podłącz do zasilania 230-240V. str. 10, 11, 12
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Wibracje lub uderzenie w obiekt
Natychmiast wyłącz kosiarkę i sprawdź stan ostrza oraz mocowania.
str. 9, 15Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 1200 W | Moc silnika | str. 14 |
| Szerokość koszenia | 320 mm | Szerokość ścieżki | str. 14 |
| Waga | 6.2 kg | Waga urządzenia | str. 14 |
Gdzie szukać w PDF
- Konserwacja str. 15
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kosiarka elektryczna Fieldmann FZR 2023-E jest przeznaczona do pielęgnacji trawników. Przed rozpoczęciem pracy należy zapoznać się z zasadami bezpieczeństwa. Najważniejsze warunki użytkowania:
- Zaleca się podłączenie urządzenia do źródła zasilania wyposażonego w wyłącznik różnicowoprądowy (RCD) o prądzie upływu 30mA.
- Nie należy kosić mokrej trawy, aby uniknąć zapychania urządzenia i spadku wydajności.
- Zawsze należy kosić w kierunku od przewodu zasilającego, aby uniknąć jego przecięcia.
- Przed każdą konserwacją lub czyszczeniem należy odłączyć urządzenie od zasilania.

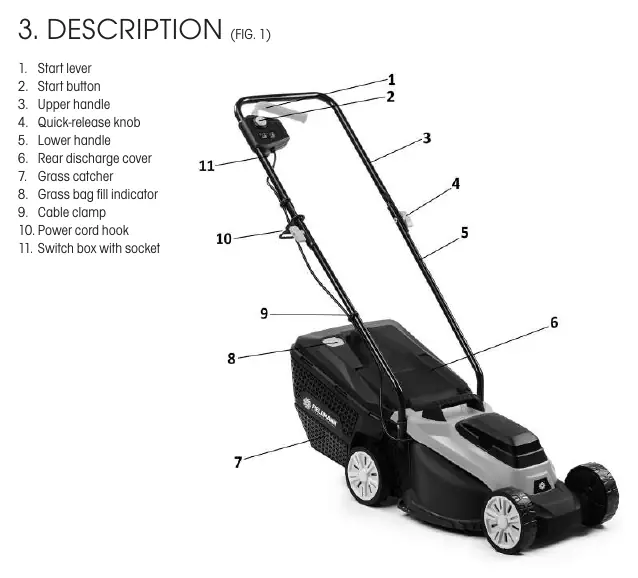

Opis urządzenia
Główne elementy kosiarki:
- Dźwignia startowa i przycisk startu
- Górny i dolny uchwyt
- Kosz na trawę ze wskaźnikiem napełnienia
- Pokrywa wyrzutu tylnego
- Zaczep przewodu zasilającego
Montaż
Kosiarka dostarczana jest w stanie rozmontowanym:
- Montaż uchwytu: Połącz górną i dolną część uchwytu za pomocą dołączonych śrub i nakrętek motylkowych. Zamontuj zaczep przewodu zasilającego.
- Montaż kosza na trawę: Połącz górną i dolną część kosza. Zaczep kosz na kosiarkę, unosząc tylną pokrywę ochronną.

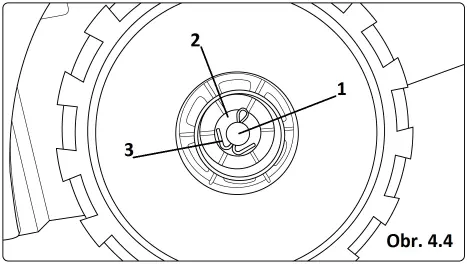

- Koła: Zamontuj koła na osiach, zabezpieczając je podkładkami i zawleczkami, a następnie nałóż kołpaki.
Obsługa
Regulacja wysokości koszenia: Kosiarka posiada 3 poziomy wysokości (30, 50, 70 mm). Regulację przeprowadza się niezależnie na przedniej i tylnej osi kół. Upewnij się, że wszystkie 4 koła są ustawione na tej samej wysokości.
Uruchamianie: Wciśnij i przytrzymaj przycisk bezpieczeństwa, a następnie przyciągnij dźwignię startową do uchwytu. Aby wyłączyć kosiarkę, zwolnij dźwignię startową.
Konserwacja
Regularnie sprawdzaj dokręcenie wszystkich śrub i nakrętek. W przypadku wymiany ostrza:
- Odłącz kosiarkę od zasilania.
- Obróć kosiarkę do góry dnem.
- Zabezpiecz ostrze przed ruchem za pomocą śrubokręta.
- Odkręć śrubę mocującą ostrze, wymień ostrze na nowe i dokręć śrubę zgodnie z ruchem wskazówek zegara.
Dane techniczne
- Moc: 1200 W
- Szerokość koszenia: 320 mm
- Pojemność kosza: 30 l
- Waga: 6,2 kg
- Poziom hałasu: 96 dB(A)
Informacje o producencie
Fieldmann
Praktyczna pomoc
Typowe problemy
Kosiarka nie uruchamia się
Sprawdź podłączenie do sieci, upewnij się, że przycisk bezpieczeństwa jest wciśnięty, a dźwignia startowa przyciągnięta.
Nadmierne wibracje
Sprawdź, czy ostrze nie jest uszkodzone lub poluzowane. Sprawdź, czy nie uderzyłeś w obcy obiekt.
Słaba wydajność zbierania trawy
Opróżnij kosz na trawę, sprawdź czy nie jest zapchany kanał wyrzutowy, nie koś mokrej trawy.
Przed użyciem
- Sprawdź, czy wszystkie śruby i nakrętki są dokręcone.
- Upewnij się, że ostrze jest ostre i nieuszkodzone.
- Sprawdź, czy przewód zasilający nie jest uszkodzony.
- Upewnij się, że kosz na trawę jest poprawnie zamontowany.
- Załóż odpowiednie obuwie i długie spodnie.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Szerokość koszenia: 320 mm
- Szerokość ścieżki koszenia.
- Wysokość koszenia: 30/50/70 mm
- Trzy poziomy regulacji wysokości.
- Pojemność kosza: 30 l
- Objętość zbiornika na trawę.
Ilustracje i schematy
- Rysunek 1: Elementy sterujące i konstrukcyjne kosiarki.
- Rysunek 6: Sposób uruchamiania kosiarki (przycisk bezpieczeństwa + dźwignia).
- Rysunek 7: Prawidłowy kierunek koszenia względem przewodu zasilającego.
Zgodność modelu
- Zalecane użycie z wyłącznikiem różnicowoprądowym (RCD) o prądzie upływu 30mA.
- Długość przedłużacza nie powinna przekraczać 30 m.
