FNIRSI-1013D Tablet Oscilloscope

Opis produktu

FNIRSI-1013D to zaawansowany, dwukanałowy oscyloskop tabletowy zaprojektowany z myślą o profesjonalistach w branży serwisowej i badawczej. Urządzenie oferuje wysoką wydajność dzięki próbkowaniu w czasie rzeczywistym 1GSa/s oraz pasmu analogowemu 100MHz. Wyposażony w 7-calowy ekran LCD o rozdzielczości 800x480 pikseli, obsługuje sterowanie dotykowe i gesty, co znacząco ułatwia pracę. Wbudowany akumulator 6000mAh zapewnia do 4 godzin ciągłej pracy.

Kluczowe funkcje i obsługa

Oscyloskop posiada wbudowany moduł ochrony wysokiego napięcia, tolerujący do 400V. Funkcja automatycznej regulacji pozwala na szybkie wyświetlenie przebiegu bez ręcznej konfiguracji. Urządzenie oferuje zaawansowane zarządzanie przebiegami, w tym zapis 1000 zrzutów ekranu i 1000 zestawów danych przebiegów w pamięci wewnętrznej. Dane można łatwo eksportować do komputera przez port USB.

Bezpieczeństwo i konfiguracja sond

Kluczowe jest poprawne ustawienie tłumienia sondy. Dla częstotliwości powyżej 5MHz należy używać ustawienia 10X zarówno na sondzie, jak i w menu oscyloskopu, aby uniknąć tłumienia sygnału wynikającego z pojemności wejściowej sondy. Niewłaściwe ustawienie może prowadzić do błędnych pomiarów pasma.

Konserwacja i kalibracja

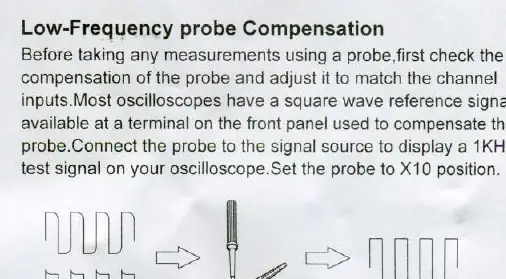

Regularna kompensacja sondy jest niezbędna dla zachowania dokładności pomiarów. Należy podłączyć sondę do terminala sygnału testowego 1kHz na panelu przednim i regulować trymerem L, aż do uzyskania płaskiego wierzchołka fali prostokątnej na wyświetlaczu. W przypadku rozbieżności między pozycją bazową (0V) a wskaźnikiem na ekranie, należy przeprowadzić kalibrację linii bazowej w menu ustawień systemowych przy odłączonych sondach.

Rozwiązywanie problemów

• Brak przebiegu: Sprawdź, czy urządzenie nie jest w trybie pauzy, lub czy sygnał wejściowy jest poprawny.
• Błędne wartości napięcia/częstotliwości: Upewnij się, że przebieg jest w pełni widoczny na ekranie i poprawnie wyzwalany.
• Problemy z ładowaniem: Używaj oryginalnej ładowarki 5V/2A. Ładowanie przez port USB komputera może być niewystarczające.
• Niestabilny przebieg: Wyreguluj poziom wyzwalania (zielona strzałka) lub użyj funkcji Auto 50%.
