Instrukcja obsługi przełącznika zasilania rezerwowego Fronius Backup Switch 1P/3P-63A
Szybki przewodnik instalacji i konfiguracji przełącznika Fronius Backup Switch 1P/3P-63A. Dowiedz się, jak zamontować urządzenie na szynie DIN, podłączyć przewody zasilające i komunikacyjne oraz skonfigurować funkcję zasilania rezerwowego...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Fronius Backup Switch 1P/3P-63A to przełącznik zasilania rezerwowego. Instrukcja opisuje montaż na szynie DIN, podłączenie przewodów zasilających i komunikacyjnych oraz konfigurację w interfejsie falownika. str. 1, 2, 3, 4
Najważniejsze czynności
- Montaż na szynie DIN str. 2
- Konfiguracja w falowniku str. 4
Pierwsze uruchomienie
- Włącz baterię, następnie przełącznik AC na ON. str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania zasilania | 3 Nm | Siła dokręcania śrub zacisków | str. 2, 3 |
Gdzie szukać w PDF
- Montaż i przygotowanie str. 2
- Podłączenie i uruchomienie str. 3
- Konfiguracja i testy str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Fronius Backup Switch 1P/3P-63A to urządzenie przełączające, umożliwiające pracę w trybie zasilania rezerwowego. Instalacja i uruchomienie muszą być przeprowadzane wyłącznie przez wykwalifikowany personel zgodnie z obowiązującymi normami. Przed przystąpieniem do prac należy upewnić się, że falownik jest wyłączony, a moduły PV nie generują napięcia.
Montaż urządzenia
Urządzenie jest przeznaczone do montażu na szynie DIN:
- Zatrzasnąć przełącznik na szynie DIN.
- Upewnić się, że urządzenie jest stabilnie zamocowane.
- W przypadku konieczności, użyć odpowiednich narzędzi do zabezpieczenia montażu.
Przygotowanie i podłączenie przewodów
Przed podłączeniem należy odpowiednio przygotować końcówki przewodów:
- Dla zasilania: zdejmij izolację na długość 14 mm.
- Dla komunikacji: zdejmij izolację na długość 8 mm lub 11 mm w zależności od typu złącza.
- Stosuj przewody miedziane (CU) o przekroju zgodnym z instrukcją (1-25 mm² dla zasilania).
- Dokręcaj zaciski zasilania z momentem 3 Nm.
Instrukcja przewiduje dwa warianty separacji:
- 1P separation: Podłączenie fazy L1.
- 3P separation: Podłączenie faz L1, L2, L3.
Podłączenie komunikacji danych
Podłącz przewody komunikacyjne między Smart Meter a falownikiem zgodnie z tabelą pinów:
- M+ (Smart Meter) do M+ (Inverter)
- GND (Smart Meter) do GND (Inverter)
- M- (Smart Meter) do M- (Inverter)
Po podłączeniu przewodów należy zamontować pokrywę ochronną, dokręcając śruby z momentem 0,2 Nm.
Uruchomienie i konfiguracja
Po zakończeniu instalacji elektrycznej:
- Włącz baterię (Battery ON).
- Włącz przełącznik AC (AC ON).
- Zaloguj się do interfejsu użytkownika falownika.
- Przejdź do: Device Configuration > Functions and I/Os.
- Aktywuj funkcję Backup Power.
- Wybierz Full Backup w ustawieniach Backup Power Mode.
Testowanie
Po konfiguracji należy przetestować działanie zasilania rezerwowego, przełączając urządzenie w pozycję Backup power supply i sprawdzając, czy zasilanie jest podtrzymywane.
Informacje o producencie
Fronius International GmbH
Praktyczna pomoc
Typowe problemy
Brak zasilania rezerwowego po instalacji
Sprawdź, czy w interfejsie falownika wybrano opcję 'Full Backup' w ustawieniach 'Backup Power Mode'.
Błąd komunikacji ze Smart Meter
Zweryfikuj poprawność podłączenia przewodów M+, GND, M- zgodnie ze schematem połączeń w instrukcji.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany personel.
- Wyłącz zasilanie AC przed przystąpieniem do prac.
- Sprawdź, czy przekrój przewodów jest zgodny z instrukcją (1-25 mm² dla zasilania).
- Upewnij się, że falownik jest wyłączony (PV modules exposed to light supply voltage).
- Przygotuj narzędzia: śrubokręt typu PZ.
Parametry w praktyce
- Moment dokręcania (zasilanie)
- 3 Nm - siła dokręcania śrub zacisków zasilających.
- Moment dokręcania (pokrywa)
- 0.2 Nm - siła dokręcania śrub pokrywy ochronnej.
- Przekrój przewodów (zasilanie)
- 1-25 mm² (drut/linka) lub 4-16 mm² (linka).
Ilustracje i schematy
- Schemat 1P/3P separation pokazuje sposób podłączenia przewodów fazowych L1/L2/L3.

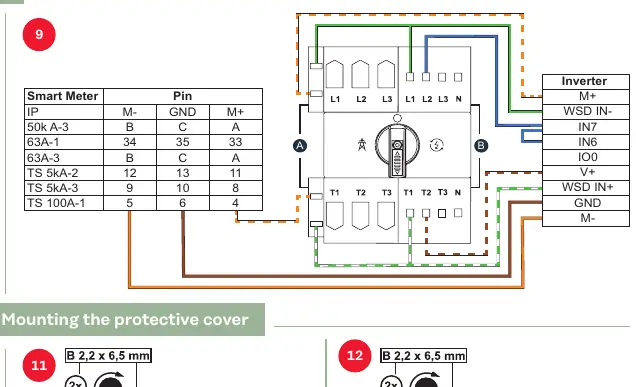

- Schemat komunikacji wskazuje piny M+, GND, M- dla Smart Meter i falownika.
Zgodność modelu
- Urządzenie współpracuje z wybranymi modelami Smart Meter (np. 50k A-3, 63A-1, 63A-3, TS 5kA-2, TS 5kA-3, TS 100A-1).
