Instrukcja obsługi przełącznika zasilania Fronius Backup Switch 1P/3P-63A
Szybki przewodnik instalacji i konfiguracji przełącznika Fronius Backup Switch 1P/3P-63A. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć okablowanie zasilające i komunikacyjne oraz skonfigurować funkcję zasilania awaryjnego w...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Fronius Backup Switch 1P/3P-63A to urządzenie umożliwiające przełączanie zasilania w systemach fotowoltaicznych z funkcją Backup Power. Instalacja wymaga montażu na szynie DIN, podłączenia zasilania oraz komunikacji Modbus, a następnie aktywacji funkcji w ustawieniach falownika. str. 1, 4, 5, 7
Najważniejsze czynności
- Montaż na szynie DIN str. 4
- Podłączenie okablowania zasilającego str. 4, 5
- Konfiguracja w interfejsie falownika str. 7
Pierwsze uruchomienie
- Po montażu i okablowaniu, włącz zasilanie bateryjne, a następnie przełącznik Backup Switch w pozycję ON. str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania (zasilanie) | 3 Nm | Siła dokręcania zacisków zasilających | str. 4, 5 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 2, 3
- Montaż i okablowanie str. 4, 5, 6
- Konfiguracja str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest skróconą instrukcją instalacji przełącznika Fronius Backup Switch 1P/3P-63A. Urządzenie służy do przełączania zasilania w systemach fotowoltaicznych z funkcją Backup Power. Instalacja i uruchomienie muszą być przeprowadzane wyłącznie przez wykwalifikowany personel zgodnie z krajowymi normami. Przed przystąpieniem do prac należy upewnić się, że moduły fotowoltaiczne nie są oświetlone, aby uniknąć napięcia na falowniku.
Montaż
Urządzenie jest przeznaczone do montażu na szynie DIN. Proces montażu obejmuje:
- Wyłączenie zasilania AC oraz baterii.
- Zatrzaskowe zamocowanie przełącznika na szynie DIN.
- Zabezpieczenie urządzenia zgodnie z instrukcją.

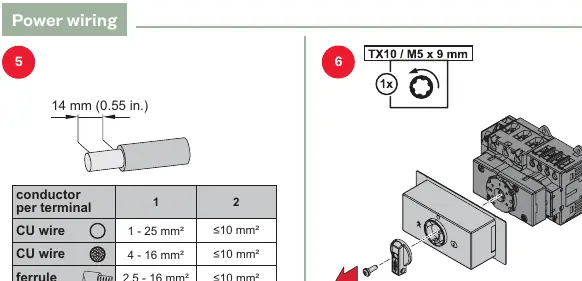

Okablowanie zasilające
Podłączenie zasilania wymaga przestrzegania specyfikacji przewodów:
- Dla przewodów miedzianych (CU) należy stosować przekroje zgodne z tabelami w instrukcji (zależnie od typu separacji 1P lub 3P).
- Zalecany moment dokręcania śrub zacisków wynosi 3 Nm.
- Należy zachować odpowiednią długość odizolowania przewodu (np. 14 mm dla zasilania).

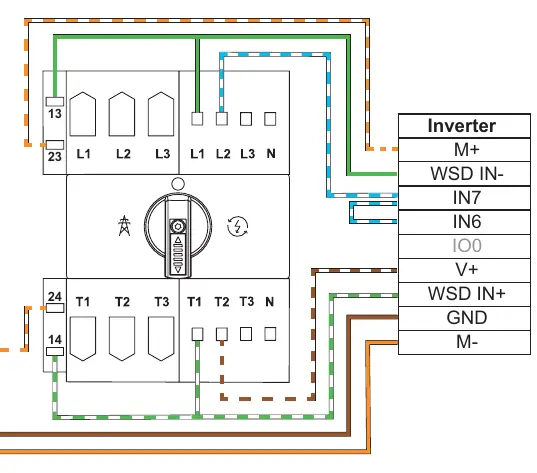

Okablowanie danych
Podłączenie komunikacji (Modbus RTU lub TCP/IP) jest niezbędne do poprawnej współpracy z falownikiem i licznikiem energii (Smart Meter). Schematy połączeń wskazują odpowiednie piny dla różnych modeli liczników energii oraz porty komunikacyjne falownika.
Uruchomienie i konfiguracja
Po fizycznym montażu i okablowaniu należy:
- Włączyć zasilanie bateryjne.
- Włączyć przełącznik Backup Switch do pozycji ON.
- Zalogować się do interfejsu użytkownika falownika.
- Przejść do sekcji Device Configuration > Functions and I/Os.
- Aktywować funkcję Backup Power.
- Wybrać tryb Full Backup w ustawieniach Backup Power Mode.
Testowanie funkcji zasilania awaryjnego
Po konfiguracji należy przetestować działanie przełącznika, sprawdzając stan zasilania (Grid supply vs Backup power supply) za pomocą przełącznika ręcznego na urządzeniu.
Informacje o producencie
Fronius International GmbH
Praktyczna pomoc
Typowe problemy
Brak przełączenia na zasilanie awaryjne
Sprawdź, czy funkcja Backup Power została aktywowana w interfejsie falownika oraz czy wybrano tryb Full Backup.
Błędy komunikacji z licznikiem energii
Zweryfikuj poprawność podłączenia przewodów komunikacyjnych (Modbus) zgodnie ze schematem dla konkretnego modelu Smart Meter.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany personel.
- Sprawdź, czy moduły PV nie są oświetlone (brak napięcia na falowniku).
- Przygotuj przewody o odpowiednim przekroju (zgodnie z tabelami w instrukcji).
- Upewnij się, że masz dostęp do interfejsu użytkownika falownika.
- Sprawdź, czy szyna DIN jest poprawnie zamontowana.
Parametry w praktyce
- Moment dokręcania (Torque)
- Siła, z jaką należy dokręcić śruby zacisków (np. 3 Nm dla zasilania), aby zapewnić bezpieczne połączenie.
- Przekrój przewodu
- Dopuszczalny zakres powierzchni przekroju poprzecznego przewodu miedzianego (CU) dla danego zacisku.
Ilustracje i schematy
- Schematy pokazują podłączenie zasilania (L1, L2, L3) oraz komunikacji (Modbus) między licznikiem energii, przełącznikiem a falownikiem.
- Rysunki montażowe ilustrują sposób mocowania na szynie DIN oraz montaż osłon ochronnych.
Zgodność modelu
- Urządzenie kompatybilne z systemami falowników Fronius obsługującymi funkcję Backup Power.
- Wymagana konfiguracja w interfejsie falownika (Device Configuration > Functions and I/Os).
