Instrukcja szybkiego startu spawarki Fronius iWave 190i / 230i
Przewodnik szybkiego startu dla spawarki Fronius iWave 190i oraz 230i. Dowiedz się, jak poprawnie zmontować urządzenie, podłączyć butlę z gazem, przewody spawalnicze oraz zasilanie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- To jest instrukcja szybkiego startu dla spawarek Fronius iWave 190i oraz 230i. Zawiera schematy montażu wózka, podłączenia butli z gazem, przewodów spawalniczych oraz zasilania. str. 1
Najważniejsze czynności
- Montaż wózka i źródła prądu str. 3, 4
- Podłączenie gazu str. 5, 6
- Podłączenie zasilania str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalna pojemność butli | 20L | Ograniczenie dla butli z gazem | str. 4 |
| Maksymalne ciśnienie gazu | 5 bar (72 psi) | Ograniczenie ciśnienia reduktora | str. 6 |
Gdzie szukać w PDF
- Montaż wózka str. 3
- Montaż urządzenia str. 4
- Podłączenia str. 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument jest instrukcją szybkiego startu dla spawarek Fronius iWave 190i oraz 230i (wersje chłodzone gazem). Przed przystąpieniem do jakichkolwiek prac z urządzeniem, użytkownik ma obowiązek przeczytać i zrozumieć wszystkie dołączone dokumenty oraz te dostępne online. Dokument skupia się na fizycznym montażu wózka, podłączeniu butli z gazem oraz przewodów.
Montaż wózka i urządzenia
Proces montażu składa się z następujących etapów:


- Montaż wózka: Złóż wózek transportowy zgodnie z instrukcją (kroki 1-4), używając odpowiednich śrub i narzędzi (TX25). Upewnij się, że elementy są poprawnie zablokowane.
- Montaż źródła prądu: Umieść jednostkę spawalniczą na wózku i przykręć ją zgodnie z krokami 5-7.
- Butla z gazem: Zamontuj butlę z gazem na wózku. Pamiętaj, że maksymalna dopuszczalna pojemność butli wynosi 20 litrów (krok 8).
Podłączenie gazu
Po zamontowaniu butli należy podłączyć układ gazowy:

- Podłącz reduktor do butli z gazem (krok 9).
- Podłącz przewód gazowy do źródła prądu (krok 10).
- Upewnij się, że ciśnienie gazu nie przekracza 5 bar (72 psi) (krok 13).
Podłączenie przewodów i zasilania
Ostatnim etapem jest przygotowanie elektryczne i podłączenie uchwytu:

- Uchwyt i masa: Podłącz uchwyt spawalniczy oraz przewód masowy do odpowiednich gniazd na przednim panelu urządzenia (kroki 11-12).
- Zasilanie: Podłącz urządzenie do sieci elektrycznej. W przypadku modeli MultiVoltage, upewnij się, że wybrano odpowiedni tryb zasilania przed podłączeniem wtyczki do gniazdka (kroki 14-16).
- Rozpoczęcie pracy: Po poprawnym podłączeniu, urządzenie jest gotowe do spawania (krok 17).
Informacje o producencie
Fronius International GmbH
Praktyczna pomoc
Przed użyciem
- Przeczytać wszystkie dokumenty (dołączone i online)
- Sprawdzić czy butla z gazem nie przekracza 20L
- Upewnić się, że ciśnienie gazu nie przekracza 5 bar (72 psi)
- Sprawdzić poprawność montażu wózka przed umieszczeniem spawarki
Parametry w praktyce
- max 5 bar (72 psi)
- Maksymalne ciśnienie gazu na reduktorze
Ilustracje i schematy

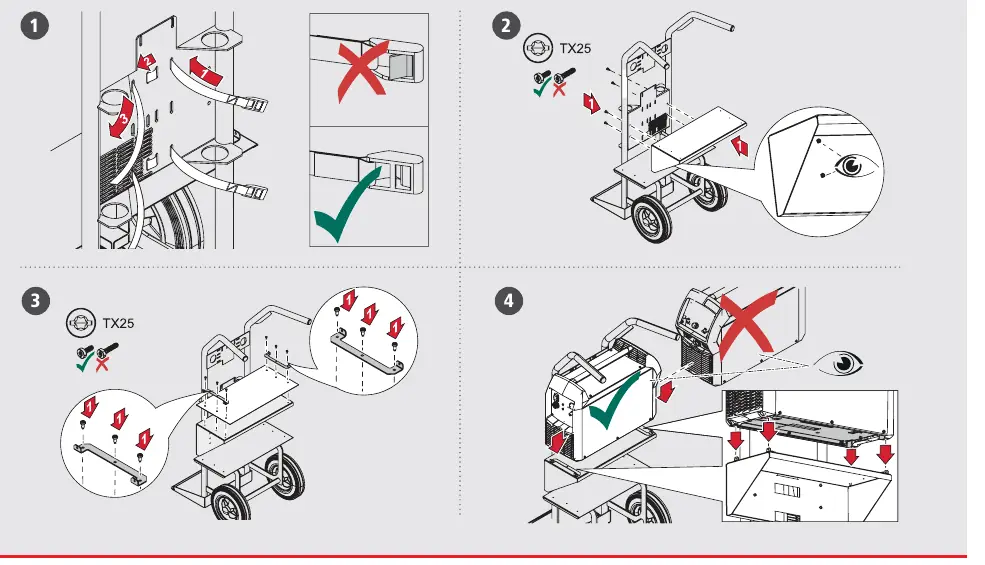

- Kroki 1-4: Montaż wózka transportowego

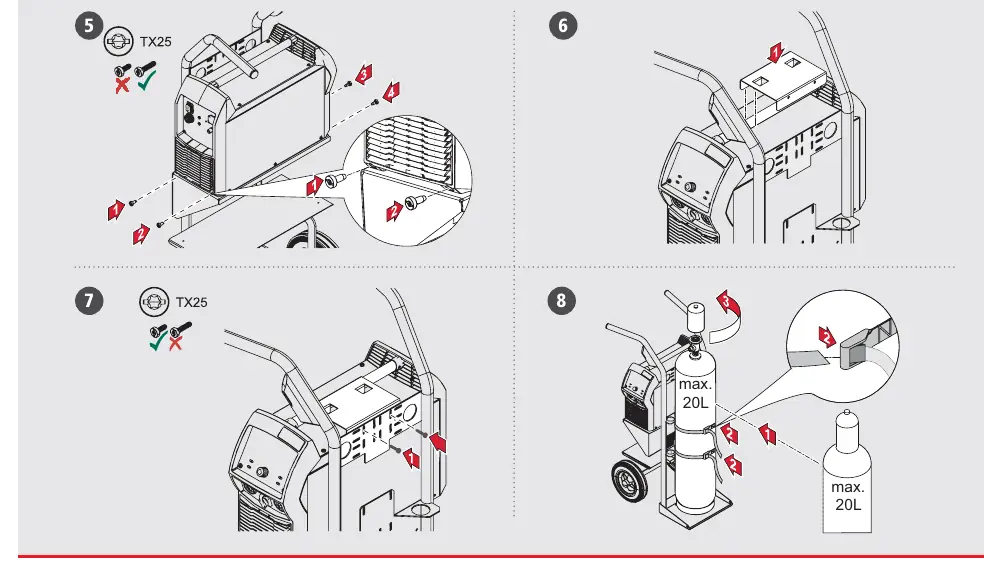

- Kroki 5-7: Montaż źródła prądu na wózku

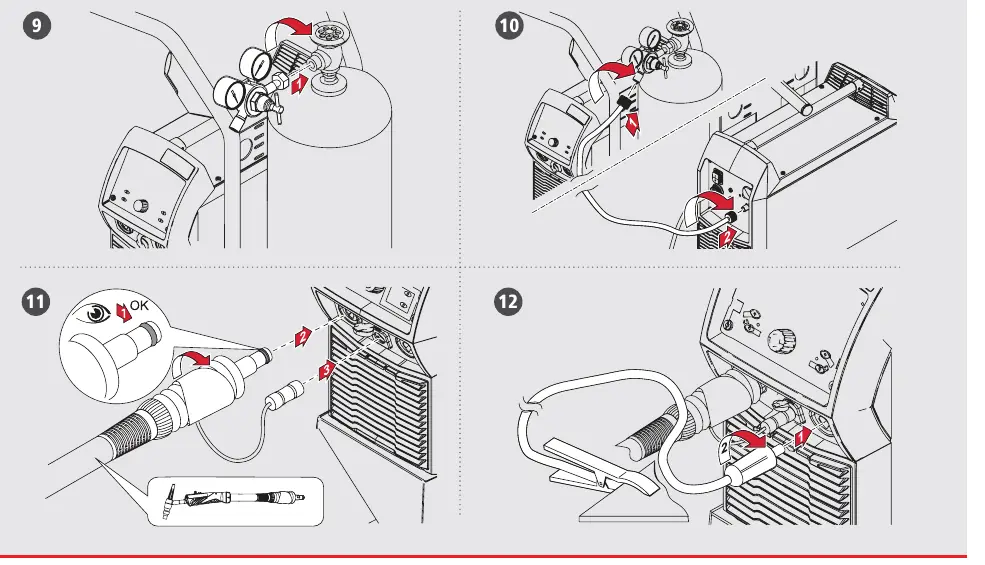

- Kroki 9-10: Podłączenie gazu
- Kroki 11-12: Podłączenie uchwytu spawalniczego i przewodu masowego
- Kroki 14-16: Podłączenie zasilania
Zgodność modelu
- Dotyczy modeli chłodzonych gazem (gascooled)
- Wsparcie dla MultiVoltage w wybranych wariantach
