Instrukcja obsługi zasilacza Gamemax RGB SMART 1300W
Szybki przewodnik po zasilaczu Gamemax RGB SMART 1300W. Dowiedz się, jak poprawnie podłączyć kable, skonfigurować oświetlenie RGB oraz jakie są parametry techniczne tego zasilacza 80Plus Platinum.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zasilacz Gamemax RGB SMART 1300W to jednostka o wysokiej sprawności (certyfikat 80Plus Platinum), wyposażona w w pełni modularne okablowanie oraz podświetlenie RGB. Uwaga: Ze względu na modularną konstrukcję, należy używać wyłącznie oryginalnych kabli dostarczonych przez producenta. Użycie niekompatybilnych przewodów może doprowadzić do uszkodzenia podzespołów komputera.
Zawartość zestawu
W opakowaniu znajdują się:
- Zasilacz Gamemax RGB SMART 1300W
- Kabel zasilający 20+4 pin (płyta główna)
- Kable CPU 4+4 pin
- Kable PCIe 6+2 pin oraz 12V-2x6 (PCIe 5.0/5.1)
- Kable SATA oraz PATA (Molex)
- Kabel AURA SYNC
Instalacja i podłączanie

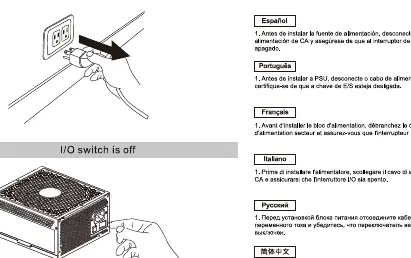

- Przed rozpoczęciem instalacji upewnij się, że zasilacz jest wyłączony (przełącznik I/O w pozycji OFF) i odłączony od sieci elektrycznej.

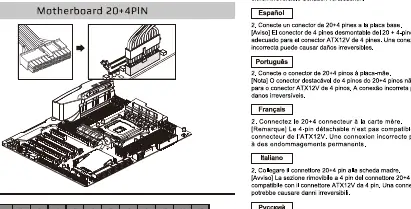

- Podłącz kabel 20+4 pin do płyty głównej.

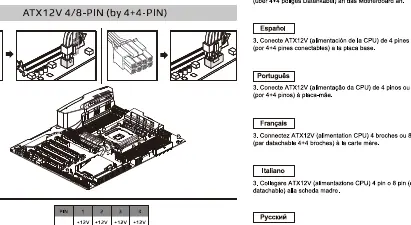

- Podłącz kable zasilania procesora (ATX12V 4/8 pin) do płyty głównej.

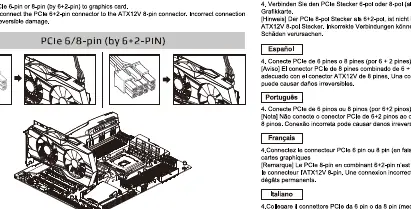

- Podłącz kable PCIe (6+2 pin) do karty graficznej.

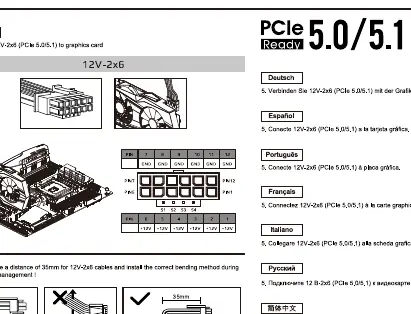

- W przypadku nowoczesnych kart graficznych obsługujących standard PCIe 5.0/5.1, użyj dedykowanego kabla 12V-2x6. Ważne: Nie wyginaj kabla 12V-2x6 w odległości mniejszej niż 35 mm od złącza.
- Podłącz urządzenia peryferyjne (HDD, SSD, ODD) za pomocą kabli SATA lub Molex (PATA).
Konfiguracja oświetlenia RGB
Zasilacz oferuje dwa tryby sterowania oświetleniem:
- Tryb ręczny: Użyj przycisku na zasilaczu, aby zmieniać efekty. Przytrzymanie przycisku przez 3 sekundy wyłącza oświetlenie. Zasilacz posiada funkcję pamięci ostatniego trybu.
- Tryb synchronizacji (Sync): Podłącz kabel 5V 3-pin ARGB do odpowiedniego złącza na płycie głównej (ADD Header) lub kontrolera (HUB AURA SYNC), aby sterować oświetleniem z poziomu oprogramowania płyty głównej.
Dane techniczne
Zasilacz obsługuje napięcie wejściowe 100-240V (15-8A, 47-63Hz). Łączna moc wyjściowa wynosi 1300W. Szczegółowe obciążenia dla poszczególnych linii (+3.3V, +5V, +12V, -12V, +5VSB) znajdują się na tabliczce znamionowej zasilacza.
Praktyczna pomoc
Typowe problemy
Niestabilna praca systemu lub uszkodzenie podzespołów
Upewnij się, że używasz wyłącznie oryginalnych kabli modularnych Gamemax. Użycie kabli innych producentów może spowodować niekompatybilność.
Problemy z zasilaniem karty graficznej PCIe 5.0
Sprawdź, czy kabel 12V-2x6 jest wpięty poprawnie i nie jest wygięty pod kątem mniejszym niż 35 mm od wtyczki.
Przed użyciem
- Wyłącz zasilanie i odłącz kabel sieciowy przed instalacją.
- Sprawdź, czy posiadasz wszystkie kable modularne wymienione w instrukcji.
- Upewnij się, że obudowa komputera zapewnia odpowiednią wentylację.
- Sprawdź, czy przełącznik I/O jest w pozycji wyłączonej.
Parametry w praktyce
- 80Plus Platinum
- Certyfikat potwierdzający wysoką sprawność energetyczną zasilacza.
Ilustracje i schematy
- Schemat podłączenia złącza 20+4 pin do płyty głównej.
- Schemat podłączenia złącza ATX12V 4/8 pin do procesora.
- Schemat podłączenia złącza PCIe 6/8 pin oraz 12V-2x6 do karty graficznej.
- Schemat podłączenia oświetlenia ARGB do płyty głównej.
Zgodność modelu
- Zasilacz wymaga użycia wyłącznie oryginalnych kabli modularnych Gamemax.
- Złącze 12V-2x6 jest przeznaczone wyłącznie dla kart graficznych PCIe 5.0/5.1.
