Instrukcja instalacji anteny GPS Garmin GPS 19x NMEA 0183
Kompletny przewodnik instalacji i konfiguracji anteny GPS Garmin GPS 19x NMEA 0183. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć okablowanie NMEA 0183 i skonfigurować częstotliwość aktualizacji danych.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Antena GPS 19x NMEA 0183 to wysokoczułe urządzenie GPS przeznaczone do montażu na łodziach. Instrukcja opisuje metody montażu (powierzchniowy, na maszcie, pod pokładem), schematy okablowania NMEA 0183 oraz sposób ograniczenia częstotliwości aktualizacji danych. str. 2, 4, 5
Najważniejsze czynności
- Montaż powierzchniowy str. 2, 3
- Montaż na maszcie str. 3
- Ograniczenie częstotliwości aktualizacji str. 5
Problemy i rozwiązania
Brak sygnału GPS
Sprawdź, czy antena ma czysty widok na niebo i nie jest zasłonięta przez metalowe konstrukcje.
str. 2Konserwacja i reset
- Czyszczenie obudowy str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wodoodporność | IPX7 | Zanurzenie do 1m przez 30 min | str. 5 |
| Zasilanie | 8–33 Vdc | Napięcie wejściowe | str. 5 |
Gdzie szukać w PDF
- Instrukcje montażu str. 2, 3
- Podłączenie elektryczne str. 4, 5
- Dane techniczne str. 5
Spis treści
Najważniejsze informacje z instrukcji
Antena Garmin GPS 19x NMEA 0183 to wysokoczułe urządzenie GPS przeznaczone do montażu na łodziach. Przed przystąpieniem do instalacji należy pamiętać o zachowaniu zasad bezpieczeństwa (używanie okularów ochronnych, maski przeciwpyłowej i ochrony słuchu podczas wiercenia). Antena wymaga poprawnego montażu i podłączenia do zasilania oraz urządzenia zgodnego z protokołem NMEA 0183.
Montaż anteny
Antenę można zamontować na trzy sposoby:
- Montaż powierzchniowy: Wymaga wywiercenia otworów na śruby i otworu na kabel. Użyj dołączonego wspornika jako szablonu.
- Montaż na maszcie (na słupku): Antenę można zamontować na standardowym maszcie z gwintem 1 cal (14 zwojów na cal). Kabel można poprowadzić na zewnątrz lub wewnątrz masztu.
- Montaż pod pokładem: Antena może być montowana pod powierzchnią z włókna szklanego (nie może być to metal).
Wskazówki dotyczące lokalizacji:
- Antena musi znajdować się co najmniej 150 mm od kompasu.
- Zapewnij czysty widok na niebo w każdym kierunku.
- Unikaj montażu w cieniu nadbudówek, masztów lub w pobliżu źródeł zakłóceń elektromagnetycznych (silnik, radar).
- W przypadku obecności radaru, najlepiej zamontować antenę powyżej ścieżki wiązki radaru.
Podłączenie elektryczne
Antena musi być podłączona do zasilania i urządzenia NMEA 0183. Do jednej anteny można podłączyć do trzech urządzeń NMEA 0183. Należy użyć lutowania i rurek termokurczliwych do zabezpieczenia połączeń.
Konfiguracja częstotliwości aktualizacji
Domyślnie antena przesyła dane 10 razy na sekundę (38400 bps). Można ograniczyć tę częstotliwość do 1 razu na sekundę (4800 bps), instalując dołączony kabel z rezystorem w linii z pomarańczowym przewodem (Zasilanie akcesoriów).
Konserwacja i czyszczenie
Obudowa nie wymaga specjalnej konserwacji. Czyść ją miękką szmatką zwilżoną łagodnym detergentem. Unikaj rozpuszczalników chemicznych, które mogą uszkodzić plastik.
Dane techniczne
- Wodoodporność: IPX7 (zanurzenie do 1 metra przez 30 minut).
- Zasilanie: 8–33 V DC, nieregulowane.
- Pobór prądu: 40 mA przy 12 V DC.
- Zakres temperatur: -30°C do 80°C.
Informacje o producencie
Garmin Ltd.
Praktyczna pomoc
Typowe problemy
Brak sygnału GPS
Sprawdź, czy antena ma czysty widok na niebo i nie jest zasłonięta przez metalowe konstrukcje.
Niedokładne odczyty prędkości na żaglówce
Nie montuj anteny zbyt wysoko na maszcie, aby uniknąć wpływu przechyłów.
Interferencje z innymi urządzeniami
Zwiększ odległość od innych urządzeń elektronicznych lub zmień lokalizację montażu.
Przed użyciem
- Sprawdź, czy masz wszystkie narzędzia (wiertarka, wiertła, uszczelniacz).
- Upewnij się, że miejsce montażu jest oddalone o min. 150 mm od kompasu.
- Przetestuj lokalizację montażu przed trwałym zamocowaniem.
- Sprawdź, czy powierzchnia montażowa nie jest metalowa (dla montażu pod pokładem).
Parametry w praktyce
- Częstotliwość aktualizacji
- Domyślnie 10 razy na sekundę (10 Hz), możliwość ograniczenia do 1 Hz.
Ilustracje i schematy
- Schematy montażu pokazują prawidłowe prowadzenie kabla wewnątrz i na zewnątrz masztu.

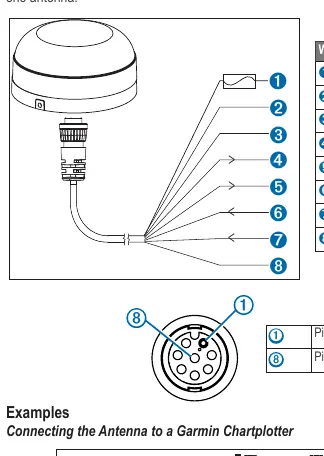

- Schematy połączeń elektrycznych wskazują kolory przewodów dla zasilania i danych NMEA 0183.
Zgodność modelu
- Antena jest zgodna z urządzeniami NMEA 0183.
- W przypadku podłączenia do serii GPSMAP 2000, 3000, 4000 lub 5000, konieczne jest ograniczenie częstotliwości aktualizacji.
