Instrukcja montażu plotera nawigacyjnego Garmin ECHOMAP ULTRA 2 16XSV
Kompletny przewodnik instalacji plotera nawigacyjnego Garmin ECHOMAP ULTRA 2 16XSV. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć zasilanie, przetwornik, sieć NMEA 2000 oraz HDMI.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera procedury montażu plotera nawigacyjnego ECHOMAP ULTRA 2 16XSV, w tym montaż na wsporniku i wpuszczany, oraz wytyczne dotyczące podłączeń elektrycznych i sieciowych. str. 1, 2, 3, 4
Najważniejsze czynności
- Montaż na wsporniku str. 3
- Montaż wpuszczany str. 4
- Podłączenie zasilania i sieci str. 2, 5, 6
Problemy i rozwiązania
Niestabilne działanie urządzenia
Sprawdź, czy złącze kabla jest w pełni osadzone w porcie.
str. 5Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wodoodporność | IPX7 | Wytrzymuje zanurzenie do 1m przez 30 min | str. 8 |
| Napięcie wejściowe | 9-18 Vdc | Zakres napięcia zasilania | str. 8 |
| Bezpiecznik | 8 A, 125 V | Typ bezpiecznika: fast-acting | str. 8 |
Gdzie szukać w PDF
- Bezpieczeństwo i narzędzia str. 1
- Widok złączy str. 2
- Montaż na wsporniku str. 3
- Montaż wpuszczany str. 4
- Specyfikacja techniczna str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu i podłączenia plotera nawigacyjnego Garmin ECHOMAP ULTRA 2 16XSV. Dokument obejmuje procedury montażu na wsporniku (bail mount) oraz montażu wpuszczanego (flush mount), a także szczegółowe informacje o złączach, wymaganiach sieciowych NMEA 2000 oraz specyfikację techniczną.
Bezpieczeństwo i przygotowanie
Przed przystąpieniem do instalacji należy zapoznać się z poniższymi zasadami:
- Podczas wiercenia lub cięcia zawsze sprawdzaj, co znajduje się po drugiej stronie powierzchni.
- Zawsze noś okulary ochronne, ochronniki słuchu i maskę przeciwpyłową.
- Przed rozpoczęciem prac odłącz zasilanie jednostki pływającej.
- Nie usuwaj wbudowanego bezpiecznika z kabla zasilającego, aby uniknąć ryzyka pożaru lub uszkodzenia urządzenia.
- Instaluj urządzenie tylko wtedy, gdy jednostka znajduje się na lądzie lub jest bezpiecznie zacumowana w spokojnych warunkach wodnych.
Montaż urządzenia

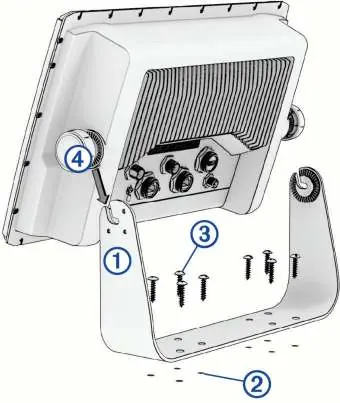

Montaż na wsporniku (Bail Mount)
- Użyj wspornika jako szablonu, aby zaznaczyć otwory pilotażowe.
- Wywierć otwory wiertłem 3 mm.
- Przymocuj wspornik do powierzchni za pomocą dołączonych podkładek i wkrętów do drewna.
- Zainstaluj pokrętła wspornika po bokach urządzenia.
- Umieść urządzenie we wsporniku i dokręć pokrętła.
- Zatrzaśnij osłony krawędzi urządzenia.

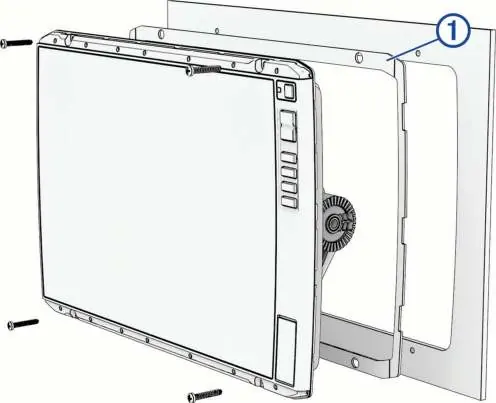

Montaż wpuszczany (Flush Mount)
- Przymocuj szablon do miejsca montażu.
- Wywierć otwory w rogach linii cięcia wiertłem 8,5 mm.
- Wytnij otwór w powierzchni montażowej wzdłuż linii szablonu.
- Dopasuj urządzenie do otworu, w razie potrzeby użyj pilnika lub papieru ściernego.
- Zdejmij osłony krawędzi za pomocą plastikowego narzędzia.
- Zainstaluj uszczelkę gumową z tyłu urządzenia (pamiętaj o usunięciu warstwy ochronnej).
- Podłącz wszystkie kable przed ostatecznym umieszczeniem urządzenia w otworze.
- Zabezpiecz urządzenie wkrętami i załóż osłony krawędzi.

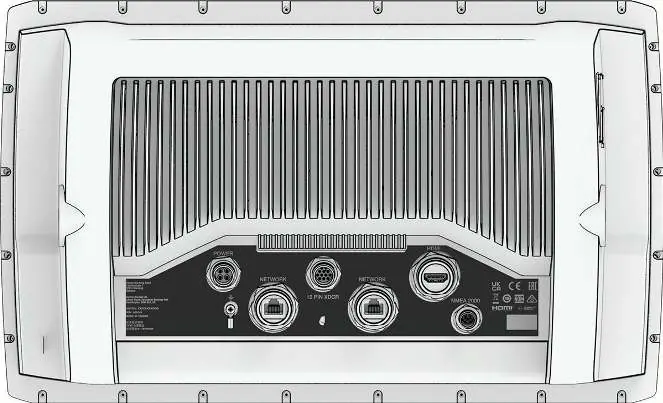

Podłączenia i złącza
Urządzenie posiada następujące porty:
- POWER: Zasilanie.
- 12 PIN XDCR: Przetwornik (transducer).
- HDMI: Wyjście wideo.
- NETWORK: Port sieciowy dla kompatybilnych urządzeń Garmin (np. LiveScope, GCV).
- NMEA 2000: Sieć NMEA 2000.
Uwaga: Urządzenie nie jest kompatybilne z Garmin BlueNet ani Garmin Marine Network (np. radarami lub starszymi ploterami GPSMAP).

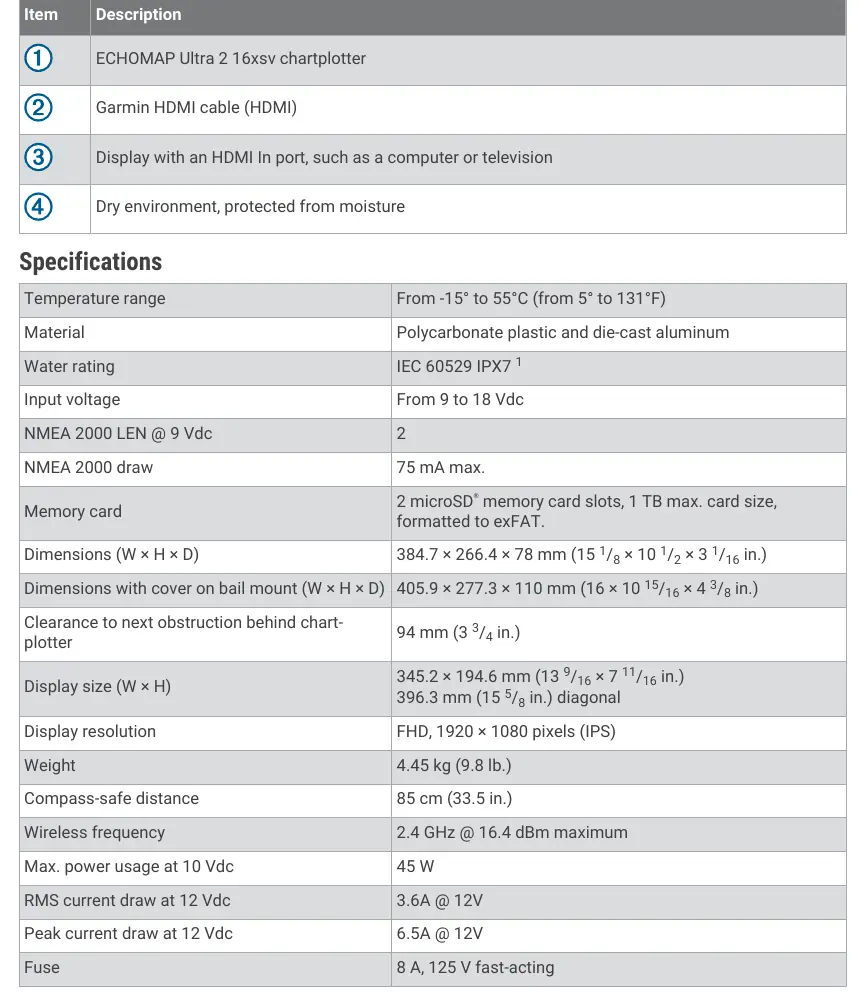

Dane techniczne
Urządzenie posiada klasę wodoodporności IPX7 (wytrzymuje przypadkowe zanurzenie do 1 m przez 30 minut). Zakres napięcia wejściowego wynosi od 9 do 18 Vdc. Maksymalny pobór mocy przy 10 Vdc to 45 W.
Informacje o producencie
Garmin Ltd.
Praktyczna pomoc
Typowe problemy
Urządzenie zachowuje się niestabilnie
Sprawdź, czy złącze kabla jest w pełni osadzone w porcie. Odłącz, sprawdź piny i dociśnij ponownie.
Korozja styków
Zawsze zakrywaj nieużywane złącza dołączonymi osłonami pogodowymi.
Zakłócenia kompasu
Nie instaluj urządzenia bliżej kompasu magnetycznego niż wynosi bezpieczna odległość (85 cm).
Przed użyciem
- Przygotuj wiertarkę i odpowiednie wiertła (3 mm, 3.2 mm, 8.5 mm)
- Przygotuj śrubokręt krzyżakowy #2
- Przygotuj wyrzynarkę lub narzędzie obrotowe do wycięcia otworu
- Upewnij się, że masz plastikowe narzędzie do podważania (nie używaj metalowego)
- Sprawdź, czy zasilanie jest odłączone
Parametry w praktyce
- NMEA 2000 LEN
- Load Equivalency Number: określa pobór prądu z sieci NMEA 2000 (wartość 2).
- Input voltage
- Zakres napięcia zasilania: 9-18 Vdc.
Ilustracje i schematy
- Widok złączy: POWER, 12 PIN XDCR, HDMI, NETWORK, NMEA 2000
- Schemat montażu na wsporniku (bail mount)
- Schemat montażu wpuszczanego (flush mount)
Zgodność modelu
- Niekompatybilne z Garmin BlueNet i Garmin Marine Network
- Wymaga kabli Garmin do portu NETWORK
- Wymaga kabli Garmin do HDMI
