Instrukcja obsługi echosondy Humminbird PiranhaMAX 197c i 197c DI
Przewodnik użytkownika echosondy Humminbird PiranhaMAX 197c i 197c DI. Dowiedz się, jak zainstalować urządzenie, zamontować przetwornik, skonfigurować ustawienia sonaru i rozwiązywać problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Echosonda Humminbird PiranhaMAX 197c/197c DI wymaga zasilania 12 VDC (10-20 VDC) i poprawnego montażu przetwornika w miejscu wolnym od turbulencji. Urządzenie obsługuje sonar Dual Beam oraz (w modelu DI) Down Imaging. str. 40, 70, 71
Najważniejsze czynności
- Włączanie urządzenia str. 46
- Montaż przetwornika na pawęży str. 15, 18, 21
Pierwsze uruchomienie
- Włączanie i konfiguracja str. 46
Problemy i rozwiązania
Brak zasilania
Sprawdź bezpiecznik 1A i połączenia kablowe.
str. 68
Brak odczytu dna
Dostosuj wysokość i kąt przetwornika.
str. 68, 69Konserwacja i reset
- Resetowanie ustawień str. 49
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 10-20 VDC | Wymagane napięcie zasilania | str. 70, 71 |
| Częstotliwość | 200/455 kHz | Częstotliwości pracy sonaru | str. 70, 71 |
Gdzie szukać w PDF
- Instalacja głowicy str. 8, 13
- Instalacja przetwornika str. 14, 26
- Montaż przenośny str. 27, 35
- Obsługa menu str. 44, 51
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące instalacji, obsługi i konserwacji echosond Humminbird PiranhaMAX 197c oraz 197c DI. Urządzenie wymaga zasilania 12 VDC (zakres 10-20 VDC) i poprawnego montażu przetwornika w miejscu wolnym od turbulencji, aby zapewnić dokładne odczyty. Przed rozpoczęciem użytkowania należy upewnić się, że przetwornik jest w pełni zanurzony w wodzie.
Opis urządzenia
Echosonda posiada interfejs obsługiwany za pomocą trzech klawiszy: POWER/MENU, strzałek UP/DOWN oraz CHECK/ENTER. Ekran wyświetla dane sonaru w czasie rzeczywistym, a historia danych przewija się w lewo.
Instalacja
Instrukcja opisuje dwa główne sposoby montażu:

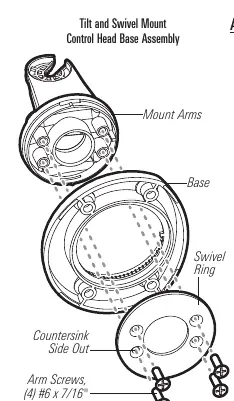

- Montaż stały: Obejmuje montaż głowicy sterującej na pulpicie oraz montaż przetwornika na pawęży. Wymaga wywiercenia otworów i uszczelnienia ich silikonem morskim.
- Montaż przenośny: Wykorzystuje specjalną walizkę, w której montuje się głowicę, akumulator i przetwornik z przyssawką.
Obsługa i ustawienia
System menu pozwala na dostosowanie parametrów pracy:
- Sonar: Możliwość wyboru częstotliwości (200/455 kHz), ustawienia czułości, zakresu głębokości oraz włączenia funkcji Fish ID+.
- Down Imaging (tylko 197c DI): Pozwala na ustawienie kontrastu i palety kolorów dla szczegółowego obrazowania dna.
- Alarmy: Możliwość ustawienia alarmów głębokości, baterii i ryb.
Konserwacja
Aby utrzymać urządzenie w dobrym stanie:
- Ekran czyść miękką szmatką z łagodnym mydłem i wodą; unikaj chemicznych środków do szyb.
- Przetwornik należy czyścić z glonów i osadów morskich.
- W przypadku modelu przenośnego, po użyciu w słonej wodzie, przemyj urządzenie słodką wodą.
Rozwiązywanie problemów
W przypadku braku zasilania sprawdź bezpiecznik 1A i połączenia kablowe. Jeśli echosonda nie wykrywa przetwornika, upewnij się, że kabel jest nieuszkodzony i w pełni zanurzony. Problemy z odczytem dna przy dużej prędkości zazwyczaj wymagają korekty wysokości lub kąta montażu przetwornika.
Praktyczna pomoc
Typowe problemy
Brak zasilania po włączeniu
Sprawdź połączenie kabla zasilającego, bezpiecznik 1A oraz czy napięcie zasilania mieści się w zakresie 10-20 VDC.
Komunikat 'transducer not connected'
Sprawdź, czy wtyczka przetwornika jest poprawnie wpięta do portu oraz czy kabel nie jest uszkodzony.
Brak odczytu dna przy dużej prędkości

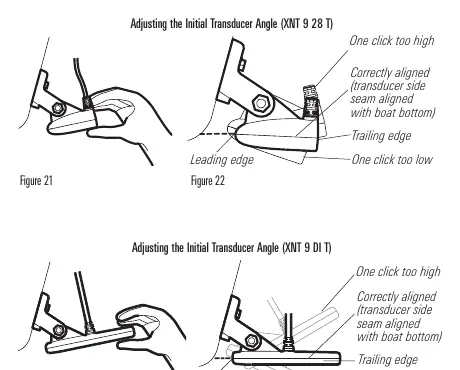

Dostosuj wysokość i kąt przetwornika na pawęży. Upewnij się, że przetwornik jest zamontowany w miejscu wolnym od turbulencji.
Zakłócenia na ekranie (czarne kropki)
Wyłącz inne urządzenia elektroniczne w pobliżu lub sprawdź, czy przetwornik nie jest zamontowany zbyt blisko śruby napędowej.
Przed użyciem
- Upewnij się, że przetwornik jest w pełni zanurzony w wodzie.
- Sprawdź, czy zasilanie wynosi 12 VDC.
- Upewnij się, że wszystkie kable są poprawnie podłączone do głowicy.
- W przypadku montażu przenośnego, sprawdź naładowanie akumulatora.
- Upewnij się, że przetwornik jest ustawiony równolegle do powierzchni wody.
Ilustracje i schematy

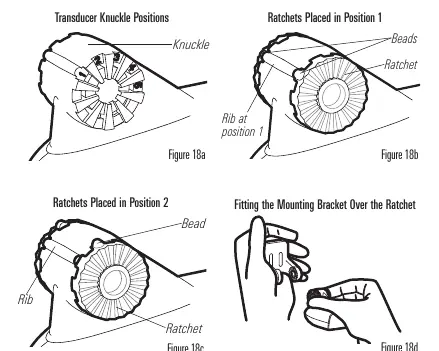

- Schemat montażu przetwornika na pawęży (str. 15-22).
- Schemat podłączenia zasilania (str. 9).

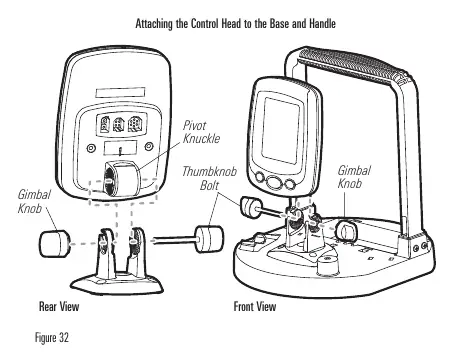

- Schemat montażu w walizce przenośnej (str. 27-35).
Zgodność modelu
- Urządzenie wymaga zasilania 12 VDC.
- Modele międzynarodowe mogą wymagać ustawienia języka i jednostek miary przy pierwszym uruchomieniu.
- Przetwornik XNT-9-28-T jest przeznaczony dla modelu 197c, a XNT-9-DI-T dla 197c DI.
