Instrukcja obsługi wzmacniacza gitarowego Gear4music 15W

Szybki przewodnik po instrukcji obsługi wzmacniacza gitarowego Gear4music 15W. Dowiedz się, jak korzystać z funkcji panelu sterowania, ustawień korektora oraz zapoznaj się ze specyfikacją techniczną urządzenia.

Spis treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy wzmacniacza gitarowego Gear4music o mocy 15W (modele ES-52, LBL-10, S15A). Dokument zawiera wytyczne dotyczące bezpiecznego użytkowania, opis funkcji panelu sterowania oraz specyfikację techniczną. W przypadku problemów z urządzeniem, należy skontaktować się z centrum obsługi klienta Gear4music pod numerem 0330 365 4444 lub adresem e-mail [email protected].

Opis funkcji i panelu sterowania

Panel sterowania wzmacniacza umożliwia regulację brzmienia oraz podłączenie instrumentu i akcesoriów. Główne elementy to:

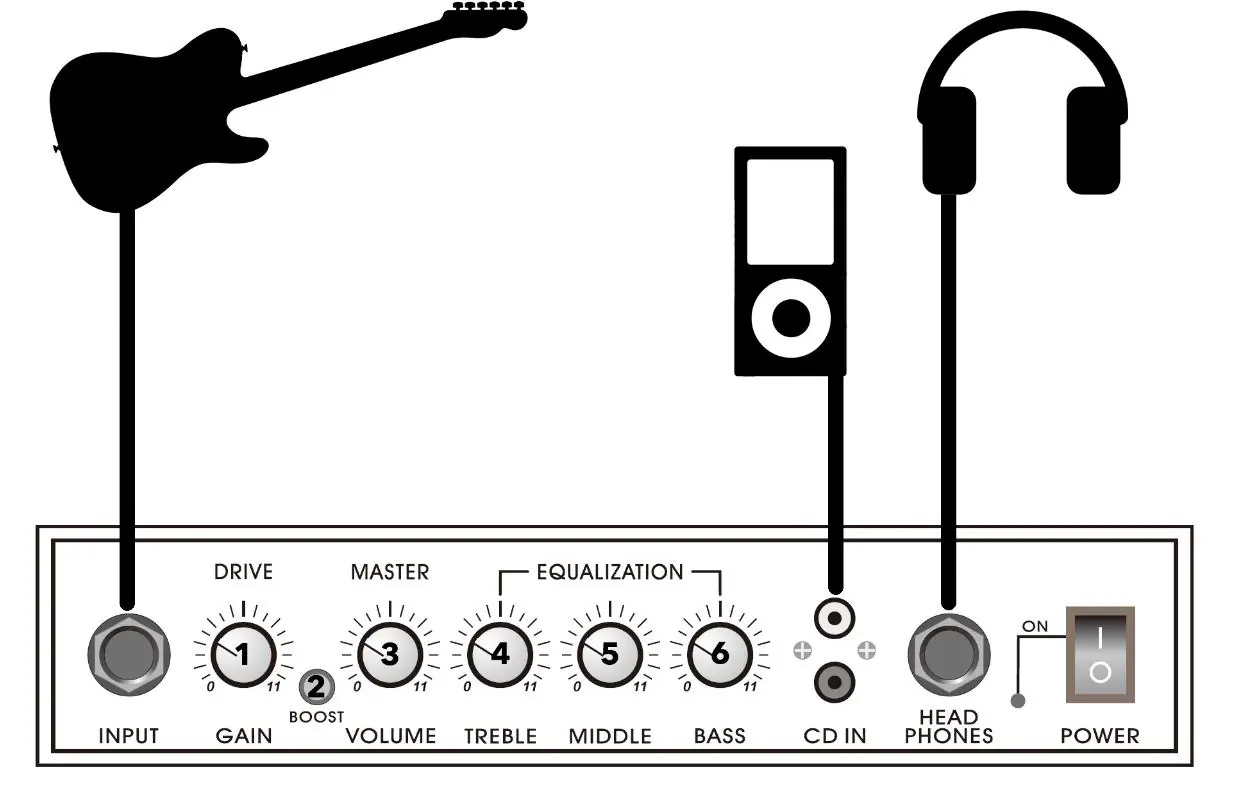

Panel sterowania wzmacniacza Gear4music 15W

1. Gain/Drive (tylko ES-52): Regulacja poziomu przesterowania (gain/drive).
2. Boost (tylko ES-52): Przełącznik między kanałem czystym (podniesiony) a przesterowanym (wciśnięty).
3. Master Volume: Regulacja ogólnej głośności wyjściowej.
4. Treble (EQ): Regulacja tonów wysokich (10kHz).
5. Middle (EQ): Regulacja tonów średnich (440Hz).
6. Bass (EQ): Regulacja tonów niskich (100Hz).
7. Presence (tylko LBL10): Regulacja odpowiedzi basowej.
Gniazda: Wejście gitarowe (Input), wejście CD (CD IN) oraz wyjście słuchawkowe (Headphones).

Specyfikacja techniczna

Moc wyjściowa: 15W (maksymalna przy 4Ω).
Napięcie znamionowe: 240V 50/60Hz.
Głośnik: 6.5 cala.
Czułość wejściowa: 6mV (przy 1kHz).
Impedancja wejściowa: 470kΩ.
Pobór mocy: 19W.

Bezpieczeństwo i konserwacja

Aby zapewnić bezpieczne użytkowanie wzmacniacza, należy przestrzegać następujących zasad:

Nie otwierać obudowy – wewnątrz nie ma części serwisowalnych przez użytkownika.
Unikać umieszczania urządzenia w pobliżu źródeł ciepła, w bezpośrednim świetle słonecznym, w miejscach o dużym zapyleniu lub narażonych na wibracje.
Chronić przed wilgocią, zachlapaniem oraz nie stawiać na urządzeniu przedmiotów wypełnionych płynami (np. wazonów).
Zapewnić odpowiednią cyrkulację powietrza – nie zasłaniać otworów wentylacyjnych gazetami, obrusami czy zasłonami.
Urządzenie musi być uziemione.
W przypadku wystąpienia nieprawidłowości, należy odłączyć wtyczkę z gniazda zasilania.

Praktyczna pomoc

Typowe problemy

Brak dźwięku

Sprawdź, czy wzmacniacz jest włączony, czy kabel gitarowy jest poprawnie podłączony oraz czy pokrętło Master Volume nie jest ustawione na minimum.

Przegrzewanie się urządzenia

Upewnij się, że otwory wentylacyjne nie są zasłonięte przez przedmioty takie jak gazety czy zasłony.

Przed użyciem

Sprawdź, czy napięcie w gniazdku (240V) jest zgodne z wymaganiami urządzenia.
Upewnij się, że wzmacniacz stoi na stabilnym i suchym podłożu.
Sprawdź, czy wszystkie kable połączeniowe są sprawne i poprawnie wpięte.
Upewnij się, że wokół wzmacniacza jest wystarczająco dużo wolnej przestrzeni dla wentylacji.

Parametry w praktyce

Input Sensitivity 6mV: Czułość wejściowa określająca minimalny sygnał potrzebny do wysterowania wzmacniacza.

Ilustracje i schematy

Pokrętła 4, 5 i 6 służą do korekcji barwy dźwięku (Equalization) odpowiednio dla wysokich, średnich i niskich tonów.
Gniazdo CD IN pozwala na podłączenie zewnętrznego źródła dźwięku.
Gniazdo HEADPHONES służy do cichego ćwiczenia na słuchawkach.

Zgodność modelu

Wzmacniacz wymaga zasilania sieciowego 240V.
Funkcje Boost i Gain są specyficzne dla modelu ES-52.
Funkcja Presence jest dostępna tylko w modelu LBL10.
