Instrukcja obsługi wzmacniacza gitarowego Harley Benton Mighty 15TH
Szybki przewodnik po wzmacniaczu gitarowym Harley Benton Mighty 15TH. Dowiedz się, jak podłączyć instrument, korzystać z pętli efektów, regulować moc wyjściową oraz bezpiecznie obsługiwać urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

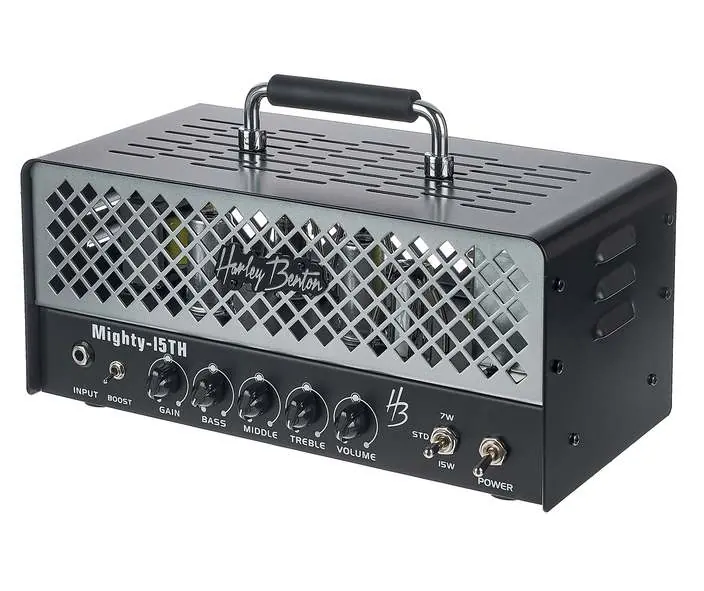

Wzmacniacz Harley Benton Mighty 15TH to lampowy wzmacniacz gitarowy o mocy 15 W, z możliwością redukcji do 7 W. Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń. Ze względu na obecność wysokich napięć wewnątrz obudowy, użytkownik nie powinien samodzielnie otwierać urządzenia ani dokonywać napraw. Należy zawsze używać odpowiedniego okablowania i dbać o prawidłową wentylację.
Instalacja i pierwsze uruchomienie
Przed podłączeniem urządzenia upewnij się, że jest ono wyłączone. Używaj wysokiej jakości kabli o możliwie najkrótszej długości. Sprawdź, czy napięcie w gniazdku sieciowym jest zgodne z wymaganiami urządzenia. Podczas transportu i przechowywania chroń wzmacniacz przed wibracjami, kurzem i wilgocią.
Obsługa i elementy sterujące
Panel przedni zawiera następujące elementy:
- INPUT: Gniazdo jack 1/4" do podłączenia gitary.
- BOOST: Przełącznik funkcji podbicia sygnału.
- GAIN: Regulacja poziomu wzmocnienia i przesterowania.
- BASS, MIDDLE, TREBLE: Korekcja barwy dźwięku.
- VOLUME: Regulacja głośności wyjściowej.
- Przełącznik mocy: Pozwala wybrać tryb pracy: STD (standby), 7 W (redukcja mocy) lub 15 W (pełna moc).
- POWER: Główny włącznik zasilania.
Pętla efektów i złącza
Wzmacniacz wyposażony jest w szeregową pętlę efektów:
- SEND: Wyjście sygnału do zewnętrznych procesorów dźwięku. Może służyć również jako wyjście liniowe.
- RETURN: Wejście sygnału powracającego z procesora efektów.
- FS BOOST: Gniazdo do podłączenia przełącznika nożnego (footswitch) sterującego funkcją Boost.
Na tylnym panelu znajdują się również wyjścia głośnikowe dla kolumn o impedancji 8 Ω oraz 16 Ω.
Czyszczenie i konserwacja
Regularnie czyść zewnętrzne elementy urządzenia za pomocą suchej, miękkiej szmatki. W przypadku trudnych zabrudzeń można użyć lekko zwilżonej szmatki. Nigdy nie używaj rozpuszczalników ani alkoholu, ponieważ mogą one uszkodzić powierzchnię.
Dane techniczne
- Lampy przedwzmacniacza: 2 × 12AX7
- Lampy mocy: 2 × EL84
- Lampa wskaźnikowa: 1 × 6E2
- Moc wyjściowa: 15 W (przełączalna na 7 W)
- Wymiary (szer. x wys. x gł.): 330 mm × 162 mm × 146 mm
- Waga: 5,9 kg
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub bardzo cichy sygnał
Sprawdź, czy przełącznik mocy nie znajduje się w pozycji STD (standby). Upewnij się, że wszystkie kable są poprawnie wpięte.
Ryzyko uszkodzenia powierzchni mebli
Gumowe nóżki wzmacniacza mogą reagować z niektórymi powierzchniami, powodując plamy. W razie wątpliwości użyj podkładki filcowej.
Uszkodzenie wzmacniacza przez niewłaściwe bezpieczniki
Zawsze używaj bezpieczników o parametrach zgodnych z instrukcją (1 A, 250 V, slow-blow dla zasilania; 315 mA, 250 V, slow-blow dla wysokiego napięcia).
Przed użyciem
- Sprawdź, czy napięcie sieciowe jest zgodne z wymaganiami urządzenia.
- Upewnij się, że otwory wentylacyjne nie są zablokowane.
- Sprawdź, czy wszystkie kable połączeniowe są sprawne i wysokiej jakości.
- Upewnij się, że urządzenie jest wyłączone przed podłączeniem kolumn głośnikowych.
- Sprawdź, czy impedancja kolumny głośnikowej jest zgodna z wybranym wyjściem (8 lub 16 Ohm).
Ilustracje i schematy

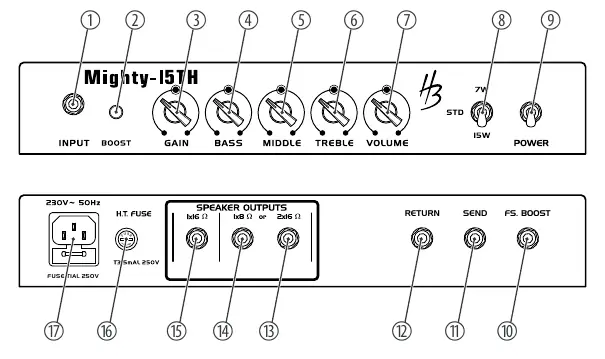

- Panel przedni: Zawiera wejście gitarowe, przełącznik Boost, korekcję (Gain, Bass, Middle, Treble, Volume) oraz przełącznik mocy i zasilania.
- Panel tylny: Zawiera gniazdo zasilania, bezpieczniki, wyjścia głośnikowe (8/16 Ohm), pętlę efektów (Send/Return) oraz wejście footswitch.
Zgodność modelu
- Wzmacniacz może obsługiwać parę kolumn 16 Ω (łącznie 8 Ω) lub pojedynczą kolumnę 8 Ω.
- Pętla efektów (Send/Return) pozwala na wpięcie zewnętrznych procesorów dźwięku.
