Instrukcja obsługi efektu świetlnego Equinox Helix XP 150W Gobo Flower

Szybki przewodnik po obsłudze i konfiguracji efektu świetlnego Equinox Helix XP 150W Gobo Flower. Dowiedz się, jak wymieniać gobo, konfigurować tryby DMX, ustawiać tryb Master/Slave oraz jak poprawnie podłączyć urządzenie.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 3

Strona 5

Strona 14

Najważniejsze informacje z instrukcji

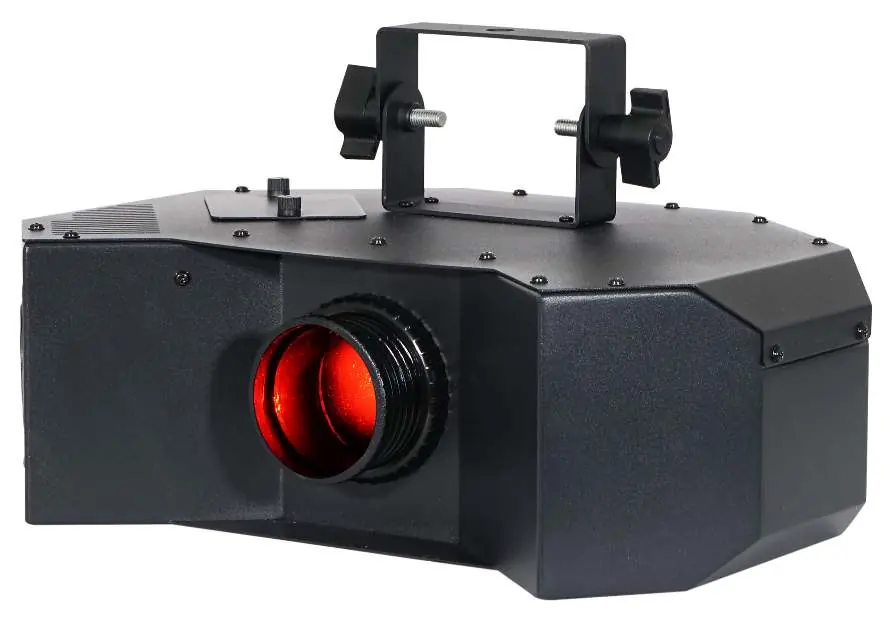

Equinox Helix XP 150W Gobo Flower to profesjonalny efekt świetlny LED. Instrukcja zawiera kluczowe procedury dotyczące bezpiecznego uruchomienia, wymiany gobo, konfiguracji DMX oraz łączenia urządzeń w trybie Master/Slave. Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń.

Opis urządzenia i specyfikacja

Urządzenie wyposażone jest w 150W diodę LED (7200K) i oferuje 8 wymiennych, rotacyjnych gobo oraz tarczę z 9 kolorami. Posiada 4-przyciskowe menu z wyświetlaczem LED, wejścia/wyjścia DMX (3-pin XLR) oraz wejście zasilania IEC.

Moc: 175W
Zasilanie: 100~240V, 50/60Hz
Bezpiecznik: T3.15A 250V
Kąt świecenia: 42°
Waga: 4.8kg
Wymiary: 205 x 370 x 273mm

Wymiana gobo

Urządzenie pozwala na wymianę gobo. Procedura:

Odłącz urządzenie od zasilania i poczekaj, aż ostygnie.
Odkręć śruby skrzydełkowe na klapce dostępu do gobo.
Otwórz klapkę (nie odłączaj przewodu uziemiającego).

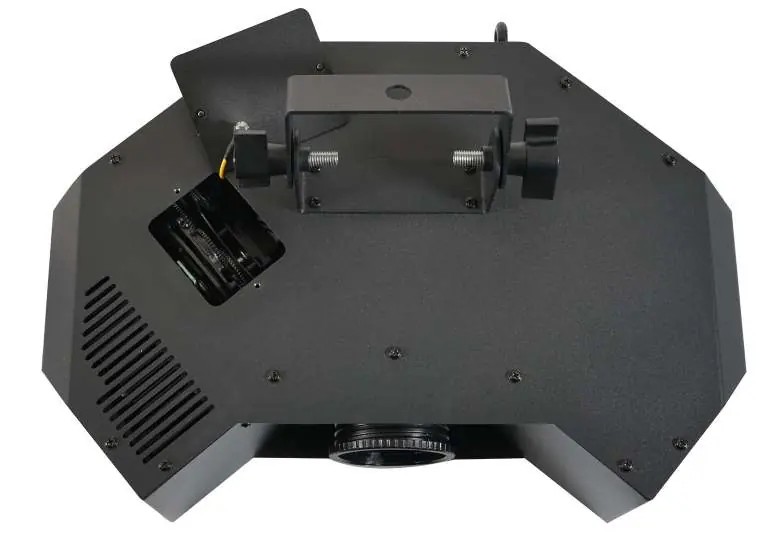

Odsuń uchwyt gobo od tarczy, wyjmij go, zdejmij pierścień zabezpieczający (circlip) i wymień gobo.
Zamontuj ponownie w odwrotnej kolejności.

Obsługa i menu

Nawigacja odbywa się za pomocą przycisków MENU, UP, DOWN, ENTER. Menu pozwala na:

Addr: Ustawienie adresu DMX.
CHnd: Wybór trybu kanałów (2, 6 lub 8).
SLnd: Ustawienie trybu Slave (SL1, SL2, SL3).
NASt: Ustawienie trybu Master (on/off).
SHnd: Wybór programów pokazowych (Show 0-6).
SoUn: Włączenie trybu reakcji na dźwięk (Sound Active).
SEnS: Regulacja czułości mikrofonu (0-100).
MANU: Tryb ręczny (dimmer, strobe, kolor, gobo, rotacja).

Tryby pracy

Urządzenie obsługuje tryby: Auto, Sound Active, Master/Slave oraz DMX. W trybie Master/Slave, jednostki podrzędne (Slave) muszą być ustawione w tym samym trybie kanałów DMX co jednostka nadrzędna (Master). W przypadku utraty sygnału DMX, urządzenie można skonfigurować do pracy w trybie Master/Slave, utrzymania ostatniego polecenia lub wygaszenia (Blackout).

Konfiguracja DMX

Urządzenie obsługuje protokół DMX-512. Wymagane jest użycie kabla XLR (3-pin lub 5-pin). Zaleca się stosowanie terminatora DMX (rezystor 120 Ohm) na ostatnim urządzeniu w łańcuchu, aby uniknąć błędów transmisji.

Łączenie zasilania

Urządzenie umożliwia łączenie zasilania (power linking). Maksymalna liczba połączonych urządzeń wynosi 12 przy 240V lub 6 przy 120V. Należy zachować ostrożność przy łączeniu z innymi typami urządzeń ze względu na różny pobór prądu rozruchowego.

Praktyczna pomoc

Typowe problemy

Urządzenie nie reaguje na sygnał DMX

Sprawdź adres startowy DMX i ustawienia kanałów (2/6/8). Upewnij się, że kabel DMX jest poprawnie podłączony i nie jest uszkodzony.

Brak reakcji na dźwięk

Upewnij się, że tryb 'Sound Active' jest włączony (on) w menu i dostosuj czułość (SEnS) w zakresie 0-100.

Urządzenie nie włącza się

Sprawdź bezpiecznik (T3.15A 250V) oraz kabel zasilający. Upewnij się, że gniazdo zasilania jest sprawne.

Przed użyciem

Sprawdź, czy urządzenie nie zostało uszkodzone w transporcie.
Upewnij się, że napięcie sieciowe wynosi 100~240V AC, 50/60Hz.
Nie zasłaniaj otworów wentylacyjnych, aby zapewnić chłodzenie LED.
Upewnij się, że urządzenie jest używane tylko wewnątrz pomieszczeń.
Sprawdź, czy kabel zasilający nie jest uszkodzony.

Parametry w praktyce

DMX channels: Liczba kanałów sterujących (2, 6 lub 8) do wyboru w zależności od potrzeb kontroli.

Ilustracje i schematy

Panel tylny: Zawiera wyświetlacz LED, przyciski menu, wejście/wyjście DMX, wejście/wyjście zasilania oraz wejście CA-8.
Wymiana gobo: Procedura wymaga odkręcenia śrub skrzydełkowych, otwarcia klapki i wymiany wkładu gobo.

Zgodność modelu

Wymaga kontrolera DMX-512.
Możliwość łączenia zasilania (maks. 12 urządzeń przy 240V).
Kompatybilne z kontrolerem CA-8 (sprzedawanym oddzielnie).
