Instrukcja obsługi kamery IP GeoVision GV-IP Speed Dome

Szybki przewodnik po instalacji i konfiguracji kamery GeoVision GV-IP Speed Dome. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie i sieć, włożyć kartę SD oraz skonfigurować dostęp przez interfejs WWW.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Dodatkowe zdjęcie montażowe ze strony 7 Strona 7 Dodatkowe zdjęcie montażowe ze strony 8 Strona 8 Instalacja karty Micro SD Strona 10 Montaż kamery na uchwycie Strona 11 Interfejs podglądu na żywo Strona 19 Lokalizacja przycisku Default Strona 28

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy serii kamer GeoVision GV-IP Speed Dome. Dokument zawiera kluczowe informacje dotyczące bezpiecznego montażu zewnętrznego, podłączania zasilania i urządzeń peryferyjnych, konfiguracji sieciowej oraz obsługi interfejsu WWW. Przed przystąpieniem do pracy upewnij się, że posiadasz wszystkie elementy zestawu.

Zawartość zestawu

  • Kamera IR IP Speed Dome
  • Zasilacz 24V AC (tylko dla wybranych modeli: GV-SD2322-IR / SD2722-IR / SD3732-IR)
  • Klucz imbusowy M4
  • Zestaw gumowych uszczelek wodoszczelnych
  • Dokumentacja (instrukcja, przewodnik pobierania)

Instalacja kamery

Montaż kamery wymaga odpowiedniego przygotowania, aby zapewnić wodoszczelność i stabilność:

Dodatkowe zdjęcie montażowe ze strony 7
Dodatkowe zdjęcie montażowe ze strony 7

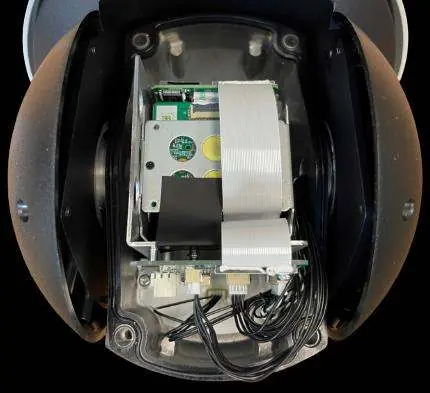

Dodatkowe zdjęcie montażowe ze strony 8
Dodatkowe zdjęcie montażowe ze strony 8

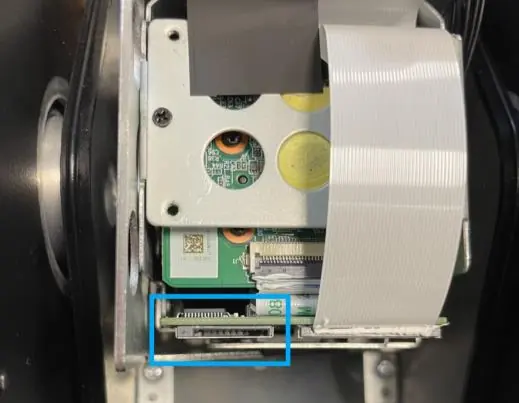

Instalacja karty Micro SD
Instalacja karty Micro SD
Montaż kamery na uchwycie
Montaż kamery na uchwycie
  • Montaż: Kamera powinna być zamontowana powyżej puszki połączeniowej, aby zapobiec przedostawaniu się wody wzdłuż kabli.
  • Wodoszczelność: Wszystkie kable (zasilanie, audio, I/O) muszą być zabezpieczone taśmą wodoszczelną lub silikonem.
  • Karta pamięci: Aby włożyć kartę Micro SD, należy odkręcić tylną pokrywę kamery. Zaleca się stosowanie kart klasy 10, MLC NAND flash. Po instalacji kartę należy sformatować w interfejsie WWW (Setup > Storage > Storage).

Podłączanie kamery

Kamera posiada kabel zintegrowany do podłączenia zasilania, mikrofonu, głośnika i urządzeń I/O:

  • Zasilanie: Podłącz zasilacz do 3-pinowego bloku zacisków lub użyj kabla Ethernet (PoE). W przypadku własnego zasilacza może być wymagane uziemienie (żółty kabel GND).
  • Sieć: Podłącz standardowy kabel sieciowy do portu Ethernet.
  • Urządzenia zewnętrzne: Możliwe jest podłączenie do 2 wejść alarmowych i 1 wyjścia alarmowego.

Pierwsze uruchomienie i konfiguracja sieci

Domyślny adres IP kamery to 192.168.0.10 (jeśli w sieci nie ma serwera DHCP). Aby skonfigurować kamerę:

  1. Pobierz i zainstaluj program GV-IP Device Utility ze strony producenta.
  2. Wyszukaj kamerę w sieci lokalnej za pomocą narzędzia.
  3. Zmień adres IP na statyczny, aby uniknąć konfliktów w sieci.
  4. Zaloguj się do interfejsu WWW za pomocą przeglądarki (domyślny użytkownik: admin).

Obsługa przez interfejs WWW

Po zalogowaniu użytkownik ma dostęp do podglądu na żywo oraz zaawansowanych funkcji:

Interfejs podglądu na żywo
Interfejs podglądu na żywo
  • PTZ Control Panel: Umożliwia sterowanie ruchem kamery, zoomem, ostrością oraz funkcjami Auto Pan i Patrol.
  • Ustawienia obrazu: Dostępne są opcje zmiany proporcji (Scale, Stretch, Original) oraz jakości strumienia wideo.
  • Funkcje inteligentne: W zależności od modelu dostępne są funkcje takie jak Area Focus czy Face Snapshot.

Aktualizacja oprogramowania i przywracanie ustawień

W przypadku problemów z działaniem kamery:

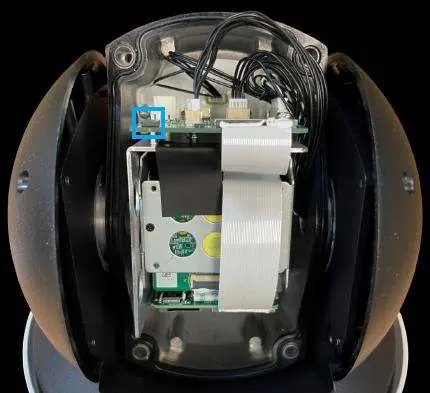

Lokalizacja przycisku Default
Lokalizacja przycisku Default
  • Aktualizacja: Firmware można zaktualizować w sekcji Setup > System > Maintenance.
  • Reset do ustawień fabrycznych: Można to zrobić z poziomu interfejsu WWW lub fizycznie, przytrzymując przycisk Default na płycie głównej kamery przez około 30 sekund.

Praktyczna pomoc

Typowe problemy

Kamera nie odpowiada lub działa nieprawidłowo

Przywróć ustawienia fabryczne, przytrzymując przycisk Default na kamerze przez 30 sekund.

Brak nagrań na karcie pamięci

Upewnij się, że karta jest poprawnie zainstalowana i sformatowana w interfejsie WWW (Setup > Storage > Storage).

Woda dostaje się do wnętrza kamery

Sprawdź, czy kamera jest zamontowana powyżej puszki połączeniowej i czy wszystkie kable są odpowiednio uszczelnione.

Złącze RJ-45 nie przechodzi przez uszczelkę

Średnica złącza RJ-45 musi być mniejsza niż 14 mm, aby zmieściła się w zestawie wodoszczelnym.

Przed użyciem

  • Sprawdź, czy ściana jest wystarczająco wytrzymała, aby utrzymać kamerę.
  • Przygotuj 4 śruby montażowe (nie są dołączone do zestawu).
  • Upewnij się, że komputer konfiguracyjny znajduje się w tej samej sieci LAN co kamera.
  • Zainstaluj program GV-IP Device Utility.
  • Przygotuj taśmę wodoszczelną do zabezpieczenia złączy kablowych.

Parametry w praktyce

Karta Micro SD
Zalecana karta klasy 10, MLC NAND flash dla zapewnienia trwałości zapisu.
Domyślny adres IP
192.168.0.10 (używany, gdy w sieci nie ma serwera DHCP).

Ilustracje i schematy

  • Schemat podłączenia kabli: identyfikacja przewodów Audio In/Out, Alarm In/Out, RS-485 oraz zasilania.
  • Instrukcja montażu wodoszczelnego: sposób zabezpieczenia złączy kablowych taśmą.
  • Lokalizacja przycisku Default: fizyczny reset ustawień na płycie głównej kamery.

Zgodność modelu

  • Wielojęzyczny interfejs WWW jest wspierany tylko przez modele GV-SD2722-IR / SD3732-IR.
  • Niektóre funkcje (np. Local Settings) nie są wspierane przez przeglądarkę Google Chrome.
  • W przeglądarkach innych niż Internet Explorer dostępny jest tylko kodek H.264.
