Instrukcja obsługi drona GEPRC CineLog30

Najważniejsze informacje

CineLog30 to 3-calowy dron typu quadcopter firmy GEPRC, dostępny w wersjach VISTA Polar oraz Analog. Dron został zaprojektowany z myślą o niskiej wadze i wysokiej wydajności, umożliwiając montaż kamer typu Naked GoPro Hero 8 oraz INSTA 360 GO2. Czas lotu wynosi około 7 minut.

Specyfikacja techniczna

• Kontroler lotu (FC): GEP-F411-35A AIO
• Regulator prędkości (ESC): BLheli_S 35A
• Silniki: GR1404 3850KV
• Śmigła: T3x3x3
• Rama: GEP-CL30
• Rozstaw silników: 126mm
• Waga (wersja HD): 158.5g

Parowanie systemu FPV

Proces parowania różni się w zależności od używanego systemu:

• DJI Digital FPV System: Włącz gogle, nadajnik i drona. Naciśnij dwukrotnie przycisk parowania na goglach. Następnie naciśnij przycisk parowania na module VISTA (dioda zmieni kolor na czerwony, potem żółty po udanym parowaniu). Na nadajniku naciśnij jednocześnie przycisk C1, przycisk nagrywania i prawe pokrętło.

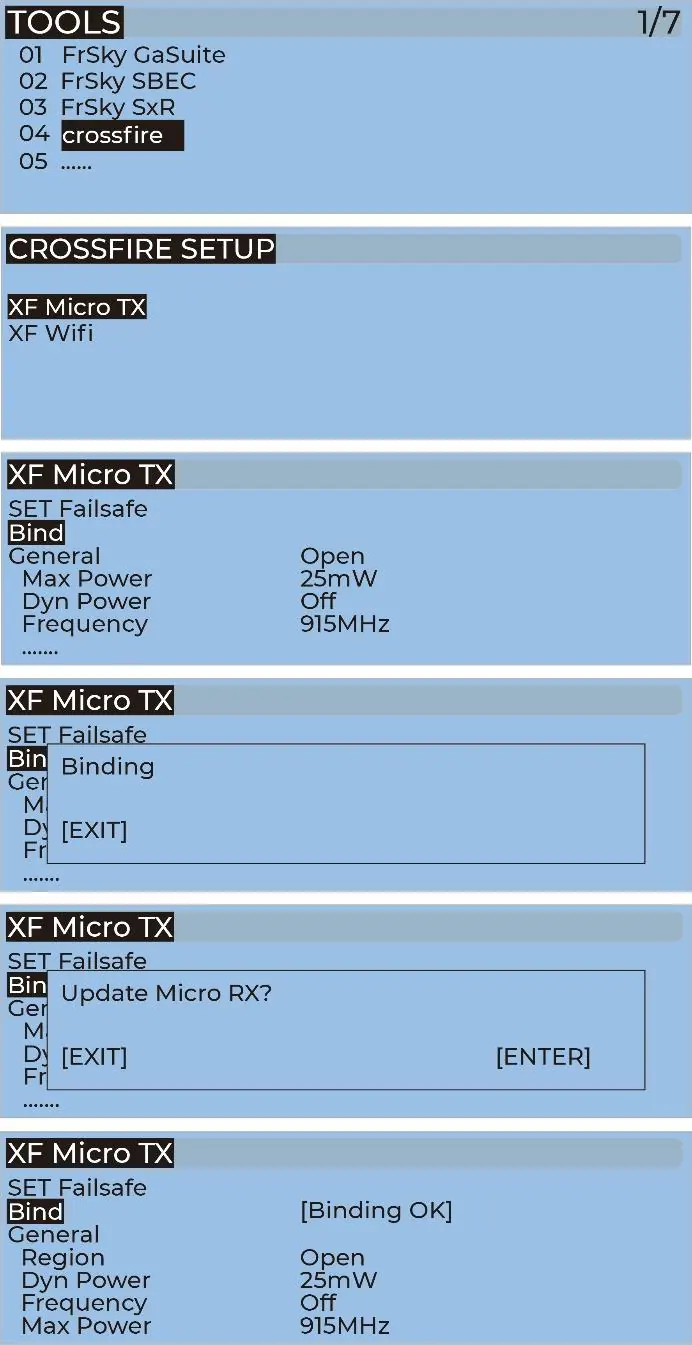

• TBS NanoRX: Włącz nadajnik, przejdź do TOOLS – CROSSFIRE SETUP – XF Micro TX i wybierz Bind. Włącz odbiornik, trzymając przycisk parowania, aż dioda zacznie migać. Postępuj zgodnie z komunikatami na ekranie nadajnika.

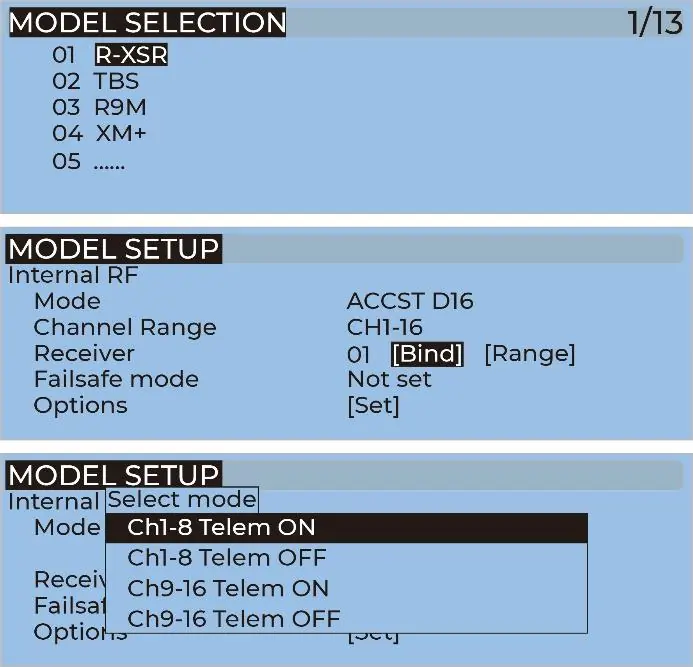

• FrSky R-XSR: W nadajniku przejdź do MENU – MODEL SETUP – PAGE 2, wybierz Internal RF i BIND. Włącz odbiornik z wciśniętym przyciskiem parowania. Po udanym parowaniu dioda zacznie migać na czerwono.

Konfiguracja oprogramowania

Do debugowania i konfiguracji drona wymagane jest oprogramowanie Betaflight Configurator. Pobierz odpowiednią wersję dla swojego systemu operacyjnego ze strony github.com/betaflight/betaflight-configurator/releases. Użytkownicy systemu Windows muszą ręcznie zainstalować sterowniki (CP210x, STM USB VCP oraz Zadig).

Konfiguracja nadajnika

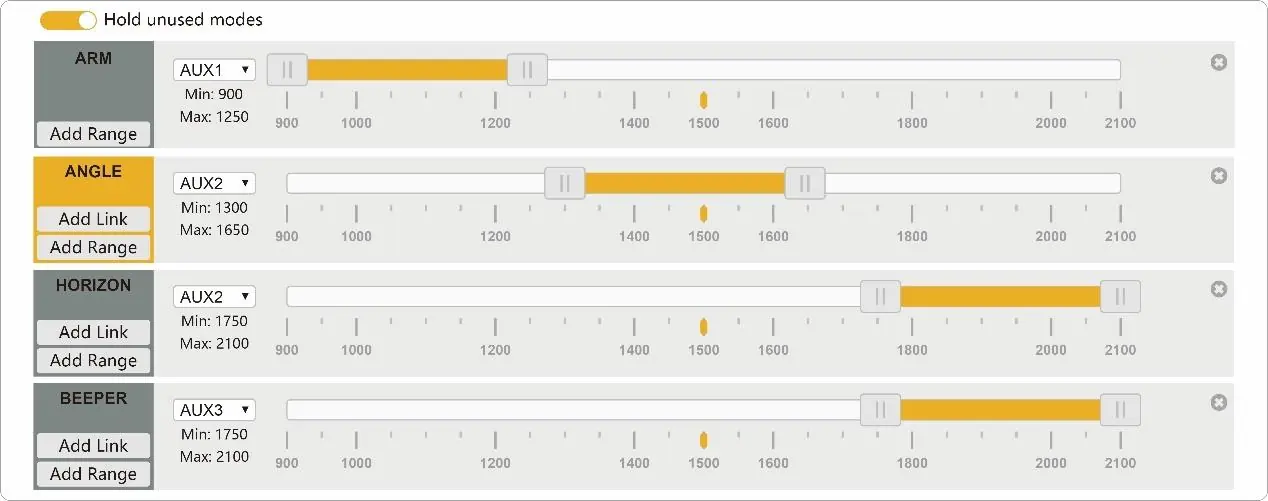

Nadajnik jest fabrycznie skonfigurowany dla systemu DJI. Przełączniki odpowiadają za następujące funkcje:

• SA: AUX1 (ARM - uzbrajanie)
• SB: AUX2 (MODES - tryby lotu)
• SC: AUX3 (BEEPER - sygnał dźwiękowy)
• SD: AUX4 (Wolne)

W przypadku korzystania z nadajników OpenTX (np. Taranis), należy sprawdzić ustawienia kanałów AUX w menu MIXS, aby przypisać odpowiednie przełączniki do kanałów CH5-CH8.

Montaż elementów

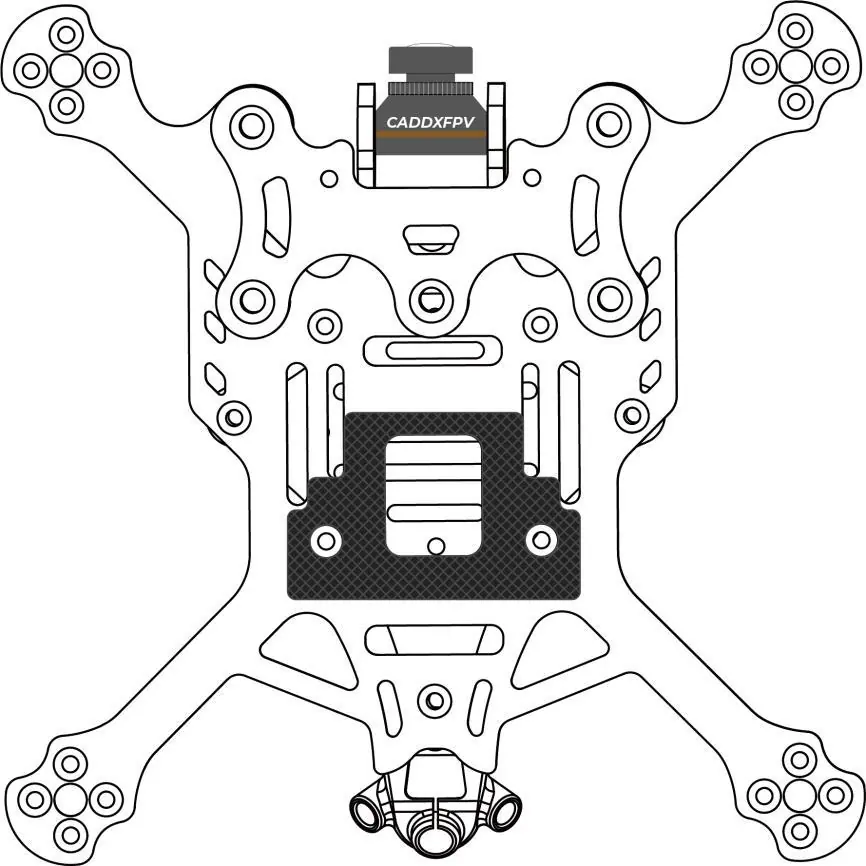

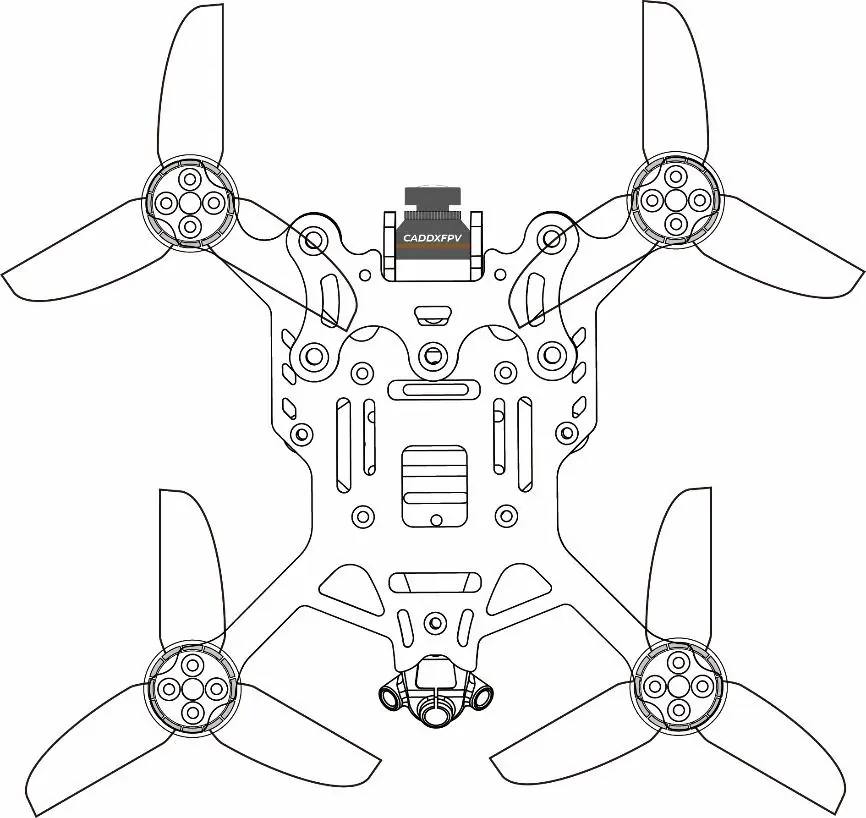

Dron dostarczany jest z fabrycznie zamontowanymi śmigłami, jednak przed każdym lotem należy sprawdzić ich kierunek oraz dokręcenie nakrętek. W zestawie znajdują się również podkładki silikonowe i podkładki lądowania, które należy zamontować zgodnie z rysunkami technicznymi w instrukcji.

Kontrola przed lotem

Przed każdym startem wykonaj następujące czynności:

1. Włącz nadajnik, upewnij się, że przełącznik ARM jest w pozycji "disarmed", a przepustnica na minimum.
2. Sprawdź drona pod kątem uszkodzeń fizycznych.
3. Zweryfikuj kierunek śmigieł i dokręcenie nakrętek.
4. Sprawdź napięcie akumulatora LiPo (4.2V na ogniwo).
5. Upewnij się, że akumulator jest solidnie zamocowany paskiem.
6. Sprawdź czystość obrazu w goglach FPV.
7. Uzbrój drona i upewnij się, że śmigła nie uderzają o przewody lub anteny.

Gwarancja

Gwarancja nie obejmuje uszkodzeń powstałych w wyniku uderzeń, zalania cieczą, przegrzania lub innych uszkodzeń mechanicznych. W razie problemów technicznych należy kontaktować się z wsparciem pod adresem [email protected].
