Instrukcja obsługi drona wyścigowego HGLRC Petrel 120X
Kompletny przewodnik użytkownika dla drona wyścigowego HGLRC Petrel 120X. Instrukcja zawiera szczegółowe informacje dotyczące konfiguracji kontrolera lotu, instalacji sterowników, kalibracji akcelerometru, podłączenia odbiorników, ustawień...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Dron wyścigowy HGLRC Petrel 120X wymaga wstępnej konfiguracji w oprogramowaniu Betaflight przed pierwszym lotem. Kluczowe czynności obejmują instalację sterowników, kalibrację akcelerometru, wybór protokołu ESC oraz konfigurację odbiornika i OSD. Należy zachować szczególną ostrożność przy pracy z zasilaniem i polaryzacją, aby uniknąć uszkodzenia kontrolera lotu.
Specyfikacja techniczna
- Kontroler lotu: Zeus13 AIO
- VTX: Zeus nano 350mW
- Silniki: 1202.5 (3S KV5600, 4S KV4500, 6S KV2500)
- Obsługiwane odbiorniki: SBUS, DSMX, i.BUS
- Napięcie wejściowe: 3-6S Lipo
- Waga: 70.6g
Konfiguracja kontrolera lotu
Aby połączyć drona z komputerem i skonfigurować oprogramowanie:
- Przytrzymaj przycisk BOOT i podłącz kabel USB.
- System powinien automatycznie zainstalować sterownik. Jeśli nie, pobierz i użyj ImpulseRC_Driver_Fixer.
- Otwórz Betaflight Configurator, wejdź w tryb DFU i wybierz odpowiednią wersję oprogramowania układowego (firmware).
- Po wgraniu oprogramowania, podłącz kontroler ponownie i kliknij Connect.
Kalibracja i ustawienia
Kalibracja akcelerometru jest niezbędna dla stabilnego lotu:
- Umieść drona na płaskiej, poziomej powierzchni.
- W zakładce Setup w Betaflight kliknij Reset Z axis, a następnie Calibrate Accelerometer.
- Wybierz odpowiedni model drona w zakładce Configuration.
- Wybierz protokół ESC (zalecany DSHOT600).
Podłączenie odbiornika i VTX
Instrukcja zawiera schematy połączeń dla różnych typów odbiorników (FlySky, TBS Crossfire itp.) oraz modułów VTX/DJI. Upewnij się, że przewody są przylutowane zgodnie ze schematem interfejsu (UART1 dla odbiornika, UART3 dla VTX/DJI). Po podłączeniu, w zakładce Ports w Betaflight należy włączyć odpowiedni port szeregowy dla odbiornika.
Ustawienia OSD i LED
OSD (On-Screen Display) pozwala na podgląd parametrów lotu i konfigurację drona w terenie:
- Menu OSD wywołuje się za pomocą drążków aparatury (throttle centered, yaw left, pitch forward).
- W menu Features można skonfigurować VTX (VTX SA dla SmartAudio lub VTX TR dla IRC Tramp).

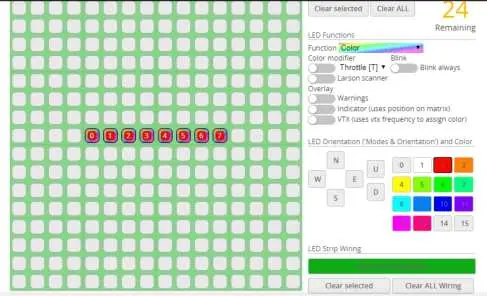

- Ustawienia LED wymagają włączenia wsparcia w zakładce Configuration i konfiguracji w zakładce LED Strip.
Rozwiązywanie problemów
- Błędy OSD (garbled characters): Otwórz Betaflight, przejdź do zakładki OSD, kliknij Font Manager i Upload Font.
- Brak dźwięku BBB przy starcie: Sprawdź poprawność protokołu ESC.
- Dron wiruje w miejscu: Sprawdź poprawność montażu śmigieł oraz kierunek obrotów silników.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
OSD wyświetla nieczytelne znaki
Otwórz Betaflight, przejdź do zakładki OSD, kliknij Font Manager i wybierz Upload Font.
Dron nie przechodzi autotestu (brak dźwięku BBB)
Sprawdź, czy protokół ESC jest poprawnie skonfigurowany.
Dron wiruje w miejscu podczas startu
Sprawdź, czy śmigła są zamontowane poprawnie oraz czy kierunek obrotów silników jest zgodny z ustawieniami.
Przed użyciem
- Sprawdź polaryzację zasilania przed podłączeniem baterii.
- Zdemontuj wszystkie śmigła przed testami na stole warsztatowym.
- Zainstaluj sterowniki kontrolera lotu (użyj ImpulseRC_Driver_Fixer w razie problemów).
- Skonfiguruj protokół ESC (zalecane DSHOT600).
- Skalibruj akcelerometr na płaskiej powierzchni.
Parametry w praktyce
- Input Voltage
- Obsługuje akumulatory 3-6S Lipo.
- Flight Controller
- Zeus13 AIO - zintegrowany kontroler lotu.
Ilustracje i schematy

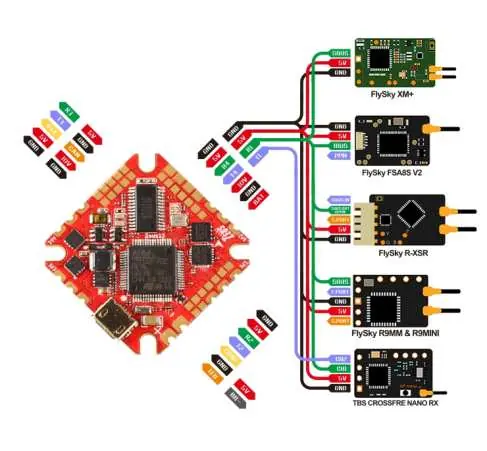

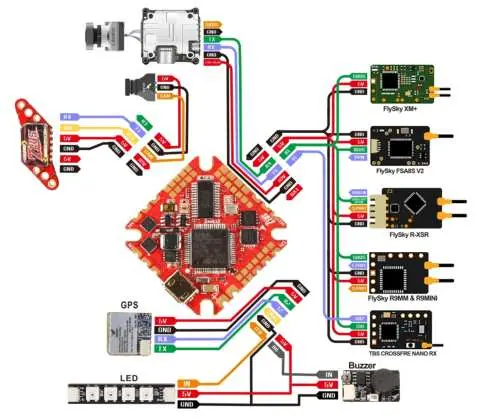

- Schemat połączeń interfejsu pokazuje, jak podłączyć odbiornik, GPS, LED i buzzer do kontrolera lotu.
- Schemat OSD pokazuje, jak poruszać się po menu za pomocą drążków aparatury.
Zgodność modelu
- Obsługuje odbiorniki SBUS, DSMX, i.BUS.
- Wymaga oprogramowania Betaflight do konfiguracji.
- VTX obsługuje SmartAudio (TBS Unify) lub IRC Tramp Telemetry.
