Instrukcja obsługi samolotu RC FMS 1280mm Easy Trainer V2

Najważniejsze informacje z instrukcji

FMS 1280mm Easy Trainer V2 to model typu trener/szybowiec. Przed pierwszym lotem kluczowe jest poprawne wyważenie modelu (środek ciężkości 65-75mm od krawędzi natarcia skrzydła), naładowanie akumulatora Li-Po oraz przeprowadzenie testu zasięgu. Należy pamiętać o bezpiecznym obchodzeniu się z akumulatorami Li-Po i przestrzeganiu procedur startowych ESC.

Opis i specyfikacja

Model charakteryzuje się konfiguracją typu pusher (śmigło z tyłu), co zwiększa bezpieczeństwo i ułatwia montaż osprzętu FPV. Specyfikacja techniczna:

• Rozpiętość skrzydeł: 1280mm
• Długość całkowita: 910mm
• Waga do lotu: ok. 630g
• Silnik: 2212 - KV2650
• Regulator (ESC): 20A
• Zalecany akumulator: 7.4V 1300mAh 20C

Montaż modelu

Montaż jest szybki i prosty:

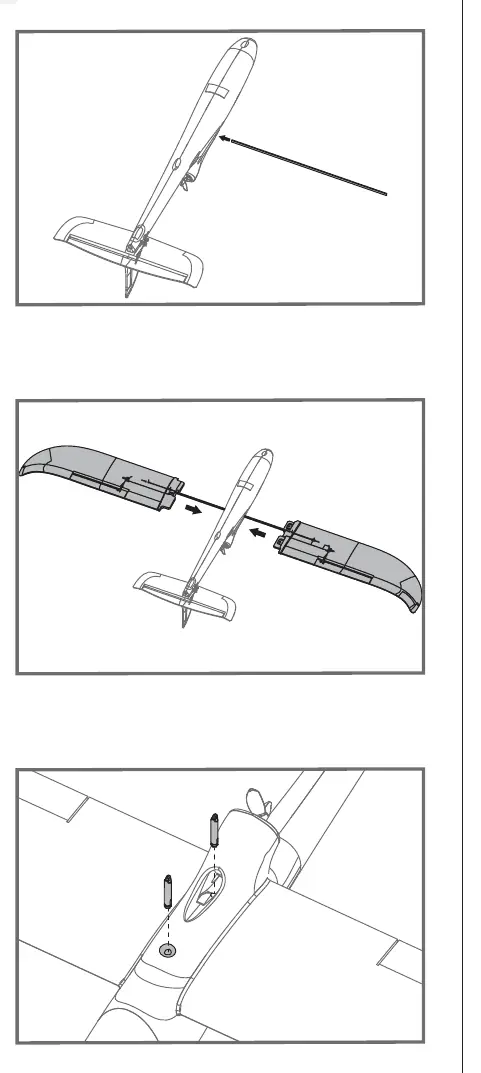

1. Skrzydła: Wsuń dźwigar w kadłub, a następnie nasuń połówki skrzydeł. Zabezpiecz je za pomocą kołków ustalających.

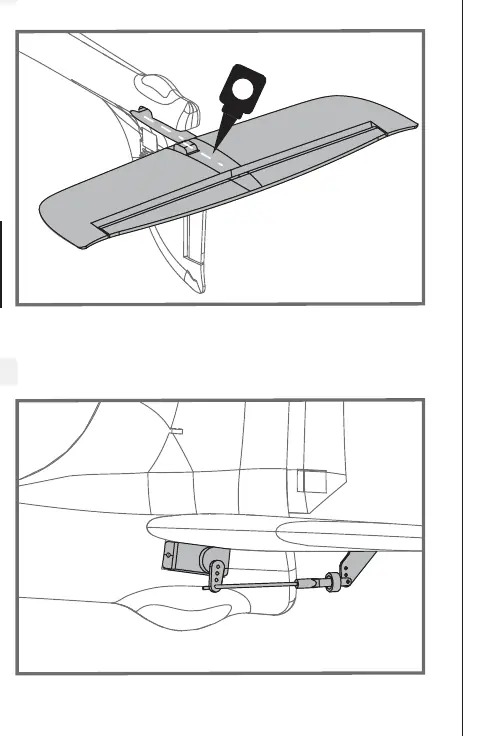

2. Statecznik poziomy: Przyklej statecznik do kadłuba w wyznaczonym miejscu.
3. Popychacze: Podłącz popychacze do orczyków serw i sterów, upewniając się, że serwa są w pozycji neutralnej.

Instalacja akumulatora i odbiornika

Akumulator umieszcza się wewnątrz kadłuba. Ważne jest, aby przesuwać go w przód lub w tył w celu uzyskania poprawnego środka ciężkości (CG). Odbiornik należy podłączyć zgodnie z diagramem kanałów (1-Aileron, 2-Elevator, 3-Throttle, 4-Rudder, 5-Gear, 6-Spare).

Konfiguracja aparatury i sterów

Przed lotem należy sprawdzić kierunki wychyleń sterów. Sugerowane wychylenia (dual rate):

• Wysokość (Elevator): 16mm (low) / 20mm (high)
• Lotki (Aileron): 14mm (low) / 18mm (high)
• Kierunek (Rudder): 20mm (low) / 24mm (high)

Programowanie regulatora ESC

Regulator ESC posiada funkcję bezpiecznego startu. Jeśli silnik nie startuje, upewnij się, że drążek gazu jest w pozycji dolnej. Aby wejść w tryb programowania:

1. Włącz nadajnik i ustaw gaz na maksimum.
2. Podłącz akumulator do ESC.
3. Po 2 sekundach usłyszysz sygnał, a po kolejnych 5 sekundach wejdziesz w tryb programowania.
4. Wybieraj opcje (hamulec, typ baterii, tryb odcięcia, itp.) zgodnie z sygnałami dźwiękowymi, przesuwając drążek gazu.

Lot i konserwacja

Zawsze wybieraj otwartą przestrzeń z dala od ludzi i przeszkód. Podczas lądowania, po dotknięciu ziemi, zmniejsz gaz do zera. Po locie sprawdź dokręcenie wszystkich śrub i stan pianki. Do napraw używaj klejów bezpiecznych dla pianki (np. CA, żywica epoksydowa).

Rozwiązywanie problemów

W przypadku problemów, takich jak brak reakcji silnika, sprawdź czy ESC jest uzbrojony (drążek gazu w dół). Jeśli silnik pulsuje, może to oznaczać aktywację zabezpieczenia niskiego napięcia (LVC) – wyląduj natychmiast i naładuj akumulator.
