Instrukcja obsługi modelu RC FMS 1220mm Ranger V2

Najważniejsze informacje z instrukcji

FMS 1220mm Ranger V2 to zaawansowany model RC typu górnopłat. Instrukcja zawiera szczegółowe kroki montażu, konfiguracji aparatury, programowania regulatora ESC oraz zasady bezpiecznego użytkowania. Przed pierwszym lotem kluczowe jest poprawne wyważenie modelu (środek ciężkości 50-60mm od krawędzi natarcia skrzydła) oraz wykonanie testu zasięgu.

Bezpieczeństwo i ostrzeżenia

• Model nie jest zabawką, wymaga nadzoru osoby dorosłej.
• Zawsze przestrzegaj instrukcji obsługi akumulatorów LiPo.
• Nigdy nie ładuj akumulatorów bez nadzoru.
• Przechowuj akumulatory w temperaturze pokojowej w suchym miejscu.
• Nie używaj modelu w pobliżu ludzi, zwierząt, dróg ani linii wysokiego napięcia.

Zawartość zestawu

Zestaw zawiera kadłub, skrzydła, usterzenie, podwozie, śmigło, aparaturę (w wersji RTF) oraz niezbędne śruby i popychacze. Przed montażem sprawdź kompletność części zgodnie z listą w instrukcji.

Montaż modelu

Montaż jest prosty i opiera się na połączeniach śrubowych:

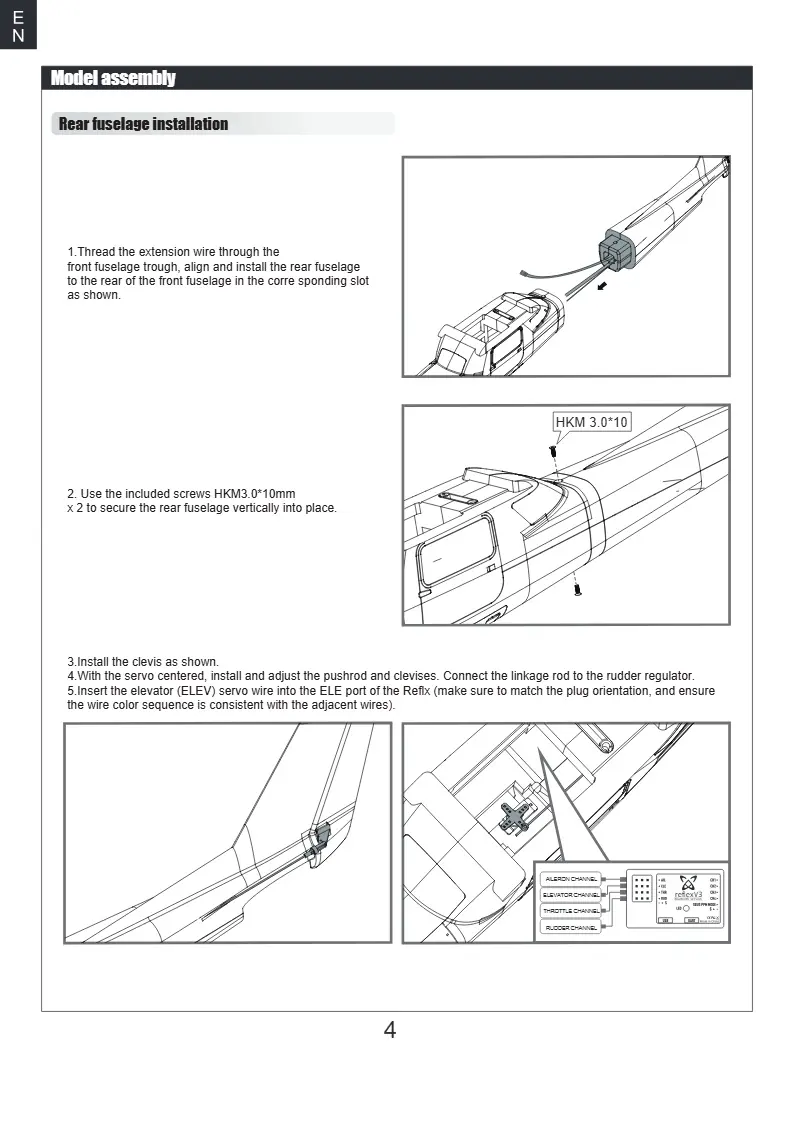

• Kadłub: Połącz tylną część kadłuba z przednią, zabezpieczając śrubami HKM3.0x10mm.

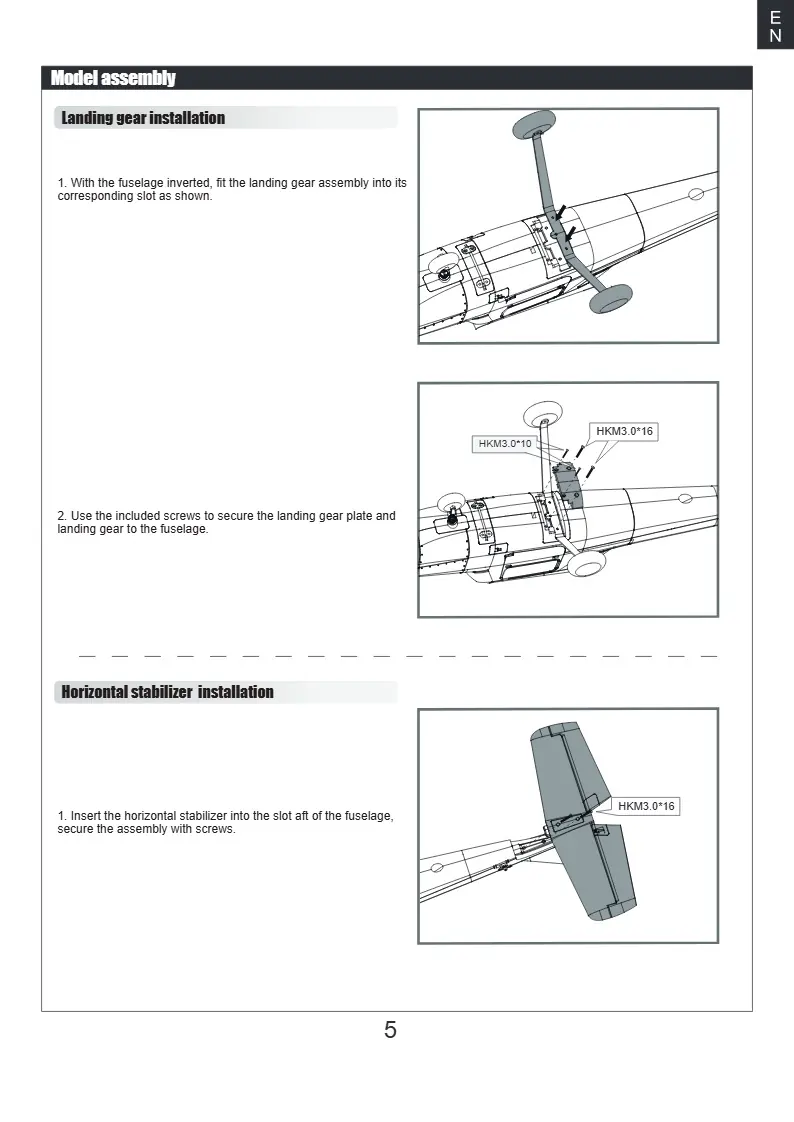

• Podwozie: Zamontuj podwozie do spodu kadłuba, używając dołączonych śrub.
• Usterzenie: Wsuń statecznik poziomy w szczelinę kadłuba i zabezpiecz śrubami.

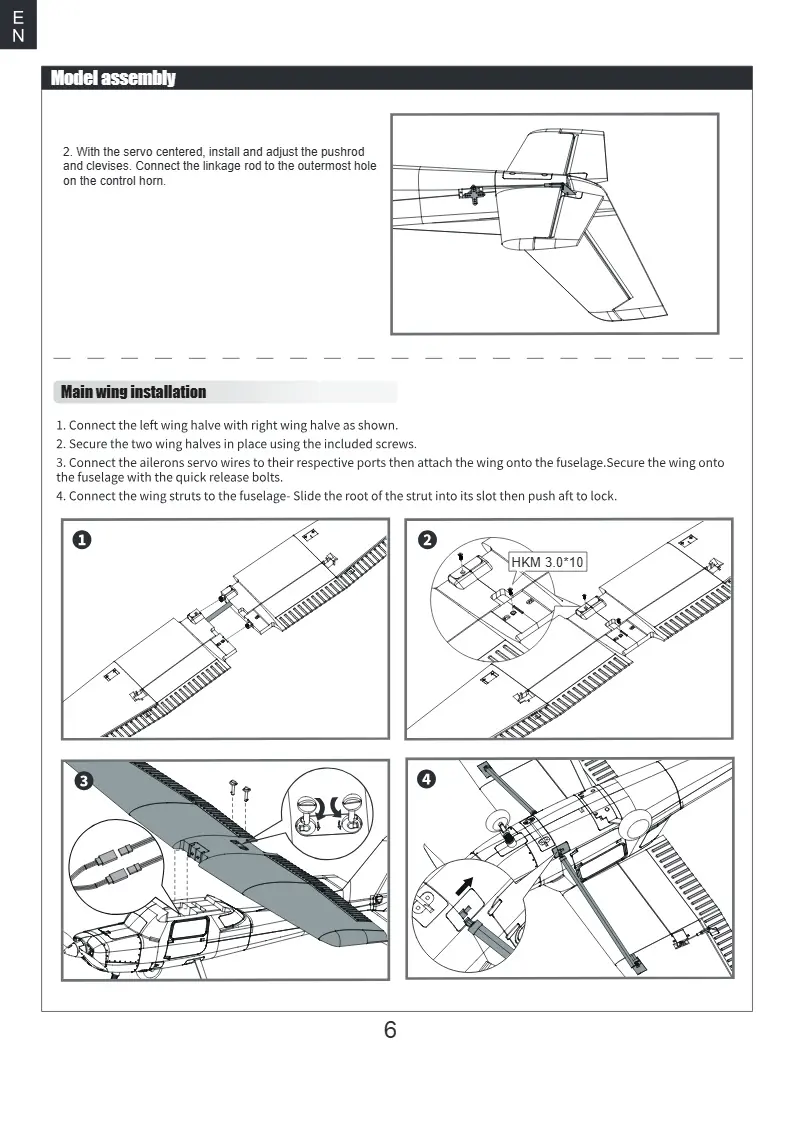

• Skrzydła: Połącz połówki skrzydeł, podłącz serwa do odbiornika i zamocuj skrzydła do kadłuba za pomocą śrub i zatrzasków.

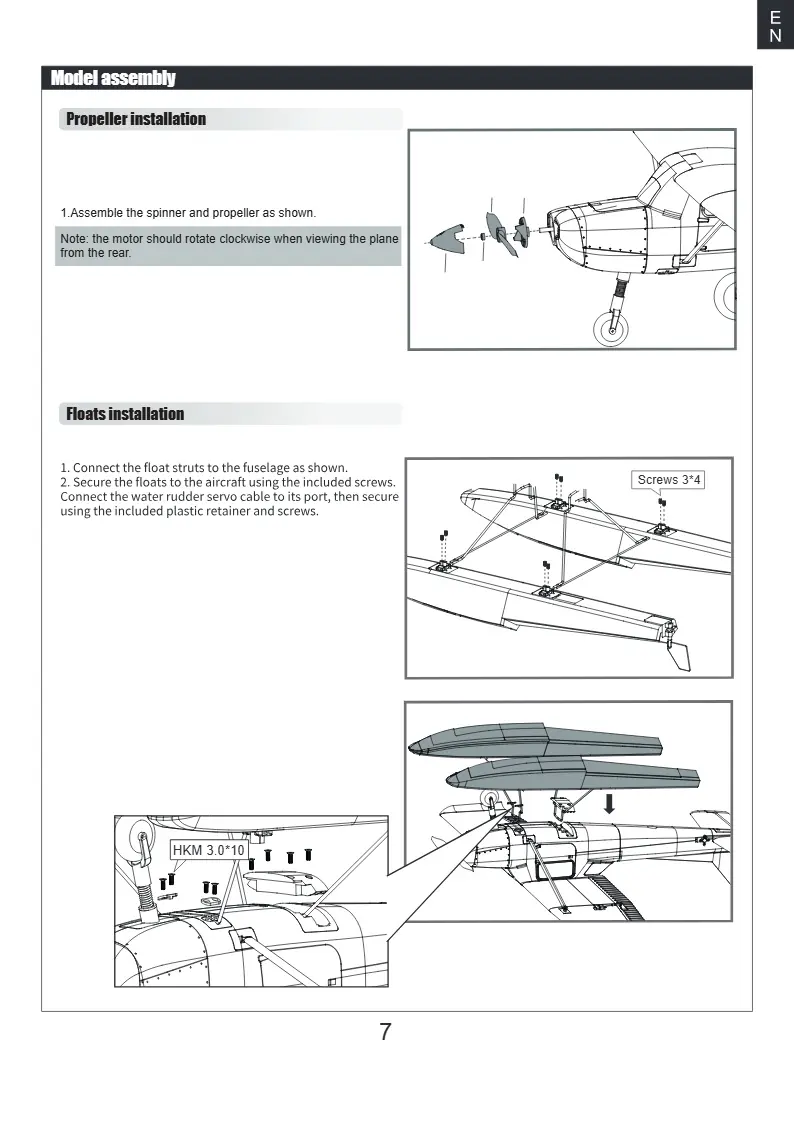

• Śmigło: Zamontuj kołpak i śmigło zgodnie ze schematem.

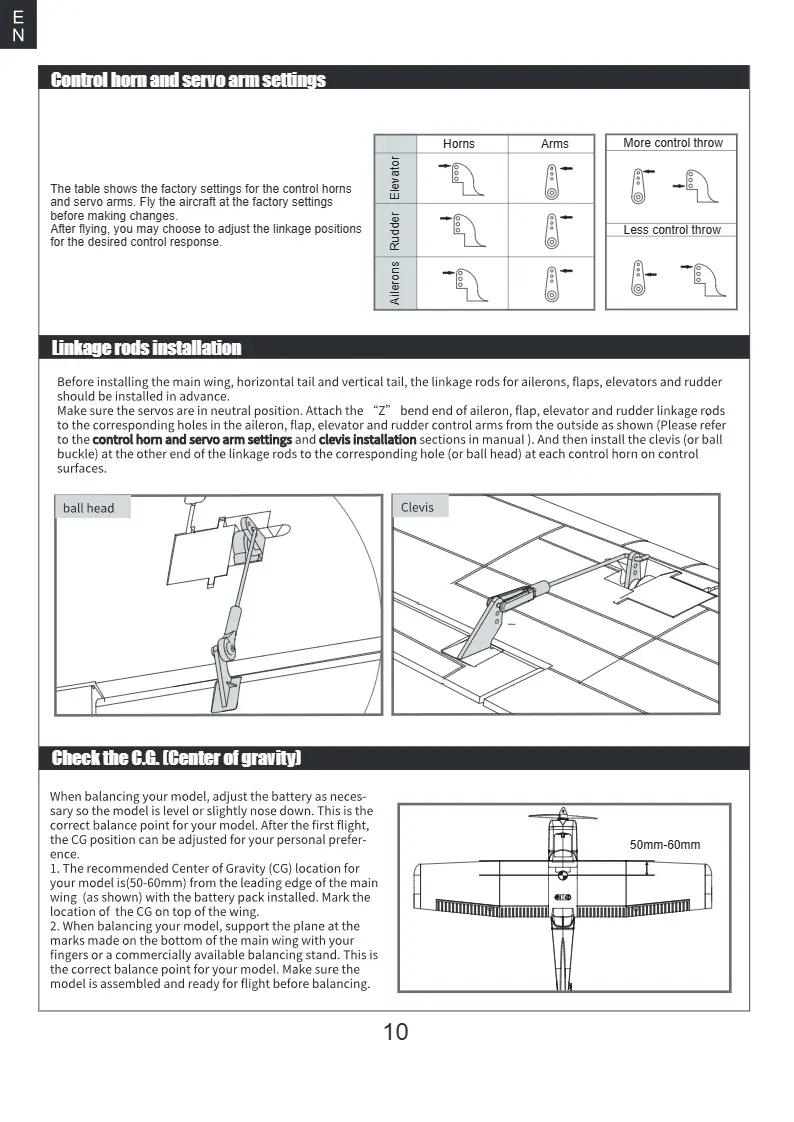

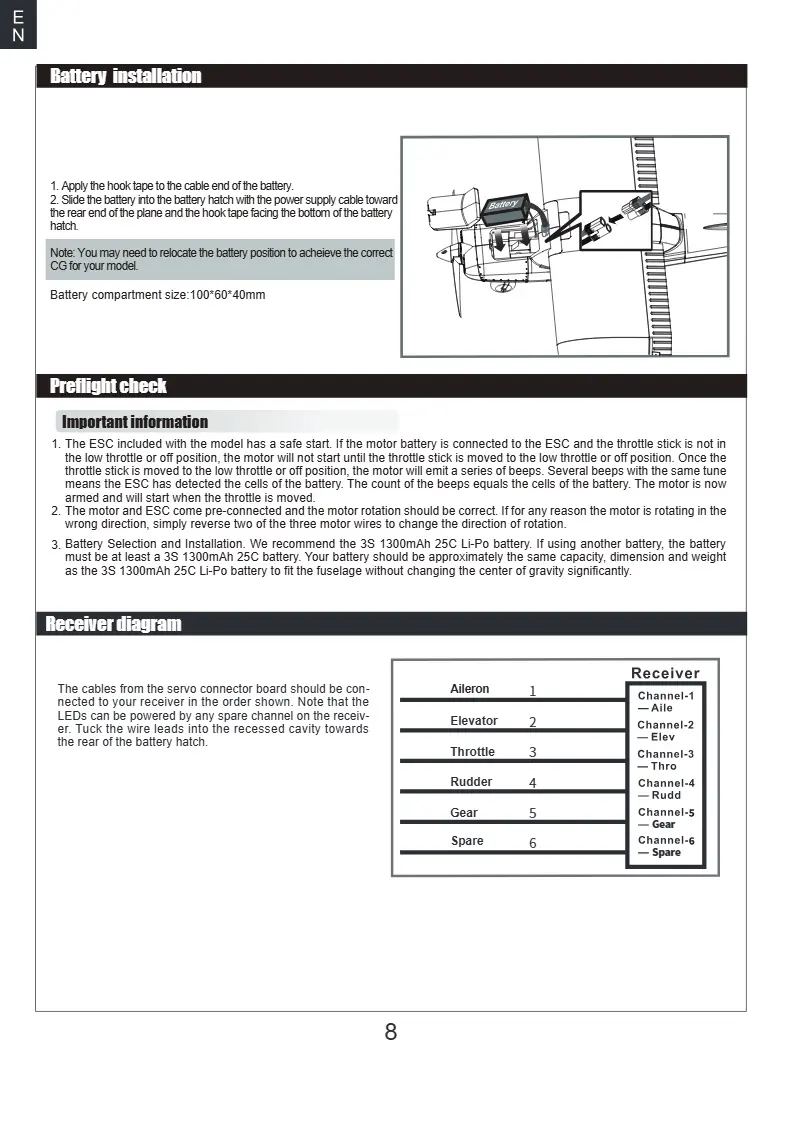

Instalacja akumulatora i środek ciężkości

Akumulator umieszcza się w komorze pod kabiną. Upewnij się, że środek ciężkości (CG) znajduje się w zalecanym zakresie 50-60mm od krawędzi natarcia głównego skrzydła. W razie potrzeby przesuń akumulator, aby uzyskać poprawne wyważenie.

Przygotowanie do lotu

Przed każdym lotem wykonaj test zasięgu. Upewnij się, że wszystkie stery działają w poprawnych kierunkach. Zalecane wychylenia sterów (Dual Rate) dla pierwszego lotu to ustawienia "Low Rate" (10mm dla wysokości i lotek, 8mm dla kierunku).

Programowanie regulatora ESC

Regulator ESC można programować za pomocą aparatury (4 kroki):

1. Włącz aparaturę, drążek gazu w górę, podłącz akumulator.
2. Po 2 sekundach usłyszysz sygnał, po kolejnych 5 sekundach wejdziesz w tryb programowania.
3. Wybierz opcję (sygnały dźwiękowe) przesuwając drążek gazu.
4. Zatwierdź wartość, przesuwając drążek gazu w górę.

Rozwiązywanie problemów

W przypadku braku reakcji silnika sprawdź, czy ESC jest uzbrojony (drążek gazu w pozycji dolnej). Jeśli silnik wibruje lub hałasuje, sprawdź dokręcenie śmigła i kołpaka. W razie problemów z zasięgiem sprawdź stan naładowania akumulatorów w aparaturze i modelu.
