Instrukcja obsługi samolotu RC FMS 1220mm Ranger
Szybki przewodnik po instrukcji obsługi samolotu RC FMS 1220mm Ranger. Dowiedz się, jak złożyć model, zainstalować podwozie, ustawić środek ciężkości (CG) i bezpiecznie latać.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
FMS 1220mm Ranger to model samolotu RC wykonany z pianki EPO. Instrukcja zawiera szczegółowe wytyczne dotyczące montażu, konfiguracji elektroniki oraz bezpiecznego użytkowania. Przed pierwszym lotem kluczowe jest poprawne ustawienie środka ciężkości (CG), wykonanie testu zasięgu oraz sprawdzenie kierunków wychyleń sterów.
Opis urządzenia
Model wyposażony jest w silnik bezszczotkowy 3136-1200KV, regulator Predator 20A oraz serwomechanizmy 9g. W zestawie znajdują się dwa rodzaje podwozia: klasyczne kołowe oraz pływaki do operacji wodnych.
Montaż modelu

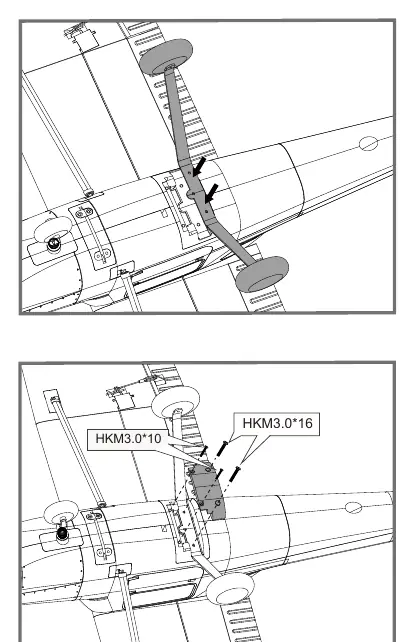

- Podwozie: Zamontuj podwozie w odpowiednim slocie na spodzie kadłuba, zabezpieczając je dołączonymi śrubami.
- Statecznik poziomy: Wsuń statecznik w otwór na końcu kadłuba i przykręć go.

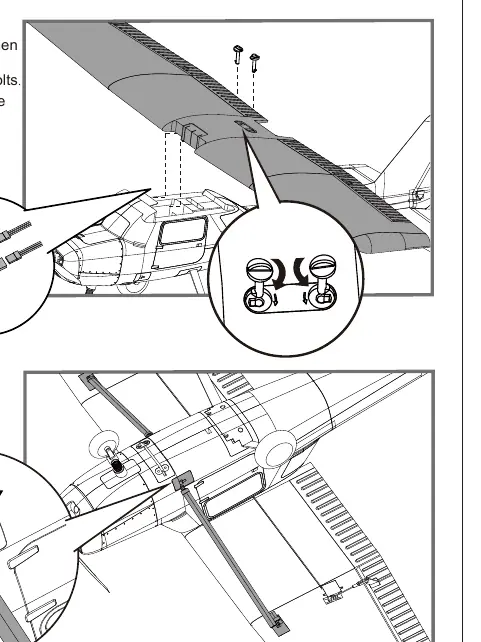

- Skrzydła: Podłącz przewody serwomechanizmów lotek, zamocuj skrzydła do kadłuba za pomocą szybkozłączek i zabezpiecz zastrzały skrzydeł.

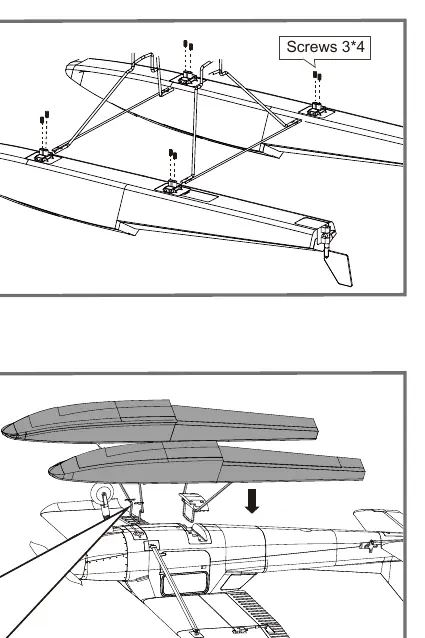

- Pływaki: Jeśli używasz wersji wodnej, zamontuj pływaki zgodnie z instrukcją, podłączając serwo steru wodnego.
- Śmigło: Zamontuj kołpak i śmigło na wale silnika. Pamiętaj, że silnik powinien obracać się zgodnie z ruchem wskazówek zegara patrząc od tyłu.
Przygotowanie do lotu
- Akumulator: Używaj akumulatora LiPo 3S 1300mAh 25C. Zamontuj go wewnątrz kadłuba, dbając o poprawne wyważenie modelu.
- Odbiornik: Podłącz przewody serwomechanizmów do odbiornika zgodnie z przypisanymi kanałami (Lotki-1, Wysokość-2, Gaz-3, Kierunek-4, Gear-5).
- Środek ciężkości (CG): Prawidłowy punkt wyważenia znajduje się 50-60mm od krawędzi natarcia głównego skrzydła.
- Ustawienia sterów: Przed lotem sprawdź, czy stery poruszają się zgodnie z ruchem drążków na aparaturze. Użyj ustawień Dual Rate dla bezpiecznego pierwszego lotu.
Latanie i konserwacja
Zawsze wybieraj otwartą przestrzeń z dala od ludzi i przeszkód. Podczas startu utrzymuj model prosto, stopniowo zwiększając gaz. Lądowanie wykonuj pod wiatr, redukując gaz przed samym przyziemieniem. Po locie sprawdź dokręcenie wszystkich śrub i stan techniczny modelu.
Informacje o producencie
FMS Model
Praktyczna pomoc
Typowe problemy
Silnik nie reaguje na gaz
Upewnij się, że ESC jest uzbrojone, a drążek gazu znajduje się w najniższej pozycji.
Nadmierne wibracje lub hałas
Sprawdź wyważenie śmigła, dokręcenie kołpaka oraz stan mocowania silnika.
Krótki czas lotu lub brak mocy
Sprawdź stan naładowania akumulatora LiPo lub wymień go, jeśli jest uszkodzony.
Stery nie reagują lub działają wolno
Sprawdź połączenia kabli serwomechanizmów oraz stan techniczny dźwigni sterów.
Przed użyciem
- Naładuj akumulator LiPo do pełna.
- Sprawdź dokręcenie wszystkich śrub w modelu.
- Wykonaj test zasięgu aparatury.
- Sprawdź kierunki wychyleń wszystkich sterów.
- Ustaw środek ciężkości (CG) zgodnie z instrukcją.
- Upewnij się, że śmigło jest poprawnie zamontowane.
Parametry w praktyce
- Rozpiętość skrzydeł
- 1220mm - główny wymiar modelu wpływający na charakterystykę lotu.
Ilustracje i schematy
- Schemat podłączenia odbiornika: Kanał 1 (Lotki), Kanał 2 (Wysokość), Kanał 3 (Gaz), Kanał 4 (Kierunek), Kanał 5 (Gear).
- CG: 50-60mm od krawędzi natarcia skrzydła.
Zgodność modelu
- Wymagany akumulator LiPo 3S 1300mAh 25C.
- Do napraw pianki EPO używaj klejów bezpiecznych dla pianek (np. CA bezpieczny dla pianek, żywica epoksydowa 5min).
