Instrukcja obsługi samolotu RC FMS 1220mm Ranger

Najważniejsze informacje z instrukcji

FMS 1220mm Ranger to zaawansowany model samolotu RC wyposażony w system stabilizacji lotu Reflex. Instrukcja zawiera kluczowe wytyczne dotyczące bezpieczeństwa, montażu, konfiguracji aparatury oraz procedur przedlotowych. Przed pierwszym lotem należy bezwzględnie wykonać test zasięgu oraz sprawdzić poprawność działania wszystkich sterów.

Opis modelu i specyfikacja

Model wykonany jest z pianki EPO. Kluczowe parametry techniczne:

• Rozpiętość skrzydeł: 1220 mm
• Długość: 947 mm
• Waga do lotu: ok. 1000 g
• Silnik: 3136-1200KV
• Regulator (ESC): 20A
• Zalecany akumulator: 3S 1300mAh 25C

System stabilizacji Reflex

System Reflex oferuje trzy tryby lotu, przełączane za pomocą przełącznika na aparaturze:

• Tryb Stabilized (Stabilizowany): Przeznaczony dla początkujących, automatycznie poziomuje model po puszczeniu drążków.
• Tryb Optimized (Zoptymalizowany): Wykorzystuje żyroskopy do przeciwdziałania podmuchom wiatru, zachowując stabilność lotu.
• Tryb Off (Wyłączony): Pełna kontrola manualna bez wsparcia elektroniki.

Montaż modelu

Model został zaprojektowany z myślą o szybkim montażu (3-10 minut):

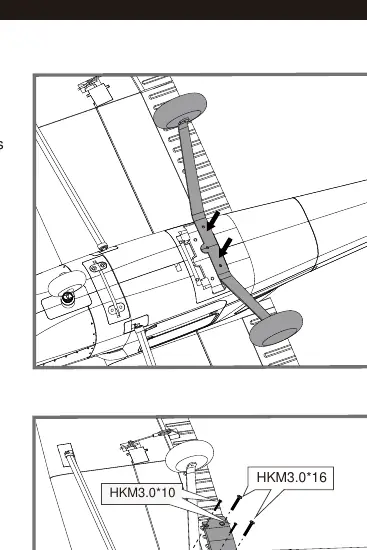

• Podwozie: Montowane do spodu kadłuba za pomocą śrub.
• Statecznik poziomy: Wsuwany w szczelinę na ogonie i przykręcany.

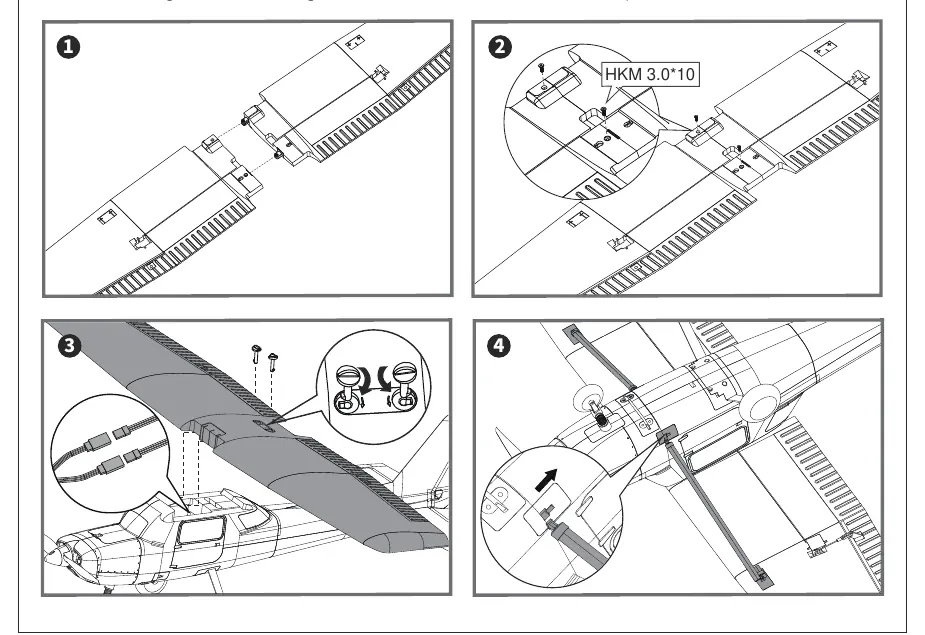

• Skrzydła: Łączone ze sobą, przykręcane do kadłuba i zabezpieczane szybkozłączami.

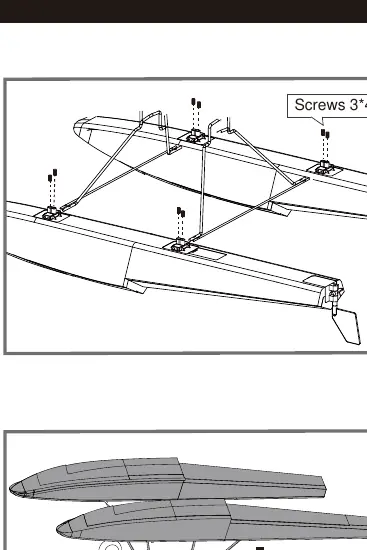

• Pływaki: Opcjonalny zestaw do startów z wody, montowany w miejsce podwozia kołowego.

Instalacja akumulatora i odbiornika

Akumulator należy umieścić w komorze baterii, zabezpieczając go rzepem. Pozycję akumulatora można regulować, aby uzyskać prawidłowy środek ciężkości (CG). Odbiornik należy podłączyć zgodnie z diagramem, dbając o poprawne przypisanie kanałów (Aileron, Elevator, Throttle, Rudder).

Ustawienia aparatury i sterów

Przed lotem należy sprawdzić kierunki wychyleń sterów. Zalecane ustawienia wychyleń (Dual Rate):

• Wysokość (Elevator): 15mm (High) / 10mm (Low)
• Lotki (Aileron): 15mm (High) / 10mm (Low)
• Kierunek (Rudder): 12mm (High) / 8mm (Low)

Środek ciężkości (CG) powinien znajdować się w odległości 50-60 mm od krawędzi natarcia skrzydła.

Procedury przedlotowe

Zawsze wykonuj test zasięgu przed lotem. Upewnij się, że śmigło jest dobrze zamocowane, a wszystkie śruby dokręcone. Monitoruj czas lotu za pomocą timera (zalecane 4 minuty na pierwszy lot), aby uniknąć nagłego odcięcia zasilania przez ESC.

Konserwacja i rozwiązywanie problemów

Do napraw pianki używaj klejów bezpiecznych dla styropianu (np. klej CA do pianek, żywica epoksydowa). W przypadku problemów z silnikiem lub serwami, sprawdź połączenia kabli oraz stan naładowania akumulatora. W razie awarii, części zamienne można zamówić korzystając z numerów katalogowych podanych w instrukcji.
