Instrukcja montażu kinkietu Golden Lighting 1142-1W
Kompletny przewodnik montażu kinkietu Golden Lighting 1142-1W. Instrukcja zawiera schemat podłączenia przewodów, kroki instalacji oraz wskazówki dotyczące bezpiecznego użytkowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu kinkietu Golden Lighting 1142-1W. Ze względów bezpieczeństwa wszystkie prace instalacyjne powinny być wykonywane przez wykwalifikowanego elektryka. Przed przystąpieniem do pracy należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.
Przygotowanie do instalacji
Przed rozpoczęciem montażu należy:
- Wyłączyć zasilanie elektryczne.
- Zdemontować starą oprawę oświetleniową wraz ze starym wspornikiem montażowym.
- Przygotować wspornik montażowy (A), upewniając się, że otwory po bokach są wypoziomowane i równoległe do podłogi.
- Przeciągnąć przewody zasilające przez środek wspornika montażowego (A).
Podłączenie przewodów
Podczas podłączania przewodów zaleca się pomoc drugiej osoby, która podtrzyma lampę. Należy postępować zgodnie ze schematem:
- Przewód fazowy (Hot): Czarny, gładki lub przezroczysty z czarnym wewnętrznym gwintem.
- Przewód neutralny (Neutral): Biały, żebrowany lub przezroczysty z białym wewnętrznym gwintem.
- Przewód uziemiający (Ground): Miedziany, zielony lub przezroczysty z zielonym wewnętrznym gwintem.
Jeśli w puszce przyłączeniowej nie ma przewodu uziemiającego, należy wykorzystać śrubę uziemiającą (E) na wsporniku montażowym, owijając wokół niej przewód uziemiający lampy.
Montaż kinkietu
- Umieść płytkę tylną (D) na wsporniku montażowym (A) i zabezpiecz ją małymi śrubami (C).
- Przełóż lustro (G) przez złączkę (F) i ustaw pod żądanym kątem.
- Zabezpiecz lustro (G) za pomocą nakrętki (H) i gumowej podkładki (K).
- Zainstaluj żarówkę (brak w zestawie) w oprawce (I), przestrzegając maksymalnej dopuszczalnej mocy.
Wskazówki dotyczące oświetlenia
Aby uzyskać najlepszy efekt oświetleniowy, warto stosować oświetlenie warstwowe, łącząc kinkiety z innymi źródłami światła. Zaleca się stosowanie ściemniaczy, które pozwalają na kontrolę natężenia światła w pomieszczeniu.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce ściennej
Zlokalizuj śrubę uziemiającą (E) na wsporniku montażowym i owiń wokół niej przewód uziemiający lampy, a następnie dokręć śrubę.
Trudności z wypoziomowaniem wspornika
Upewnij się, że otwory po bokach wspornika montażowego (A) są ustawione równolegle do podłogi przed dokręceniem śrub montażowych (B).
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Przygotuj śrubokręt.
- Upewnij się, że posiadasz odpowiednią żarówkę (brak w zestawie).
- Poproś o pomoc drugą osobę do podtrzymania lampy podczas podłączania przewodów.
Parametry w praktyce
- Przewód fazowy (Hot)
- Przewód czarny, gładki lub przezroczysty z czarnym wewnętrznym gwintem.
- Przewód neutralny (Neutral)
- Przewód biały, żebrowany lub przezroczysty z białym wewnętrznym gwintem.
- Przewód uziemiający (Ground)
- Przewód miedziany, zielony lub przezroczysty z zielonym wewnętrznym gwintem.
Ilustracje i schematy

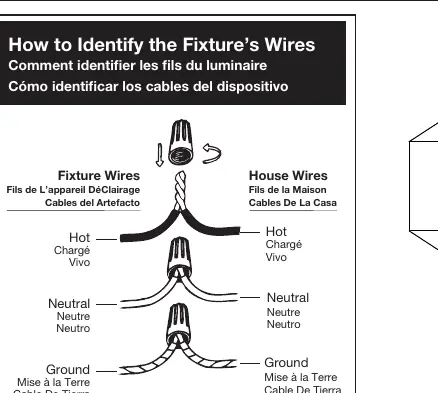

- Strona 2 zawiera schemat identyfikacji przewodów (Fixture Wires vs House Wires).

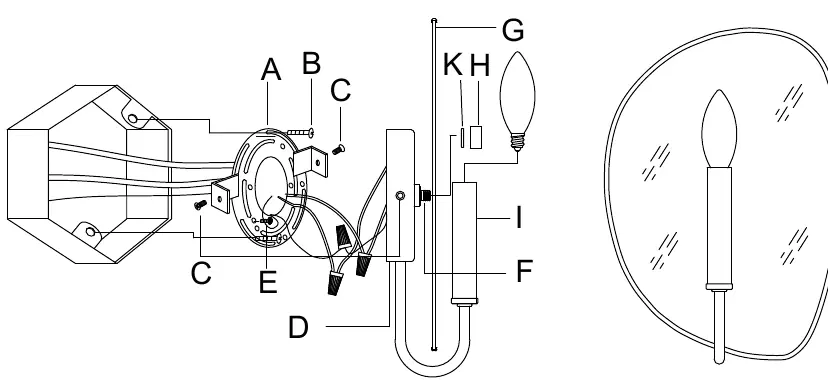

- Rysunek montażowy na stronie 2 przedstawia kolejność elementów: wspornik (A), śruby (B, C), płytka tylna (D), lustro (G), nakrętka (H), podkładka (K).
Zgodność modelu
- Instalacja musi być wykonana przez wykwalifikowanego elektryka.
- Nie przekraczaj maksymalnej mocy żarówki określonej w specyfikacji produktu.
